| 型号 |
KFX-QJ |
驱动方式 |
气动 |
| 连接形式 |
法兰 |
压力环境 |
常压 |
| 工作温度区间 |
常温 |
流动方向 |
单向 |
| 介质温度 |
-40～100 |
流动方向 |
单向 |
| 类型(通道位置) |
直通式 |
加工定制 |
是 |
| 公称通径 |
50～2000 |
适用范围 |
矿山/粉体/化工/石油/冶金/管道输送 |
产品简介
风驰气动管夹阀是专门应用于磨损性及腐蚀性浆料，粉体及粗颗粒物料输送中执行关闭及控制且经久耐用的理想阀门。
驱动方式：气动执行器（气缸）驱动
直径范围：15～2000mm
压力等级：1～10Mpa
阀体材质：DN15～200（碳钢、球墨铸铁、铝合金、不锈钢铸造工艺）
DN250～2000（45#钢、不锈钢焊接工艺）
工作原理
在打开位置，阀门处于全开状态，没有流量限制。在关闭期间，两个夹紧杆将阀套压紧在中心线上。阀套具有耐磨性，固体颗粒撞击阀套的橡胶表面，阀套吸收能量，阀套橡胶恢复形状时，将能量释放。即使有固体杂物积聚在阀套壁上，当挤压阀套时，任何结晶颗粒都会从阀套表面脱落并随介质流走，重型气动管夹阀因此能实现气密性密封。阀门的全通径结构确保介质的自由流动。阀门的三个主要部件（阀套、阀体和执行机构）的结构和材料可以根据需要的工艺条件进行选择。
产品特点
全通径-无流量限制
在中线关闭-提高阀套寿命
仅阀套与介质接触-仅有一个磨损件，节约使用成本
自清洁功能-不阻塞
阀套材料有多种选择-满足介质需要
坚固的设计-维修服务间隔长
安装尺寸图
安装尺寸表
更大口径、更高压力要求请咨询风驰工程师
| 型号
|
PN （bar）
|
DN （mm）
|
A
|
B
|
C
|
E
|
重量（kg） FE AL
| |
|
EFC25
|
1-25
|
25
|
165
|
120
|
255
|
87
|
8
|
4
|
|
EFC32
|
1-25
|
32
|
165
|
140
|
260
|
90
|
10
|
5
|
|
EFC40
|
1-25
|
40
|
165
|
180
|
265
|
105
|
12
|
6
|
|
EFC50
|
1-25
|
50
|
165
|
190
|
280
|
120
|
13
|
7
|
|
EFC65
|
1-25
|
65
|
165
|
210
|
310
|
136
|
17
|
9
|
|
EFC80
|
1-25
|
80
|
200
|
245
|
370
|
155
|
27
|
13
|
|
EFC100
|
1-25
|
100
|
250
|
278
|
410
|
175
|
33
|
17
|
|
EFC125
|
1-25
|
125
|
310
|
340
|
465
|
210
|
48
|
45
|
|
EFC150
|
1-16
|
150
|
375
|
400
|
560
|
240
|
75
|
43
|
|
EFC200
|
1-10
|
200
|
500
|
480
|
690
|
295
|
119
|
-
|
|
EFC250
|
1-6
|
250
|
625
|
570
|
865
|
380
|
161
|
-
|
|
EFC300
|
1
|
300
|
750
|
720
|
1020
|
445
|
212
|
-
|

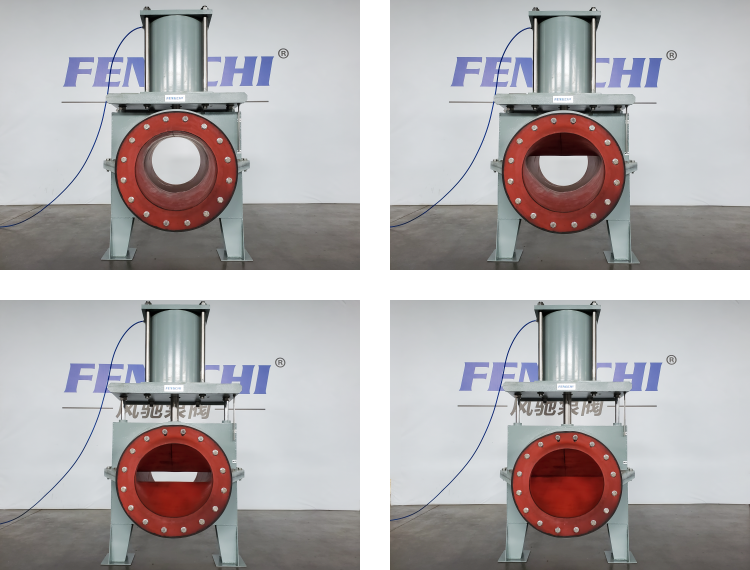

工作状态图
管夹阀爆炸图
