| 型号 |
KFX-NF |
驱动方式 |
气动 |
| 连接形式 |
法兰 |
压力环境 |
常压 |
| 工作温度区间 |
常温 |
流动方向 |
单向 |
| 介质温度 |
-40～70 |
流动方向 |
单向 |
| 类型(通道位置) |
直通式 |
加工定制 |
否 |
| 公称通径 |
50～300 |
适用范围 |
矿山/粉体/化工/石油/冶金/管道输送 |
产品简介
无执行机构设计，极具性价比的自动化控制阀门，可应用于各种恶劣工况中。
直径范围：50～300mm
连接方式：法兰
驱动方式：空气或液体
工作压差：≥2bar
适用介质：粉体、浆料、颗粒
适用温度：-40～70℃
工作原理
空气驱动挠性阀为流体控制问题提供了一个独特且性价比高的解决方案。其秘密在于橡胶阀套-气动夹管阀的过流部件。阀门的驱动或夹紧动作，由作用在套管上的带压空气或液体完成。阀体作为一个内置的驱动装置，省去了昂贵的气动/液动/电动执行器。通过控制阀体和套管简的环形空间里的空气压力，我们可以开关或调节阀门。气源压力大约高于管线压力2bar，就可以使阀门关闭。套管的弹性允许阀门在有残存颗粒时零泄漏关闭，避免了损坏阀门，密封区域相当于95%的阀门长度。没有阀座、密封填料需要更换，没有间隙和死角会滞留妨碍阀门操作的碎块。挠性阀的抗磨损能力是的，当阀门全开时，它就像管线中的一段管子一样。挠性阀应用于不易到达的位置或恶劣环境中，因为阀门没有外部连接、手柄、活塞或旋转部件，从而不会因此带来故障停机。
产品特点
在有残存颗粒时仍然可以零泄漏关闭
阀体承担内置驱动装置的功能
无间隙和死角妨碍阀门操作，全通径无流量限制
设计简单，不受恶劣外部环境的影响
任何时候都没有密封件需更换或维护
阀套材料有多种选择-满足介质需要
全通径、加厚或锥形的阀套型式

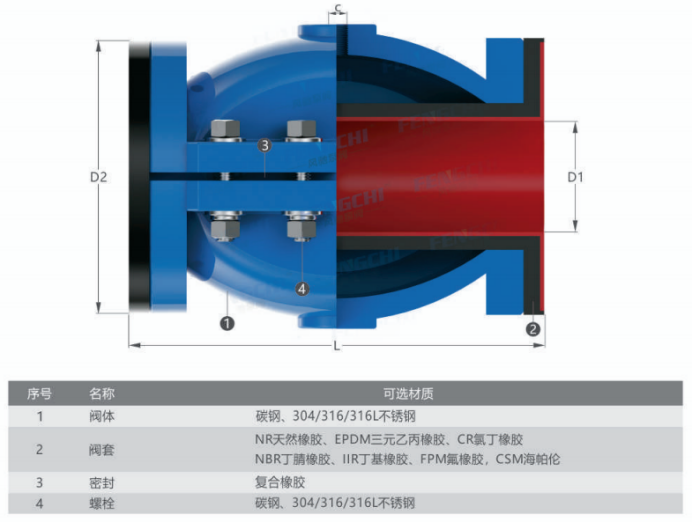

安装尺寸图

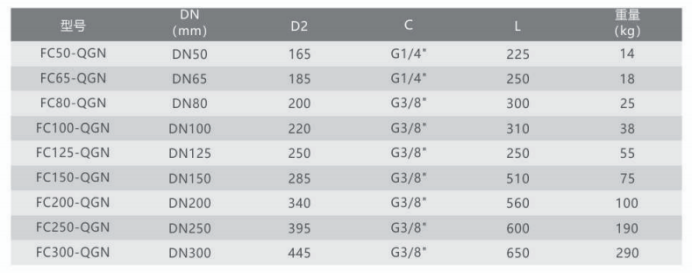

安装尺寸表

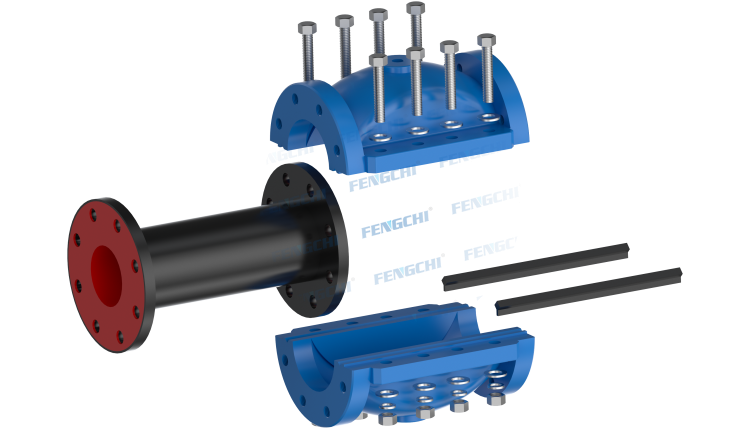

挠性阀爆炸图
