| 型号 |
D673H-16P |
材质 |
不锈钢 |
| 阀瓣开启高度 |
齐全 |
驱动方式 |
气动 |
| 连接形式 |
对夹 |
压力环境 |
常压 |
| 工作温度区间 |
≤450℃ |
特殊功能 |
放水 |
| 零部件及配件 |
执行器 |
外形尺寸 |
齐全 |
| 适用介质 |
水，蒸气 |
结构形式 |
三偏心全金属硬密封 |
| 用途 |
截止 |
流动方向 |
单向 |
| 公称通径 |
DN15-200 |
规格 |
15-2000 |
| 工作温度 |
常温 |
口径 |
DN15-800 |
| 产地 |
江苏省常州市天宁区郑陆镇复兴陆1号 |
类型 |
直通式 |
| 公称通径 |
齐全 |
是否跨境货源 |
否 |
| 厂家 |
中戈（江苏）流体控制有限公司 |
|
阀体采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
本阀采用密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
一、产品概述:

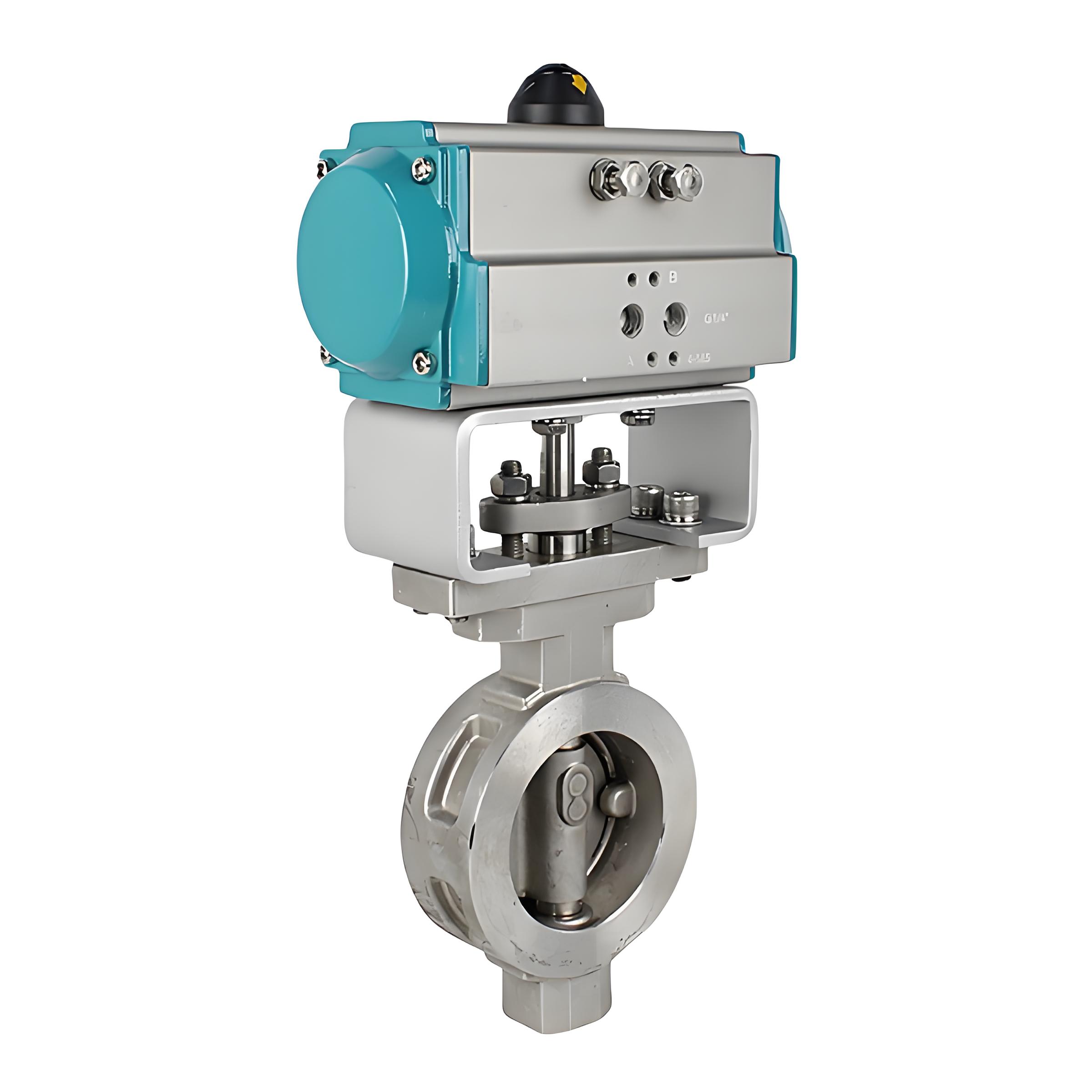

气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的蝶阀蚀性，使用寿命长
二、产品特点:
1、气动对夹式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6.驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
三、采用标准:
制造标准JB/T 8527-97法兰标准GB9113-2000结构长度标准GB12221-89检验标准GB/T 13927-92
四、主要技术参数:
公称通经DN(mm)50~2000公称药理PN(MPa)0.61.01.62.5密封试验(MPa)0.661.11.762.75强度试验(MPa)0.91.52.43.75适用温度碳钢:-29℃~425℃不锈钢:-40℃~650℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标淮驱动方式蜗轮传动、电
动、气动、液动
五、主要零件材料:
零件名称材料阀体WCB、合金钢、不锈钢、QT450-10蝶板WCB、合金钢、不锈钢、QT450-10阀轴2Cr13不锈钢、合金钢密封圈不锈钢圌填料柔性石墨
执行器一般来说比较耐磨，采用的是一体化的特殊铝合金制成的，一般来说，强度高，而且耐磨性比较好，执行一般会差非常的小，涡轮输出轴是一体化的，传动起来，精度非常的高，执行器的安全有保证，因为一般的执行器都通过的1500伏特的耐压检测，而且绝缘采用的是F级别的，这就保证了执行器的使用时间，不会出现导电，或者漏电等情况。
