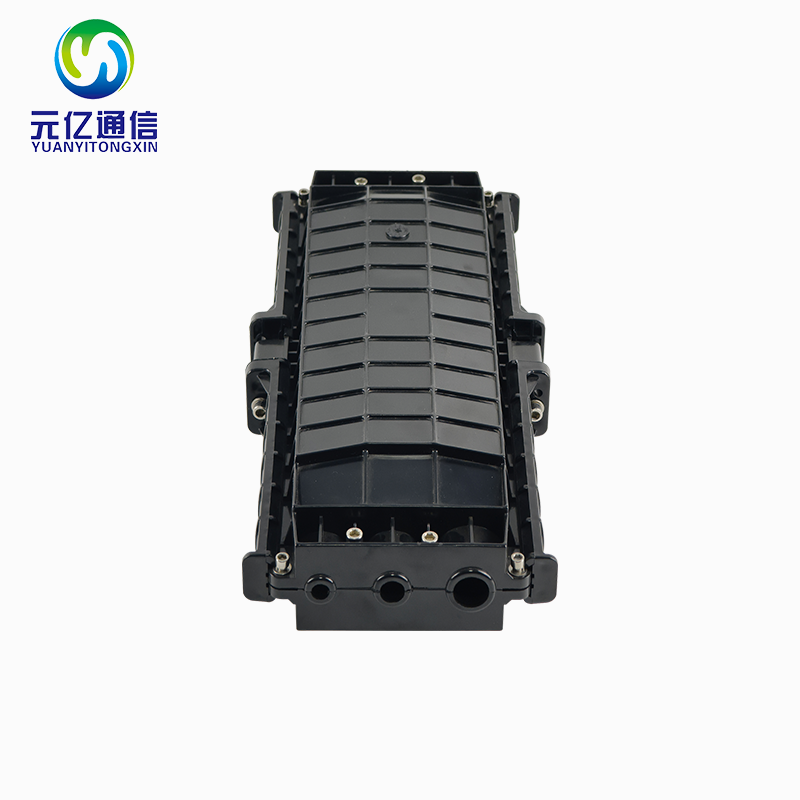

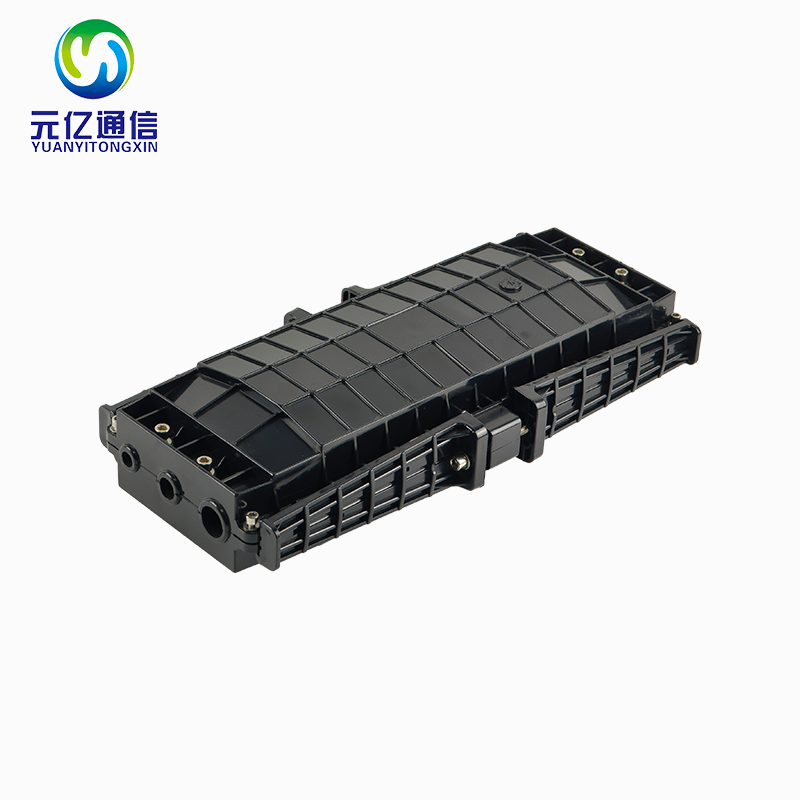

卧式接头盒3进3出24芯-96芯光缆接续盒

　　1.说明：

　　YY-WS13型FOSC主要用于光学

　　光纤连接和保护。这种盒子很合适

　　用于架空、管道和直埋的连接

　　支。箱体和底座用环箍密封

　　橡胶。封闭套管采用工程制造

　　塑料，具有良好的耐酸腐蚀性能

　　和碱盐，抗老化，以及光滑的外观和

　　可靠的机械结构。机械结构为

　　可靠，具有抗环境性能

　　以及剧烈的气候变化和严峻的工作环境。

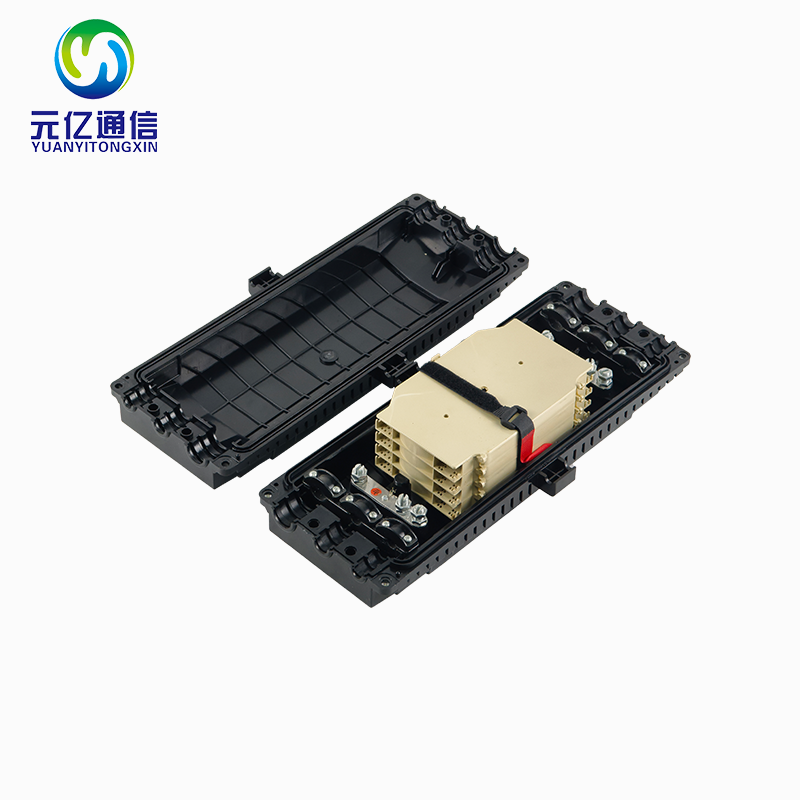

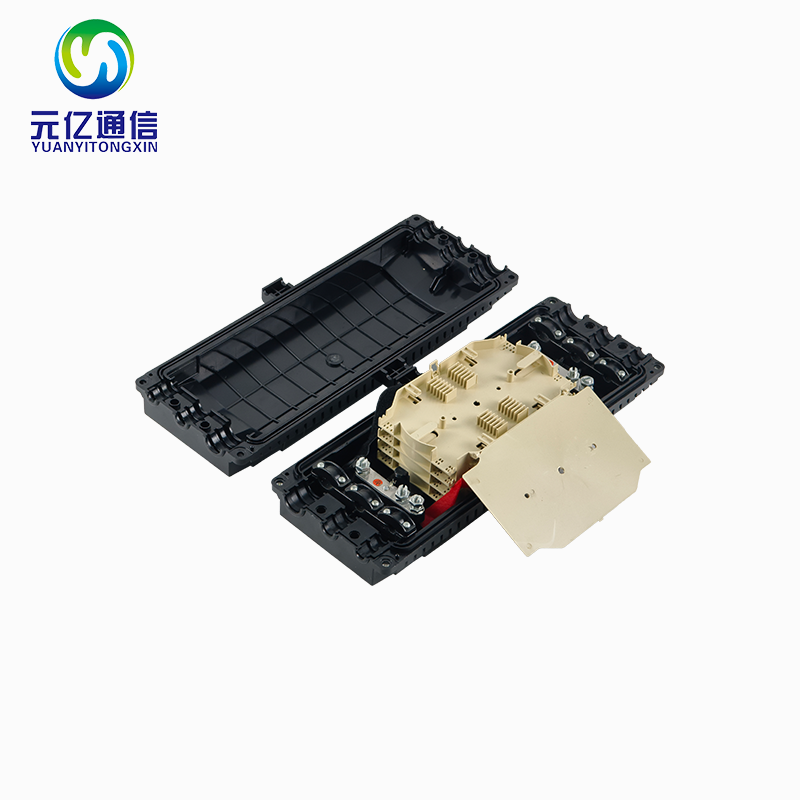

　　封盖内的接头托盘（FOST）可转动，如

　　小册子，并具有足够的曲率半径和空间

　　缠绕光纤以确保光纤的曲率半径

　　缠绕40毫米。每根光缆和光纤都可以操作

　　个别地。产品可以再次打开并重复使用

　　安装。

　　2.特点：

　　（1） 封闭套管采用工程PP塑料制成，具有良好的抗酸碱盐侵蚀、抗老化性能，外观光滑，机械结构可靠。

　　（2） 机械结构可靠，具有抵抗野外环境、强烈气候变化和恶劣工作环境的性能。防护等级达到IP68。

　　（3） 封盖内的接头托盘可像小册子一样转动，并具有足够的曲率半径和空间来缠绕光纤，以确保光学缠绕的曲率半径为40mm。每根光缆和光纤都可以单独操作。

　　（4） 该封闭件体积小、容量大、维护方便。封闭件内的弹性橡胶密封圈具有良好的密封和防汗性能。

　　3.规格：

　　项目编号YY-WS13

　　最多4个24C拼接托盘

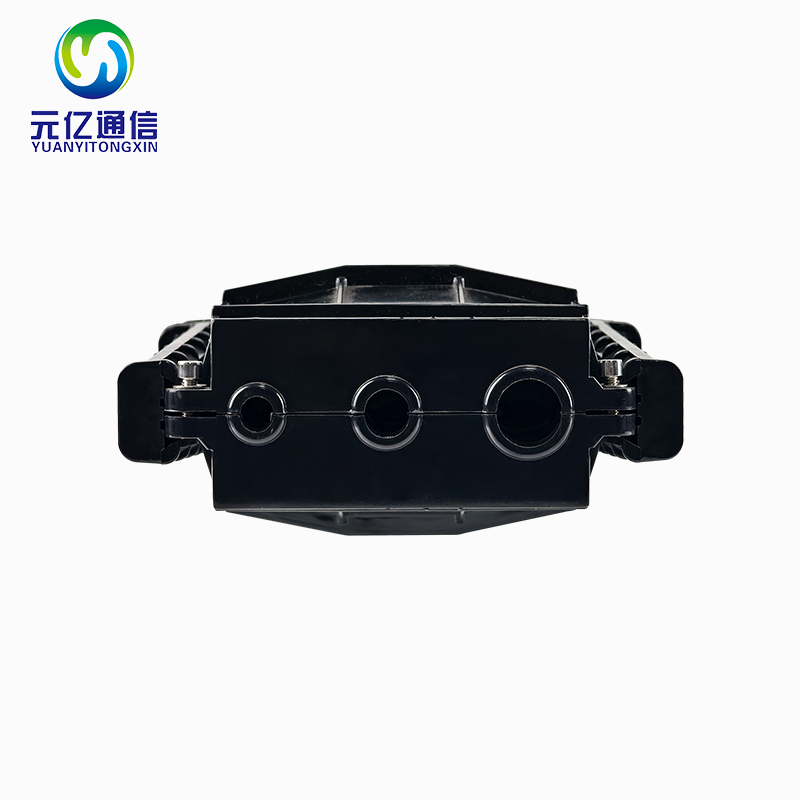

　　端口3入口3出口

　　材料PC

　　电缆直径（mm）A:φ11mm B:φ16mm C:φ23mm

　　托盘数量4

　　尺寸445毫米（A）*220毫米（B）*110毫米（H）

　　容量24C-96C

　　重量（Kg）约2.15kg

　　防护等级IP68

　　气压70~106KPa

　　环境温度-40℃~+80℃

　　电气强度15KV（直流）

　　拉力>1000N

　　外壳密封硅橡胶

　　盒子颜色黑色

　　结构水平联接箱

　　4.订购信息：

　　代码名称容量

　　（单芯）说明

　　GD-24C 24芯光纤封闭式内联3IN-3OUT 24芯

　　GD-48C 24芯光纤闭合内联3IN-3OUT 48芯

　　GD-96C 24芯光纤封闭式内联3IN-3OUT 96芯

　　包括拼接套、盒、密封带、安装套件和配件。

　　5.装箱单：

　　PCS/纸箱毛重（Kg）净重（Kg）纸箱尺寸（cm）Cbm（m3）

　　6 18.5 17.5 50*47*36 0.085

　　6.标准配件：

　　金属扳手：1个

　　金属吊架：2个

　　密封橡胶条：1条

　　绝缘胶带：1条

　　塑料塞：6个

　　橡胶防水条：2条

　　扎带：3mm*110mm 8个

　　热缩套管：1.2mm*60mm 96个
