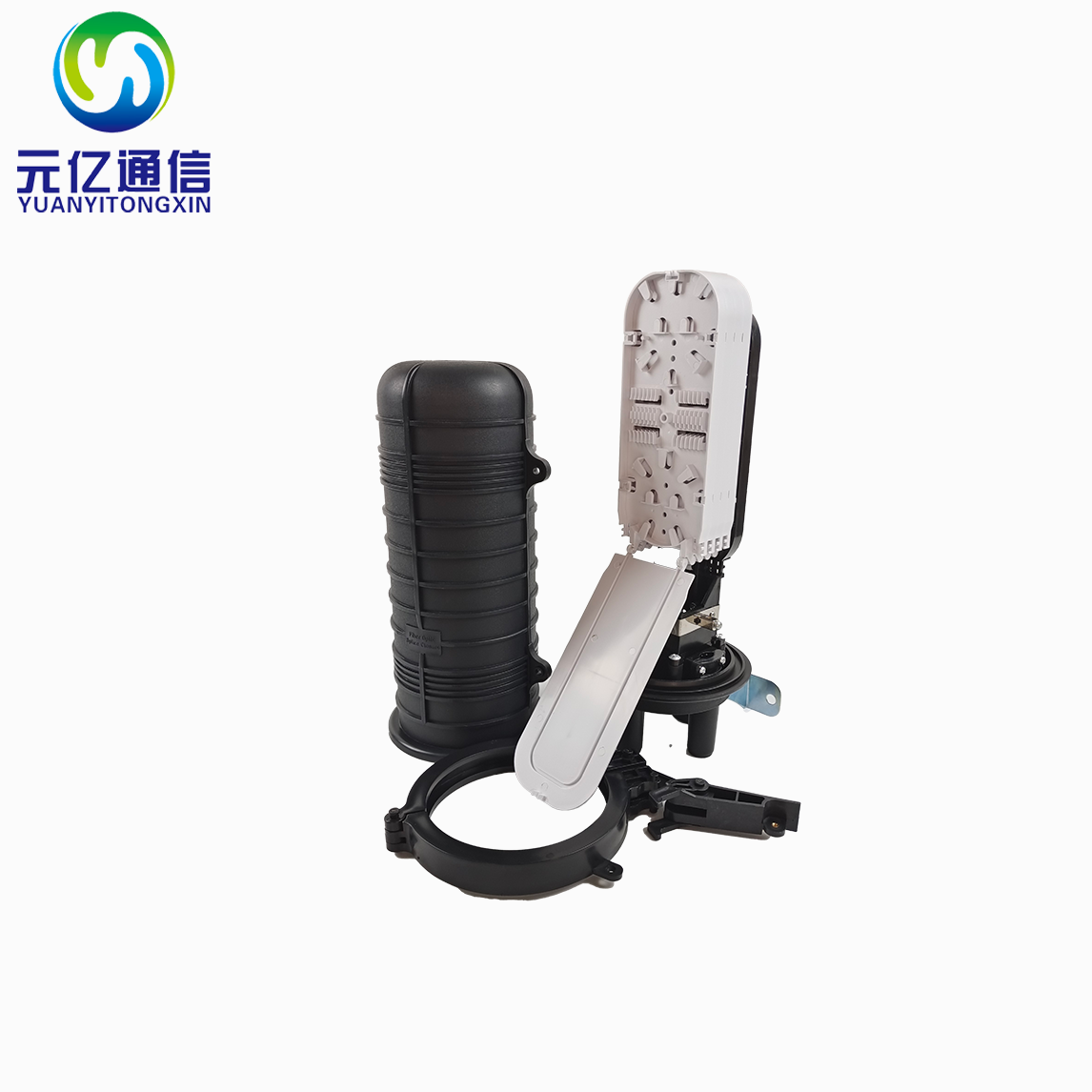

圆顶式光纤热熔型防水96芯1进3出立式接头盒

　　1.说明：

　　光学拼接盒用于分配、拼接和

　　存放进出室外的光缆

　　关闭的结束。有两种连接方式：直接

　　连接和拆分连接。它们适用于

　　架空、管道人孔、嵌入式等情况

　　情况等。与接线盒相比，闭合需要

　　对密封的要求要严格得多。密封圈和气阀

　　闭合时需要，但接线盒不需要。

　　2.特点：

　　（1） 封闭套管采用工程塑料制成，具有良好的抗酸碱盐侵蚀、抗老化性能，外观光滑，机械结构可靠。

　　（2） 机械结构可靠，具有抵抗野外环境、强烈气候变化和恶劣工作环境的性能。防护等级达到IP68。

　　（3） 适用于带状光缆和普通光缆。

　　（4） 封盖内的接头托盘可像小册子一样转动，并具有足够的曲率半径和空间来缠绕光纤，以确保光学缠绕的曲率半径为40mm。每根光缆和光纤都可以单独操作。

　　（5） 该封闭件体积小、容量大、维护方便。封闭件内的弹性橡胶密封圈具有良好的密封和防汗性能。

　　（6） 外壳可以反复打开，不会漏气。不需要特殊工具。操作简单易行。空气阀用于关闭，用于检查密封性能。

　　3.规格：

　　产品编号YY-MS07R

　　最多4个24C拼接托盘

　　端口1入口3出口

　　材质PP

　　结构热缩密封

　　容量24C-96C

　　尺寸420mm（高）*140mm（深）

　　防护等级IP68

　　气压70~106KPa

　　环境温度-40℃~+60℃

　　湿度≤95%（40℃时）

　　电气强度15KV（直流）

　　拉力>1000N

　　绝缘电阻<20kmq

　　光纤曲率半径40mm

　　寿命25年

　　电缆直径3小圆端口（mm）1大圆口（mm）

　　4.外形尺寸：420mm（高）*140mm（深）

　　5.安装：

　　空中安装杆安装
