| 型号 |
TGV |
加工定制 |
否 |
| 功能 |
位置伺服 |
驱动元件类型 |
机电 |
| 控制方式 |
闭环 |
功率 |
1 |
| 额定电压 |
24 |
速度响应频率 |
1 |

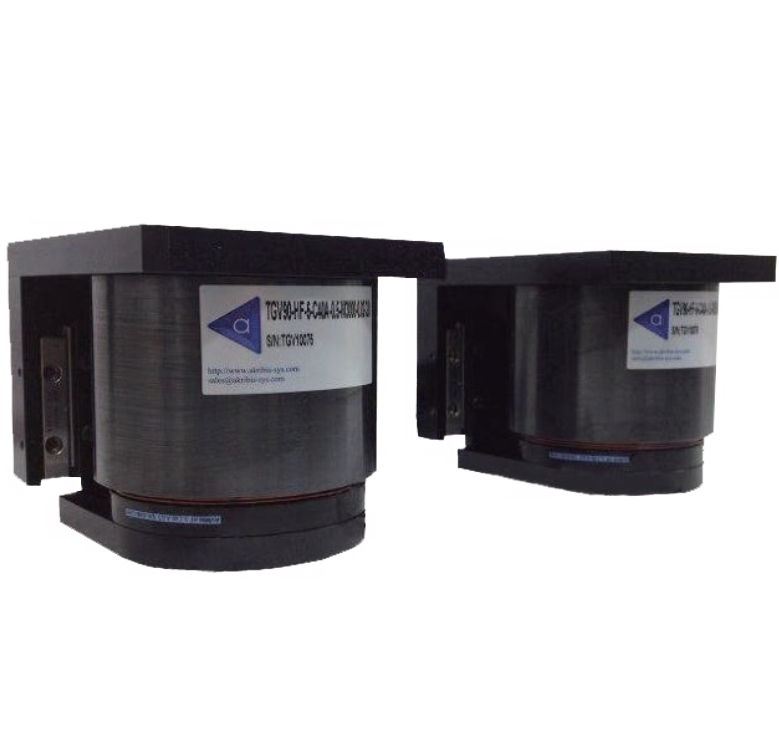

TGV系列（通孔音圈交叉滚子导轨模组）
采用Akribis 通孔音圈电机系统，具有具有高响音和高带宽的特点，适用于短程高频的应用。
更多咨询产品工程师汤一成 1-8-5--0-1-5-0--7-6-0-5
设计特点：
A. 贯通型中孔
B. 低摩擦
C. 高精度
| 规格参数 | 单位 | TGV50 | TGV75 | TGV90 | TGV130 |
| 行程1 | mm | 10 | 25 | 30 | 10 |
| 电机型号 | - | AVM50-HF-10-C15 | AVM75-HF-25-C12 | AVM90-30-C77 | AVM130-HF-10-C29 |
| 持续力 | N | 25.20 | 124.69 | 57.30 | 162.40 |
| 峰值力 | N | 105.00 | 572.90 | 202.60 | 487.2 |
| 分辨率 | μm | ABI21: 0.2 | |||
| AT2: 0.05/SINCOS | |||||
| 重复定位精度 | μm | ABI21 0.2: ±1 | |||
| AT2 0.05/SINCOS: ±0.5 | |||||
| 直线度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 平面度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 额定负载2 | kg | 3.0 | 8.0 | 6.0 | 15.0 |
| 空载运动质量 | kg | 0.26 | 1.11 | 1.41 | 2.35 |
| 空载总质量 | kg | 1.21 | 3.85 | 3.76 | 10.1 |
| 容许侧倾力矩 | Nm | 6.8 | 14.4 | 28.3 | 91.1 |
| 容许俯仰力矩 | Nm | 8.0 | 15.0 | 21.1 | 70.9 |
| 容许横摆力矩 | Nm | 9.8 | 18.2 | 25.7 | 86.1 |
注：
1.行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm
2.在此负载下，平台可以提供不少于1G的加速度。
更多咨询产品工程师汤一成 1-8-5--0-1-5-0--7-6-0-5

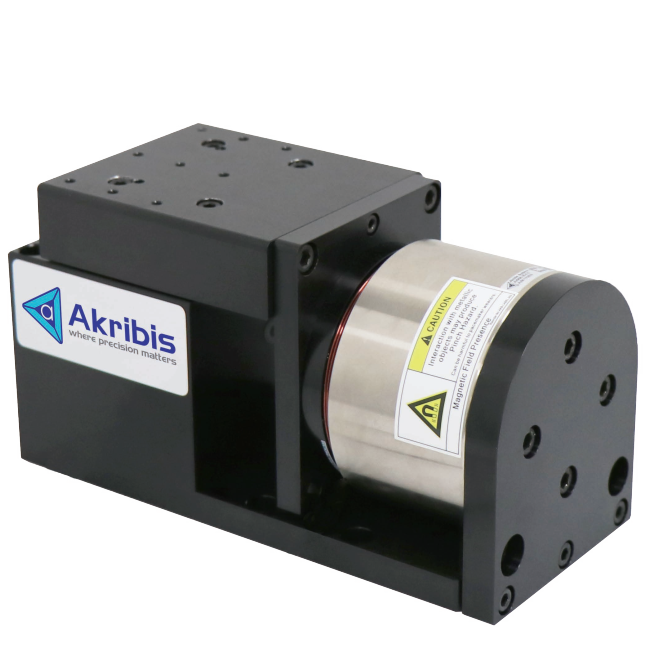

XMGV系列微型音圈电机模组
采用Akribis音圈电机，具有高精度以及高频率的特点。适用于中载，高频高精度的应用。
设计特点：
A. 直接驱动
B. 无嵌齿效应，无背隙，无铁芯的直线执行机构
C. 行程从15mm到30mm
D. 适用于高速、高加速应用
E. 在低速下可平滑运行（速度波动小）
F. 采用交叉滚子导轨，高刚性
更多咨询产品工程师汤一成 1-8-5--0-1-5-0--7-6-0-5
| 规格参数 | 单位 | XMGV30 | XMGV40 | XMGV60 | XMGV90 |
| 行程1 | mm | 15 | 20 | 25 | 30 |
| 电机型号 | - | AVM30-15 | AVM40-20 | AVM60-25 | AVM90-30 |
| 持续推力 | N | 4.63 | 9.93 | 26.35 | 89.10 |
| 峰值推力 | N | 29.40 | 58.05 | 119.00 | 315.00 |
| 分辨率 | μm | ABI21: 0.2 | |||
| AT2: 0.05/SINCOS
| |||||
| 重复定位精度 | μm | ABI21 0.2: ±1 | |||
| AT2 0.05/SINCOS: ±0.5 | |||||
| 直线度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 平面度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| 额定负载2 | kg | 0.6 | 1.5 | 4.0 | 14.0 |
| 空载运动质量 | kg | 0.14 | 0.20 | 0.45 | 1.63 |
| 空载总质量 | kg | 0.51 | 0.80 | 1.90 | 5.31 |
| 容许侧倾力矩 | Nm | 0.8 | 1.4 | 3.4 | 16.0 |
| 容许俯仰力矩 | Nm | 1.0 | 2.6 | 9.0 | 21.0 |
| 容许横摆力矩 | Nm | 1.2 | 3.2 | 11.0 | 25.6 |
注：
1.行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。
2.在此负载下，平台可以提供不少于1G的加速度。
