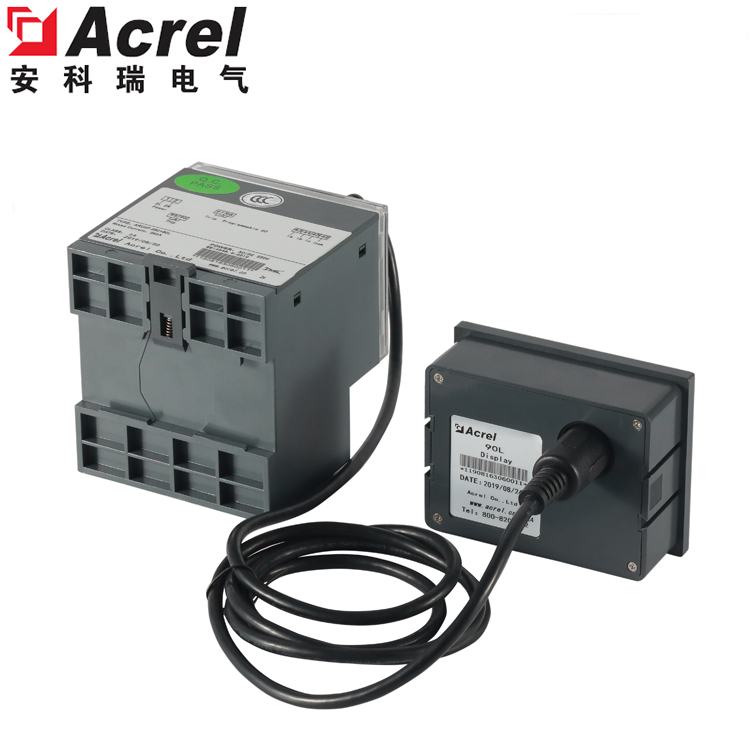

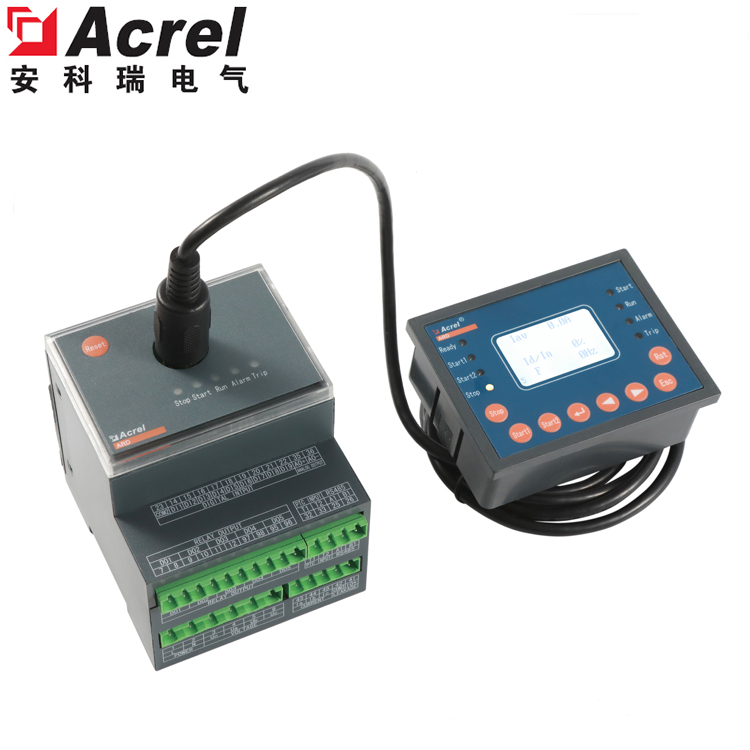

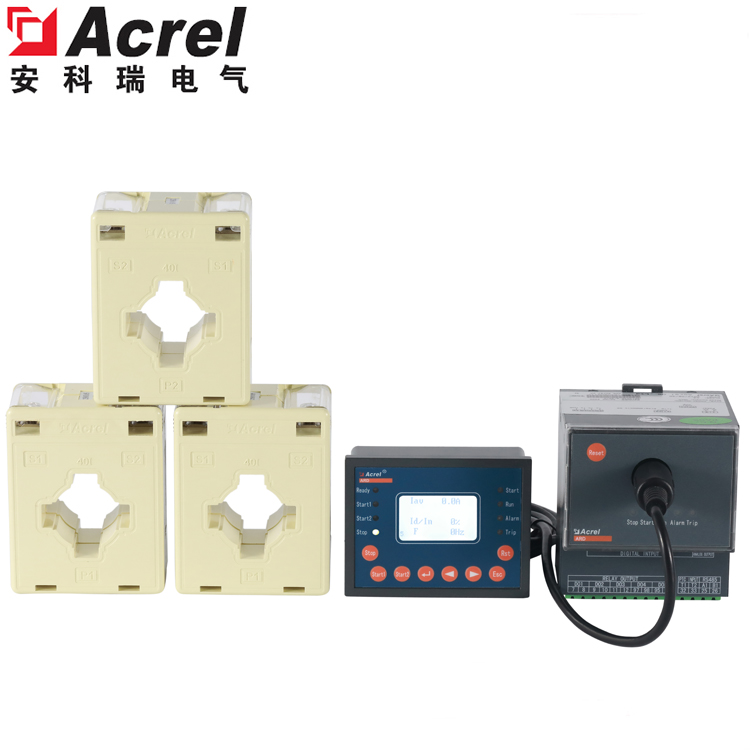

安科瑞 三相过载 低压智能 马达保护器 ARD2F-100

　　一、产品概述

　　ARD系列智能电动机保护器（以下简称保护器），能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有RS485远程通讯接口， DC 4～20mA模拟量输出，与PLC、PC等控制机组成网络系统。实现电动机运行的远程监控。

　　二、产品功能

　　1、支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。2、保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE时间、外部故障、起动次数限制、运行时间报警、故障次数报警。3、9路可编程DI输入，默认采用内置DC24V电源，也可选择外部有源湿接点。4、5路可编程DO输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的“起/停”。5、可选抗晃电功能：支持晃电立即再启动、失压重起动。6、可选配MODBUS_RTU通讯、PROFIBUS DP通讯，支持最多2路通讯接口。7、可选配1路DC4-20mA模拟量输出接口，与DCS系统相接，可实现对现场设备的监控。8、具有故障记录、起动记录、停车记录、DI变位记录和再起动记录等各类事件记录。9、示界面液晶显示，支持中/英文切换。三、型号说明

　　四、订货范例：

　　具体型号：ARD3T K1 A25/C+60L

　　技术要求：电动机功率5.5KW；DI为无源节点，控制DO工作电压为220V；液晶显示。

　　通讯协议：双路RS485接口 Modbus/RTU协议

　　辅助电源：AC/DC220V

　　数字式电动机保护器

　　五、接线指示图
