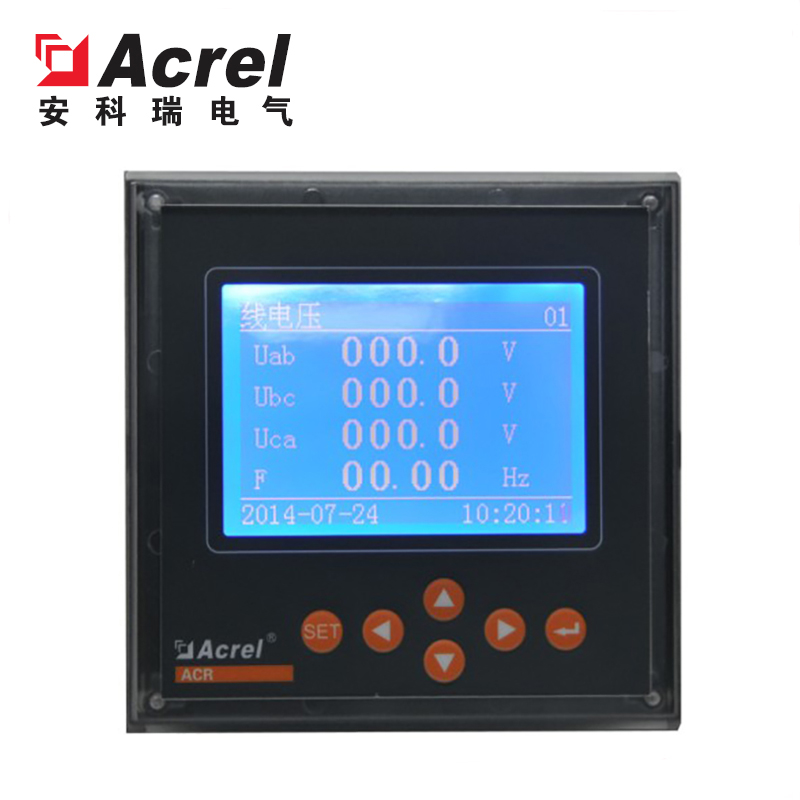

安科瑞电能表ACR330ELH 分次谐波功能RS485通讯

　　一、产品概述

　　ACR330ELH 安科瑞网络电力仪表 分次谐波功能RS485通讯是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

　　ACR330ELH 安科瑞网络电力仪表 分次谐波功能RS485通讯。该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络安科瑞ACR系列嵌入式电能表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

　　二、技术参数

　　三、产品规格

　　ACR1XX系列产品规格

　　注：

　　1、“■"为标配功能，“□"为选配功能，以上仪表标配1路RS485通讯；

　　2、ACR10E(L)的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

　　3、ACR10E(L)、ACR100E、ACR110E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；

　　4、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO)功能时无脉冲信号输出端口。

　　ACR2XX系列产品规格

　　注：

　　1、“■"为标配功能，“□"为选配功能，以上仪表标配1路RS485通讯；

　　2、ACR230ELH的J(继电器越限报警输出)功能与一路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

　　3、ACR200(E)、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；

　　4、ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口；

　　5、ACR200(E)、ACR210E(L)、ACR220E(L)、ACR220ELH可带2路模拟量输出；

　　6、选配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通讯（标配1路RS485通讯，选择+C表示增加1路RS485通讯，并具备2路脉冲信号输出端口）；

　　7、Profibus和RS485通讯不可同时选择；

　　8、选配事件记录功能时，必需配置DI或DO功能。

　　ACR3XX系列产品规格

　　注：

　　1、“■"为标配功能，“□"为选配功能，以上仪表标配1路RS485通讯；

　　2、ACR330ELH的J(继电器越限报警输出)功能与第三路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；

　　3、ACR300E、ACR310E、 ACR320E(L)、ACR320ELH在选配K(8DI/4DO)功能时无脉冲信号输出端口，选配K（4DI/4DO）功能时具备1路有功电能脉冲信号输出端口；

　　4、ACR330ELH在选配K功能时具备1路有功电能脉冲信号输出端口；

　　5、ACR300E、ACR310E、ACR320E(L)、ACR320EG、ACR220ELH可带4路模拟量输出，ACR330ELH可带2路模拟量输出；

　　6、选配功能KC（4DI2/3DO+C）中“+C"表示增加1路RS485通讯（标配1路，共2路RS485通讯），并具备1路脉冲信号输出端口；

　　7、Profibus和RS485通讯不可同时选择；

　　8、选配事件记录功能时，必需配置DI或DO功能。

　　四、产品功能该系列仪表能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度，谐波等，并具备完善的通信联网功能，非常适合于实时电力监控系统。

　　五、应用范围

　　适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。

　　六、订货范例

　　具体型号：ACR220E(L)技术要求：输入电压三相AC380V；电流变比100A/5A；接线方式三相四线；准确度0.5级。通讯协议：RS485接口 Modbus/RTU协议

　　辅助电源：AC/DC220V

　　七、应用组网图

　　八、外形安装

　　外形尺寸

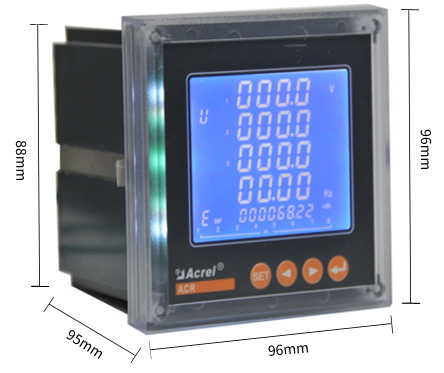

　　ACR120 系列

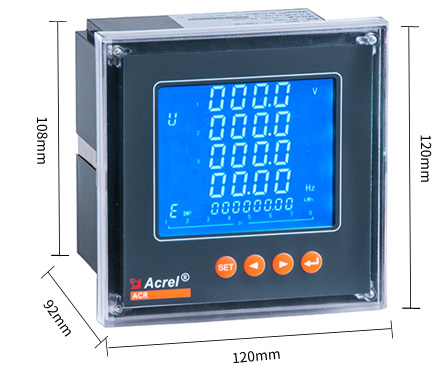

　　ACR220 系列

　　ACR320 系列

　　九、接线方式

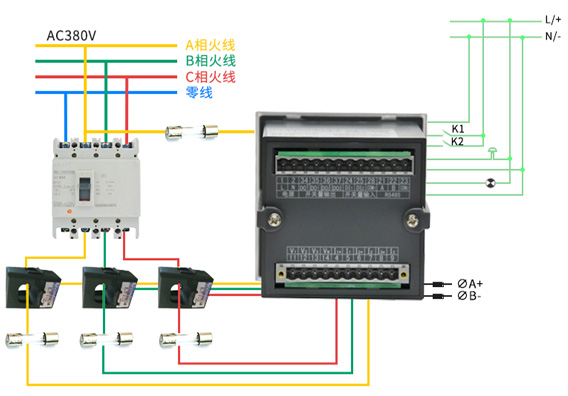

　　低压三相四线

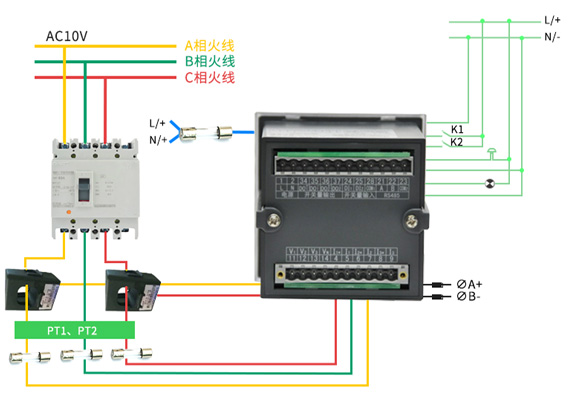

　　高压2PT2CT三相三线

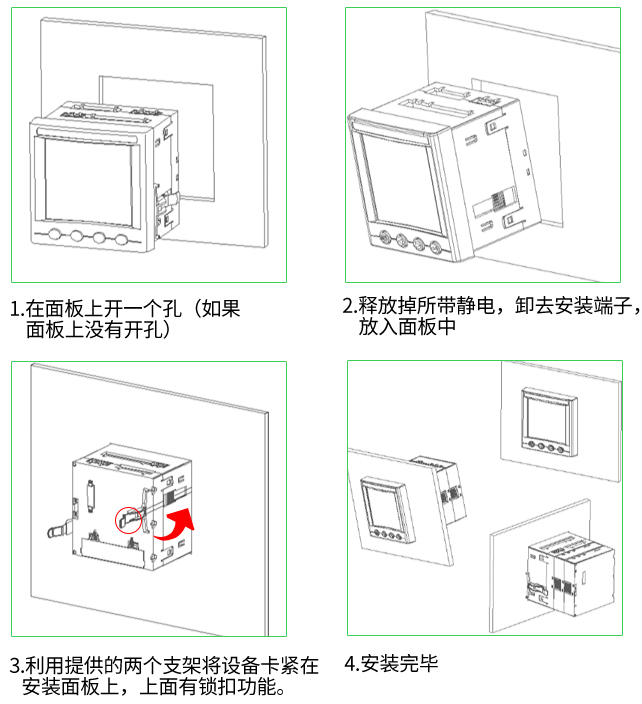

　　十、安装示意
