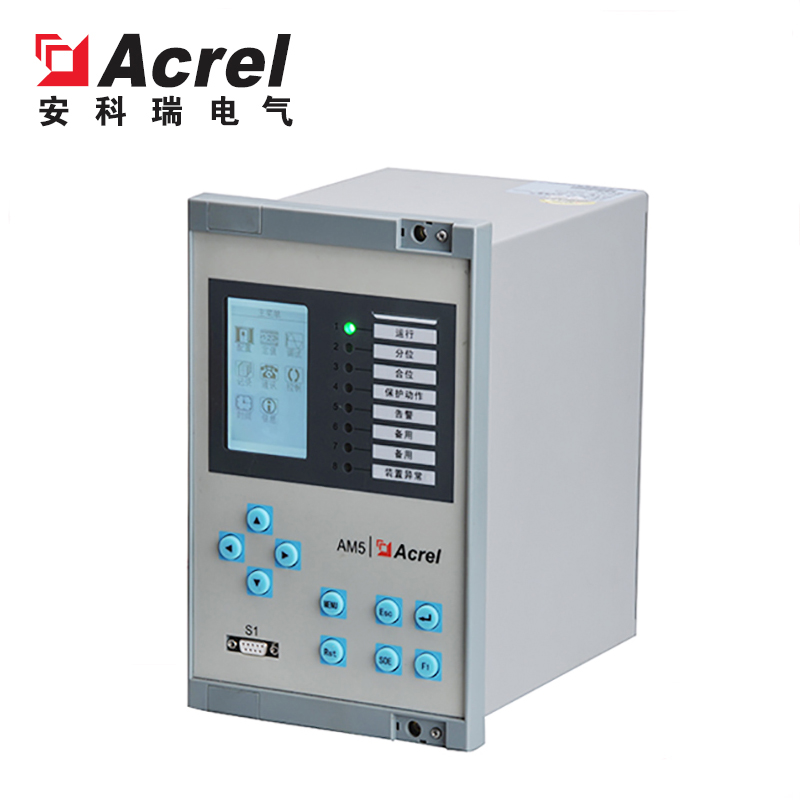

安科瑞微机综合保护装置AM5SE-F

　　 AM5SE系列微机保护测控装置（以下简称装置）集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于35kV及以下电压等级电力系统的保护和测控，实现进线、主变、配电变、电动机、电容器、母联、PT等保护。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

　　装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与Acrel-2000Z电力监控系统配套使用，为电力系统的可靠运行提供保障。

　　 高性能的硬件平台

　　 AM5SE系列微机保护测控装置采用主频为168MHz的处理器，16位同步采样A/D，每周波48点高速采样、实时并行计算；配置512K字节Flash、（192+4）K字节Sram、外置4M字节NorFlash、外置512K字节Sram，硬件资源充足，可靠性高。

　　 丰富的接口资源

　　 12路（可扩展到14路）交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能。保护电流的测量不仅反映基波，还可以通过逻辑可编程软件增加测量2~10次谐波，具有带谐波制动的保护功能。

　　 独立操作回路，可自适应0.25~5A开关跳合闸电流；

　　 2路4～20mA直流模拟量变送输出，可通过逻辑可编程软件自定义变送量；

　　 20路有源开关量输入通道、10路独立无源开关量输出通道；

　　 2路RS485串行通讯接口，支持IEC60870-5-103、Modbus-RTU规约；

　　 2路以太网接口，支持TCP IEC60870-5-103、TCP Modbus-RTU规约；

　　 GPS对时功能，支持IRIG-B对时方式（RS485接口）；

　　 1个UBS接口，可通过U盘升级装置程序，也可导出装置的定值、故障录波数据，方便故障分析；

　　 1个RS232接口，可通过USB转232数据线升级装置程序，还可上传装置定值、动作事件信息和故障录波数据，方便现场事故分析。
