煤矿井下“六大系统”升级改造提上日程，井下人员定位系统也面临从区域定位到定位的升级换代。EHIGH恒高煤矿井下定位系统，采用UWB定位技术，通过在煤矿井下内部署一定数量的定位基站，以及人员佩戴标签卡的形式，来实时获取人员位置，精度高达10cm。
选择煤矿井下定位系统降低煤矿事故发生概率
爆炸、冒顶、透水、中毒、机电设备事故等煤矿安全事故频发；一但发生事故带来的人员伤亡和经济损失无法预估。结合人员定位系统可以做到以下几点：
1.预防工作：规范化巡检预防设备故障，危险区域/危险源/危险行为预警；
2.突发事件响应：对井下突发事件，及时报警；
3.井下信息全面掌控：掌控井下人员分布情况，提高事后效率和准确性；
4.事后追溯与分析：追溯和分析事故原因，落实相关责任，为避免事故再度发生提供依据。

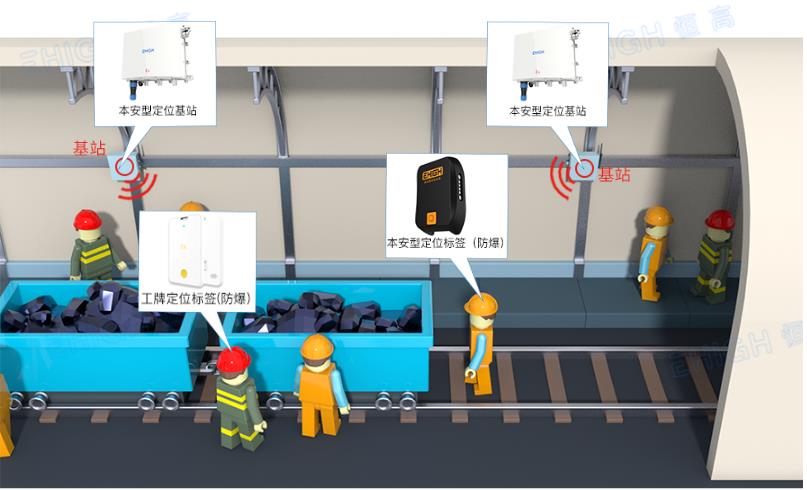

一、EHIGH恒高煤矿井下定位系统介绍
1.系统定位设备层：由本安型定位基站和定位标签组成；
2.主干网络：通过光纤中继器级联，基站间可通网线接入光纤中继器，一级中继器通过光纤数据接入井下光纤环网（或者分站）;
3.供电：基站通过带后备电源的隔爆兼本安电源或浇封兼本安电源供电。
EHIGH恒高煤矿井下定位系统主要性能指标
1.定位精度≤30cm
2.并发数量：100张标签
3.传输距离（半径）：400m
4.基站间覆盖距离（覆盖直径）：800m
二、EHIGH恒高煤矿井下定位系统硬件产品
1.整机基站：
①.EHIGH恒高提供：定位基站整机
本安型定位基站产品优势：
a.10cm高精度定位：稳定性强，抗遮挡，抗干扰
b.本质安全、工业防爆：防爆标准设计，适用于爆炸环境
c.精密加工、防水防尘：密闭结构，IP67防护等级
d.安装方便、省时省力：光纤接入，可级联，部署方便
EHIGH本安型定位基站用场景：煤矿/矿山、石油化工等工业高危作业环境
②.集成商客户提供：隔爆电源、本安光纤交换机、天线由集成商客户提供；
③.定位基站的对接方案：定位模块（可单独封装外壳形成定位基站产品）
④.定位标签的对接方案：EHIGH恒高提供定位标签整机和定位标签的PCB模块
2.EHIGH恒高煤矿井下定位系统硬件选型
①.本质安全型定位基站（EH100602D13）
基站网络接入方式：100M以光纤可选
基站供电方式：带后备电源的隔爆兼本安电源
供电电压：10~24Vdc
功率：5.4W
可通过防爆等级：Ex(ib)I T4 Mb
工作温度：-20~40℃
防护等级：IP67
②.定位基站模块_(煤矿定制I型）EH100602M08
基站网络接入方式：100M以太网或光纤可选，光纤支持级联。
基站供电方式：带后备电源的隔爆兼本安电源
供电电压：10~24Vdc
功率：5.4W
可通过防爆等级：Ex(ib)I T4 Mb
工作温度：-20~40℃
③.三防兼本安型定位标签（EH100602A05-S）
支持防爆等级：Ex(ib)I T4 Mb
单站TOA续航：≥1个月
覆盖距离：400m
工作温度：-20~40℃
防护等级：IP67
EHIGH恒高煤矿井下定位系统软件对接方案
在煤矿井下定位系统解决方案中，EHIGH恒高提供完善的数据接口，供应用层业务逻辑调用，以便快速的完成软件开发；
设备管理接口与定位引擎需要与集成商的传输层对接，推荐使用TCP/IP，且定位基站为sever的结构。
三、煤矿井下定位系统的重要实现功能
1.2D实时位置显示
总览模式：以俯视图的方式总览不同高度的人员位置，能够快速、直观地了解现场全部情况。不同高度的人员采用不同颜色的方式显示。不同高度的地图在俯视图中显示大致梗概，以免线条重叠过多导致难以分辨地图位置。
分层显示：每层地图支持单独查看，该页面中显示了人员姓名、规划区域、标签列表等信息，同时支持标签查询、下发呼叫、快速划定撤离区域等操作。
2.3D实时位置显示
显示人员在三维模型中的位置；支持2D地图中的所有功能；支持视频联动。
3.轨迹回放
轨迹回放支持按照卡号或者按照区域查询历史轨迹，查询结果如图：
4.静态电子围栏
a.结合用户业需求，定义地图中的各部分电子围栏区域
b.规则自定义：提供多种规则类型，包括仅允许进入/仅拒绝进入/仅允许离开/仅拒绝离开/区域超时/区域不动/区域消失/聚众报警
5.动态电子围栏
a.危险源设置：以特定卡绑定为危险源卡，其他定位卡靠近（范围可设置）， 即发出报警信息，同时靠近危险源的卡也会发出报警提示；
b.陪同设置：被陪同人员（被陪同卡）附近一定范围要存在陪同人员（陪同卡），陪同人员可以是多个，任何一个在范围内都不会报警，反之则报警；
6.视频联动
a.联动摄像头:在视图中选中某一张标签进行视频联动，如果该标签进入某个摄像头覆盖的区域（该区域可人为设置），视图中会自动弹出该摄像头的画面。
b.自动切换:如果该定位标签进入另外一个摄像头覆盖区域，那么摄像头画面能够快速自动切换。
7.地图管理
a.功能：对不同的场景建筑进行增加修改；各建筑下楼层的增删改查以及楼层地图的上传与修改；
b.地图格式：二维地图支持kml、png、jpg等地图格式；三维地图支持json文件格式。
8.摄像头管理
功能：添加、修改用于视频联动的摄像头；给摄像头划分覆盖区域。
9.报警管理
SDK接口提供各类报警管理：电子围栏警示信息、呼叫记录、SOS记录、以及设备异常等。
四、EHIGH恒高煤矿井下定位系统部分案例
案例1：
1.井下区域全覆盖，200个定位基站，300个定位标签
2.井口性检测；自动统计下井/出井人员信息和数量
3.井下危险区域管控，无权限人员进入，系统报警提示
4.井下人员位置实时显示，分布情况一目了然

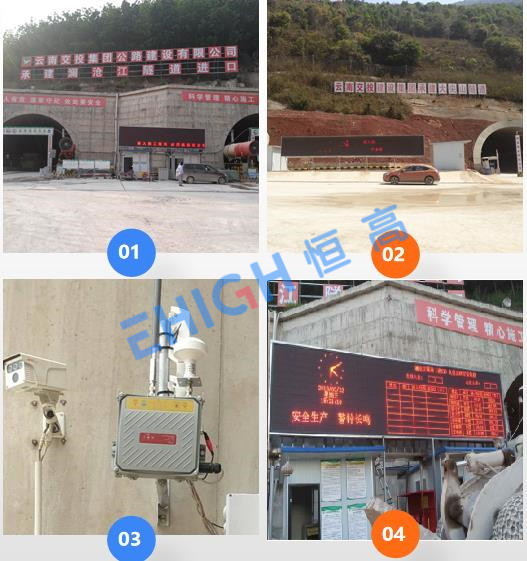

案例2
1.全线定位模式，实时掌控人员位置
2.分区域电子点名，高可靠性要求，无漏卡/错卡/区域错判
3.利用自动门禁模式，自动统计出入隧道，人员信息和数量
4.集成洞口LCD显示
以上就是关于EHIGH恒高对煤矿井下定位系统的详细简述，煤矿井下定位系统不光适用于煤矿矿山井下等环境，还能对于隧道/电厂等高危行业使用。
