车床编码器GS-05T方波测速定位编码器

　　车床编码器GS-05T方波测速定位编码器是GUBOA磁感应编码器方波两个规格中的其中一种，该规格的编码器对应的齿轮是0.5模数的，搭配的齿轮尺寸相对较大一点，方波信号输出，根据分割倍率不同，每圈解析度也有所不同。接下来我们会从编码器的特性、构成要件、安装位置以及接线方式等全面对该编码器进行介绍。

　　车床编码器GS-05T方波测速定位编码器的特性：

　　1、该编码器防护等级是IP68，高防护等级可以抵抗外界环境的污染，耐撞击。

　　2、该编码器是非接触式的，通过感应齿轮的转动来测速与定位，避免了机械性的磨损。

　　3、可以高转速，转速可以达到五万以上。

　　4、编码器是05的感测头因而是搭配0.5模数的齿轮，相比04模数的稍微占空间一点。

　　车床编码器GS-05T方波测速定位编码器的构成要件：

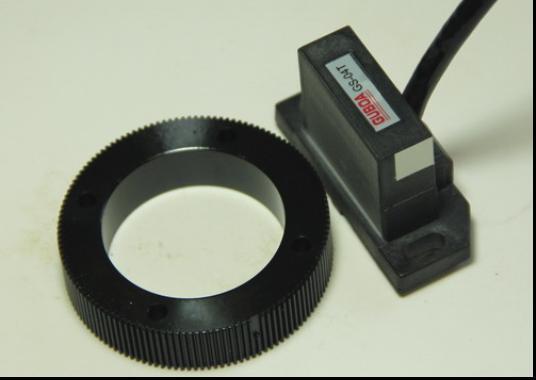

　　车床编码器GS-05T方波测速定位编码器是由05的感测头跟0.5模数的齿轮构成的，具体介绍如下：

　　1、车床编码器GS-05T方波测速定位编码器的感测头：

　　根据客户自行选择的倍率不同，感测头倍率有2倍、4倍、8倍、16倍、32倍、64倍等等。

　　根据客人安装空间的大小可以选择标准型或者微小型，尺寸有所不同，具体尺寸图如下：

　　标准型：

　　微小型：

　　2、该系列的编码器可以匹配0.5模数的齿轮，根据齿数不同，齿轮的大小也不一样。具体尺寸表如下：

　　车床编码器GS-05T方波测速定位编码器安装位置：

　　该系列的编码器一套是由感测头跟齿轮组成，在安装的时候要避免划伤感测头或者烧坏感测头，安装的间距要严格按照说明书来，齿轮跟感测头的安装间隙是0.15mm正负0.02mm，正确的安装间隙才能的检测到编码器的位置。具体的安装尺寸如下：

　　标准型编码器与齿轮的安装图纸：

　　微小型编码器与齿轮的安装图纸:

　　车床编码器GS-05T方波测速定位编码器的接线方式：

　　GS05T编码器跟GS04T编码器的接线方式都是一样的，按照线的颜色来接，接头可以随意更换，但是接线一定要认准颜色，不同颜色接线定义不同。

　　通过四方面对车床编码器GS-05T方波测速定位编码器的详细介绍，相信大家对该系列的编码器也有了比较深入的了解，建立在了解上的选型会更加顺利，根据自身机器的要求选择最合适的编码器，更多有关的技术问题可以随时咨询中山柏帝机电董工。
