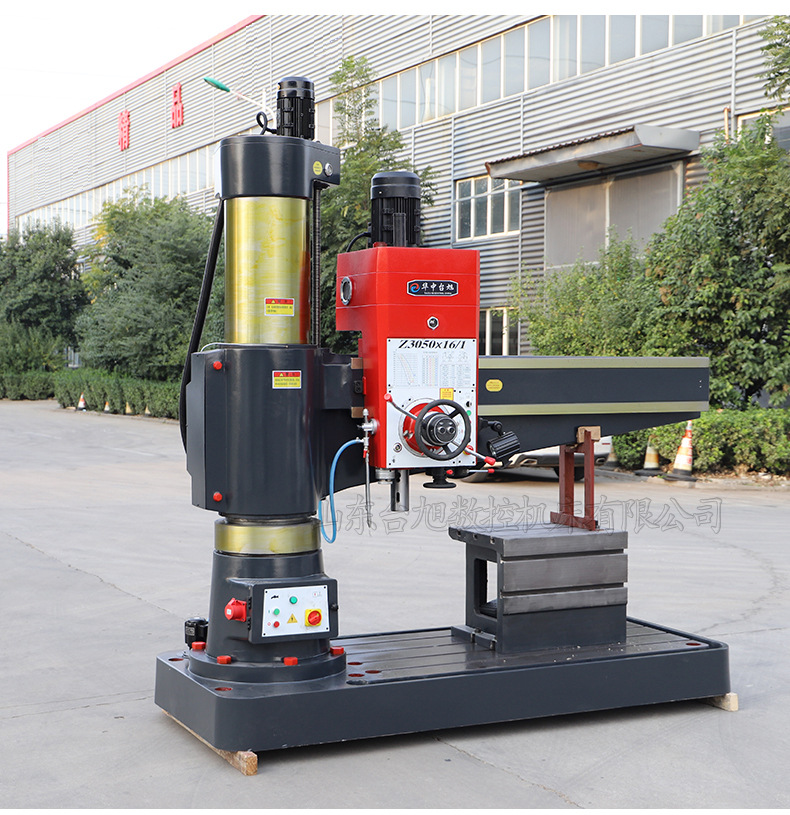

| 型号 |
Z3050X16 |
用途 |
通用 |
| 控制形式 |
人工 |
精密程度 |
精密 |
| 自动程度 |
半自动 |
布局形式 |
立式 |
| 适用行业 |
冶金 |
轴数量 |
单轴 |
| 作用对象材质 |
金属 |
主电机功率 |
4KW |
| 主轴转速范围 |
25～2000（rpm） |
外形尺寸 |
2500x1070x2840 |
| 厂家 |
华中台旭 |
|
| 主要规格与参数
|
单位
|
Z3050x16/1
|
|
钻孔直径
|
mm
|
50
|
|
工作台尺寸
|
mm
|
630x500x500
|
|
主轴中心线至立柱母线距离
|
mm
|
1600
|
|
主轴中心线至立柱母线距离最小
|
mm
|
350
|
|
主轴箱水平移动距离
|
mm
|
1250
|
|
主轴端面至底座工作面距离
|
mm
|
1220
|
|
主轴端面至底座工作面距离最小
|
mm
|
320
|
|
摇臂升降距离
|
mm
|
600
|
|
摇臂升降速度
|
m/min
|
1.2
|
|
摇臂回转角度
|
degree
|
360°
|
|
主轴圆锥孔(莫氏)
|
morse
|
5
|
|
主轴转速范围
|
r/min
|
25～2000
|
|
主轴转速级数
|
steps
|
16
|
|
主轴进给量范围
|
mm/r
|
0.04～3.20
|
|
主轴进给量级数
|
steps
|
16
|
|
主轴行程
|
mm
|
315
|
|
刻度盘每转钻孔深度
|
mm
|
122.5
|
|
主轴允许扭转力矩
|
N·m
|
500
|
|
外柱直径
|
mm
|
350
|
|
主轴允许进给抗力
|
kN
|
18
|
|
主电机功率
|
kw
|
4
|
|
摇臂升降电机功率
|
kw
|
1.5
|
|
主轴箱、立柱、摇臂液压夹紧电机功率
|
kw
|
0.75
|
|
机床冷却泵电机功率
|
kw
|
0.09
|
|
机床重量（约）
|
kg
|
3500
|
|
外形尺寸
|
mm
|
2500x1070x2840
|
