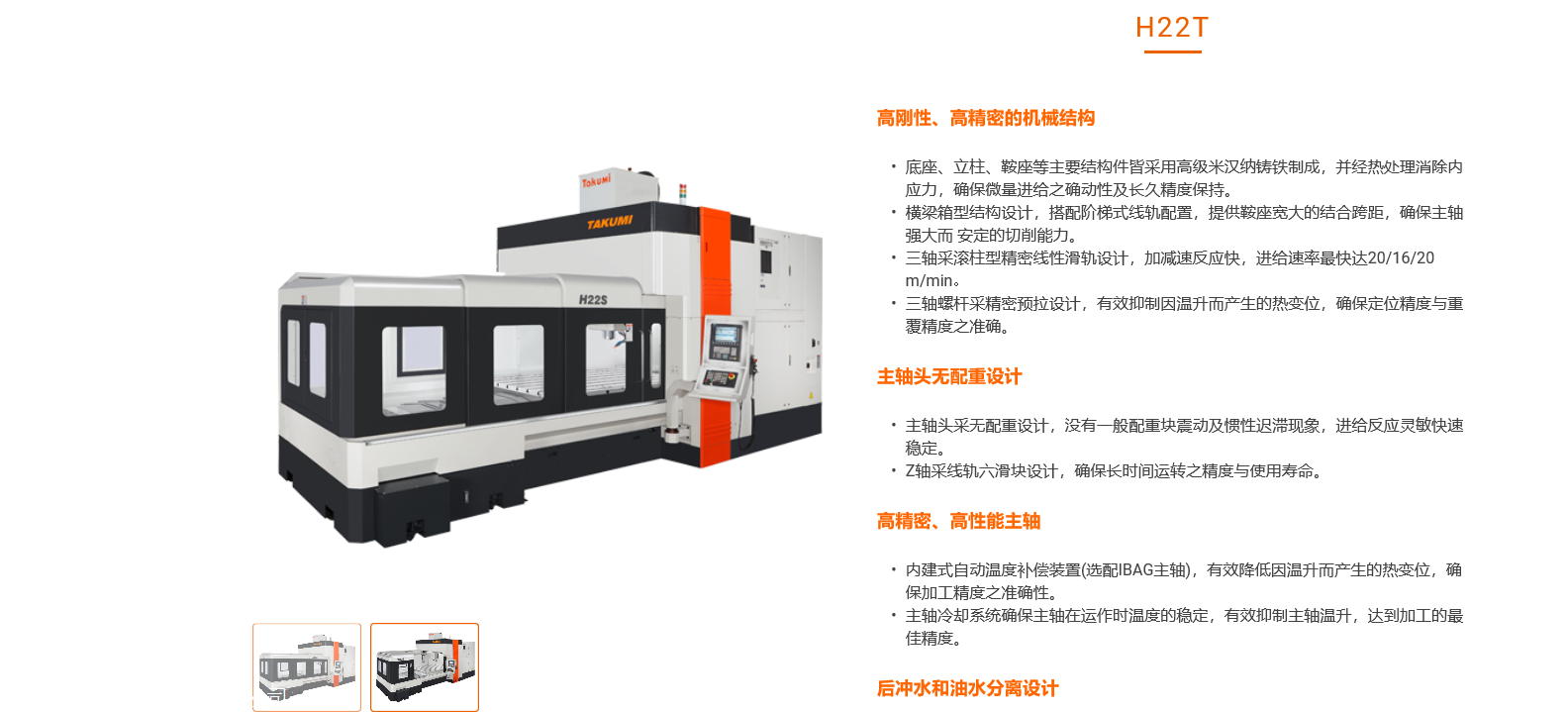

H22T
高刚性、高精密的机械结构
底座、立柱、鞍座等主要结构件皆采用高级米汉纳铸铁制成，并经热处理消除内应力，确保微量进给之确动性及长久精度保持。
横梁箱型结构设计，搭配阶梯式线轨配置，提供鞍座宽大的结合跨距，确保主轴强大而 安定的切削能力。
三轴采滚柱型精密线性滑轨设计，加减速反应快，进给速率快达20/16/20 m/min。
三轴螺杆采精密预拉设计，有效抑制因温升而产生的热变位，确保定位精度与重覆精度之准确。
主轴头无配重设计
主轴头采无配重设计，没有一般配重块震动及惯性迟滞现象，进给反应灵敏快速稳定。
Z轴采线轨六滑块设计，确保长时间运转之精度与使用寿命。
高精密、高性能主轴
内建式自动温度补偿装置(选配IBAG主轴)，有效降低因温升而产生的热变位，确保加工精度之准确性。
主轴冷却系统确保主轴在运作时温度的稳定，有效抑制主轴温升，达到加工的精度。
后冲水和油水分离设计
配置卷屑螺杆及后冲水系统，可快速清除切屑，减少切屑残留问题。
底座配置油水分离设计，切削水箱附油水分离装置，有效延长切削液使用寿命。
自动换刀系统
20刀伞型刀库设计
可选配30刀凸轮刀库。
产品规格
配件选购
电子型录
| 项目 | 单位 | H22T |
| 行程 | ||
| X轴 | mm | 2200 |
| Y轴 | mm | 2200 |
| Z轴 | mm | 800 |
| 主轴鼻端到工作台距离 | mm | 150 - 950 |
| 双柱间距离 | mm | 2350 |
| 工作台 | ||
| 工作台面积 | mm | 2400 x 2100 |
| 工作台荷重 | kg | 8000 |
| T型槽（宽度 x 间距 x 数量） | mm | 22 x 200 x 10 |
| 主轴 | ||
| 主轴型式 | - | 直结式 |
| 主轴转速 | rpm | 10000 |
| 主轴马达（连续 / 30分钟额定） | kW | 22 / 26 |
| 主轴锥度 | - | BBT50 |
| 进给 | ||
| 快速进给速率 （ X / Y / Z） | m/min | 20 / 16 / 20 |
| 切削进给速率 | mm/min | 1~12000 |
| 三轴马达功率 （ X / Y / Z） | kW | 14 / 9.0 / 5.5 |
| ATC&刀库 | ||
| 刀库型式 | - | 伞型刀库 |
| 刀库容量 | pcs | 20 |
| 刀径（ 相邻刀 / 空邻刀） | mm | 120 / 160 |
| 刀具长度 | mm | 300 |
| 刀具重量 | kg | 15 |
| 刀柄 | - | BBT50 |
| 拉栓 | - | MAS 1 |
| 空间与系统需求 | ||
| 气压需求 | kgf/cm2 | 6 |
| 电力需求 | kVA | 75 |
| 机器净重（不含选配件） | kg | 31000 |
| 占地面积 （宽 x 长 x 高） | mm | 5230 x 6740 x 3950 |
