| 型号 |
DN32-8000mm |
壁厚 |
7mm |

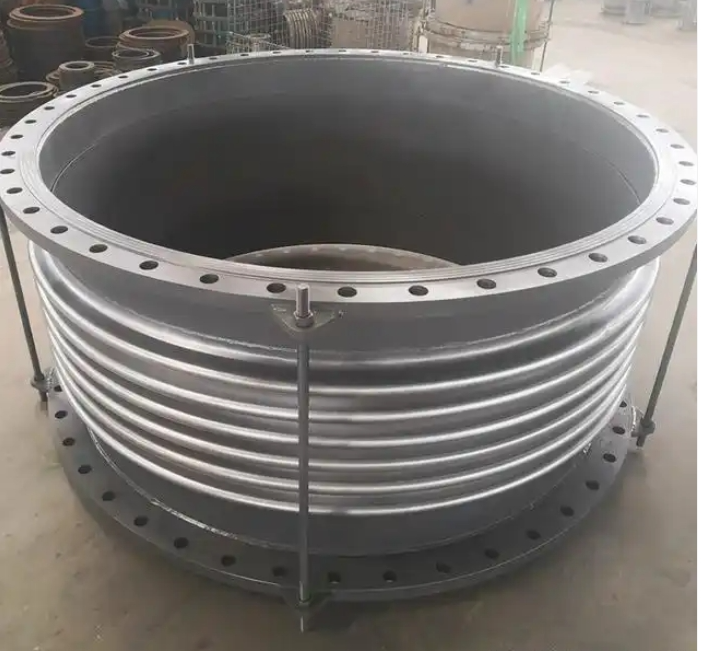

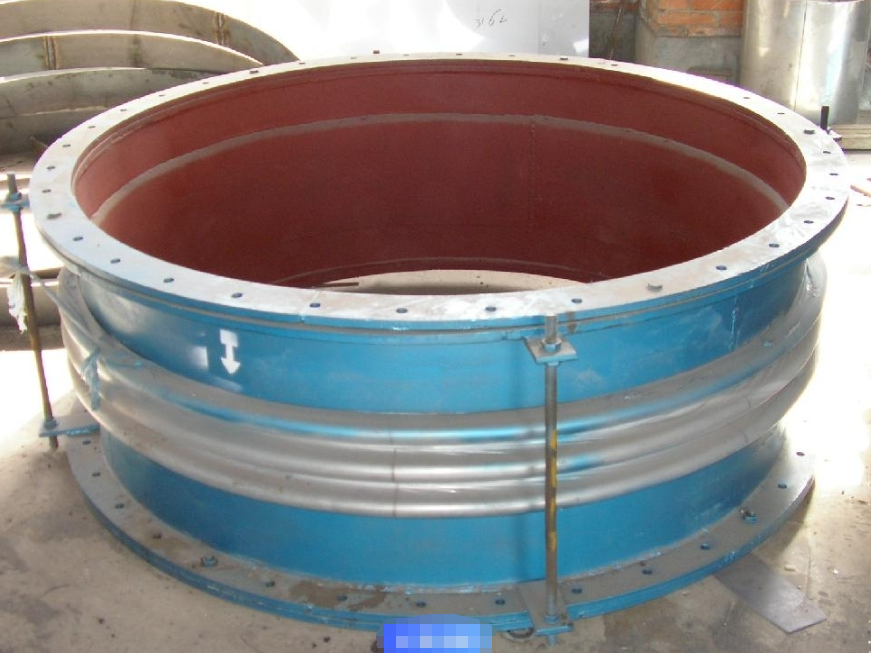

我们的轴向型内压式波纹补偿器主要是用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
产品介绍：轴向内压式波纹补偿器1、型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa2、连接方式：1、法兰连接 2、接管连接3、轴向补偿量：18mm-400mm轴向内压式波纹补偿器4、型号示例如右图：举例：0.6TNY500TF 表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。：使用说明播报编辑内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯 矩：My=Fy·L弯 矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度 θ ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m
