供应电动不锈钢调节阀ZDLP-16P DN40江苏海恒阀自动调试教程

　　江苏海恒阀流体设备有限公司自主研发的RSL系列智能变频电动执行机构，采用当代先进的变频控制技术，针对阀门特性实现了柔性开启、柔性关闭，在确保输出力矩的同时可避免对阀门的冲击。在软件上通过先进的技术实现控制过程化，降低电机启停次数，减少阀门磨损。另外可以根据阀门的特性，用户可自行调整全行程过程中的运行速度，在20%-100%可任意调节。该电动执行机构具有高度智能化的设计及全方位参数的监控：行程、力矩、控制信号等，所有的功能都通过高性能的微处理器实现。其组态灵活，功能强大，具有过力矩、断控制信号等一系列自诊断功能、自保护功能，对阀门等终端调节设备具有优良的保护效果。电动执行机构的参数设置及操作均采用“完全非侵入式”设计，并可配有红外器确保能够可靠方便调试。

　　1.1应用

　　RSL智能变频电动执行机构是工业仪表中的执行单元，广泛应用于电力、冶金、石油、化工、水利、机械、轻工、消防和环保等领域，尤其适用于自动调节系统要求控制精度高的场合。

　　1.2使用环境条件

　　RSL电动执行机构适用于以下环境工作温度使用。

　　l 温度：-20℃～+60℃

　　l 相对湿度：≤95%RH（40℃）

　　l 海拔高度：≤2000米

　　l 周围不含强腐蚀性、易燃易爆气体或粉尘

　　1.3工作条件

　　供电电源：交流：三相380VAC±10%、单相220VAC±10%、单相110VAC±10%、单相24VAC±10%电源频率：40～70Hz直流：24VDC、36VDC、48VDC

　　1.4对环境的影响

　　RSL电动执行机构无有害气体及液体排出，不会污染环境，属于高性能、低能耗环保型产品。

　　2.技术数据

　　电机工作模式：S1

　　控制信号：

　　开关量：干接点方式，24VDC，由内部控制单元（50mA）供给

　　模拟量：4～20mA，0-10V等

　　总线控制：RS485通信，支持modbusrtu等协议

　　基本误差：≤1%

　　输入阻抗（4～20mA）：150Ω

　　输出信号：4～20mA，0-10V

　　负载阻抗（4～20mA）：≤650Ω

　　输出触点容量：3A/250VAC、3A/30VDC

　　防水电缆接头尺寸：M22×1.5mm2个/3个

　　线缆规格：

　　控制信号线缆：推荐0.5mm2～2.5mm2，控制信号线请使用屏蔽电缆

　　供电电源线缆：推荐1mm2～2.5mm2

　　l 防护等级：IP67

　　绝缘等级：F级

　　3.运输和储存

　　储存在通风和干燥的空间里，防止地面潮气的侵袭，应将执行机构存放在货架或类似的撑起的支架上。

　　裸露的金属表面（非喷漆表面）涂上适量防锈剂。

　　4.执行机构的安装

　　安装之前必须检查执行机构是否有损坏损坏部件必须用原厂备件更换

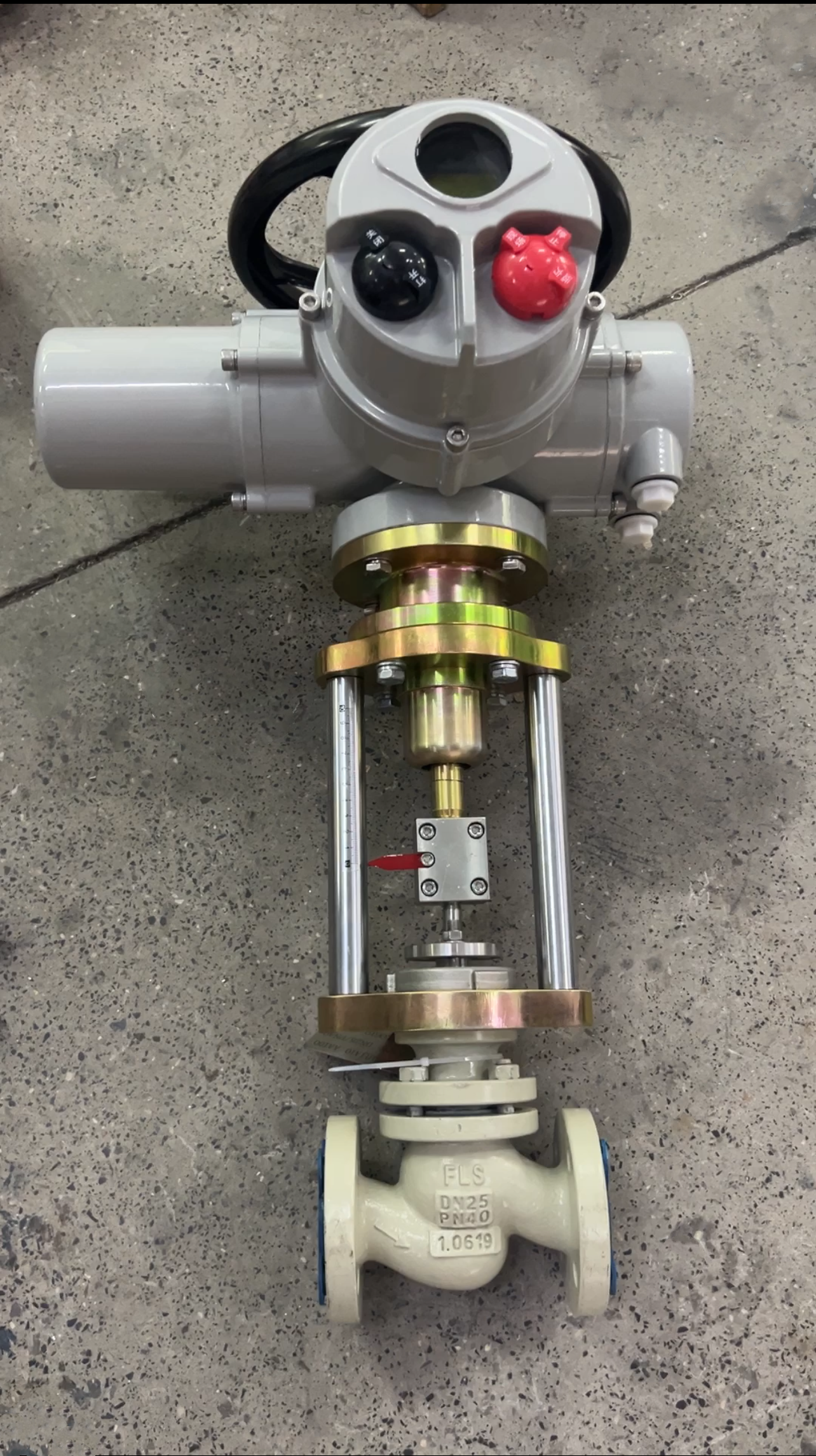

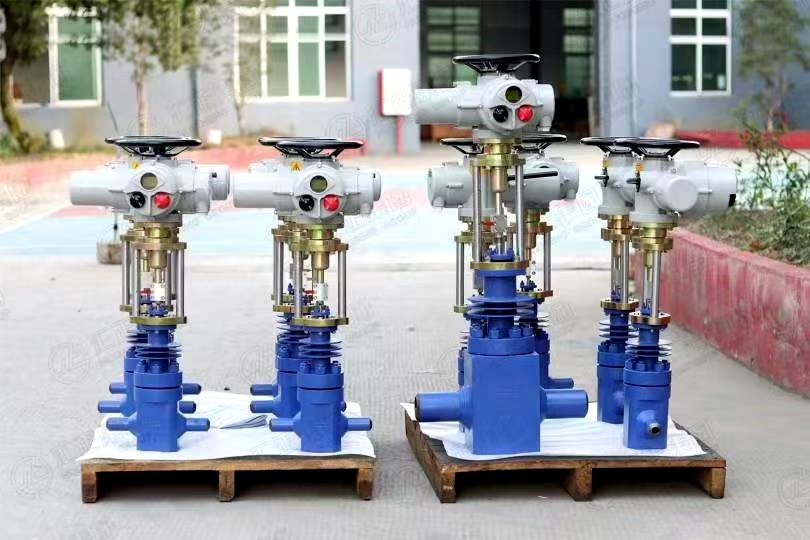

　　电动执行机构与阀门连接通过支架和哈夫实现，主要与调节阀配合使用。输出螺杆与调节阀螺杆需留有一定间距（5~10mm），连接时执行机构与阀门需保持同为全关位置。

　　5.电气接线

　　l检查电源电压是否与执行机构铭牌上的标称相符。

　　l确保所有电缆线为失电状态。

　　l为了保证执行机构的防护等级，必须保证使用安装电缆密封接头,必要时可用防水胶带缠绕密封，确保进线接头不进水。

　　l暂不使用的进线孔仍然使用出厂时配套的密封旋塞及密封圈密封信号电缆需使用带屏蔽层的电缆。
