| 型号 |
ZGS5 |
类型 |
水力碎浆机 |
| 加工定制 |
是 |
槽体尺寸 |
2200 |
| 公称容积 |
5 |
碎浆浓度 |
5 |
| 一次装浆量 |
250 |
工作转速 |
360 |
| 出浆管径 |
250 |
进气孔管径 |
80 |
| 进水孔管径 |
80 |
绞笼直径 |
420 |
| 电机功率 |
55 |
工作电压 |
380 |
| 生产能力 |
15 |
外形尺寸 |
/ |
| 重量 |
/ |
产地 |
山东诸城 |
| 厂家 |
山东水美环保设备有限公司 |
|
一．概述：
ZGS型高浓水力碎浆机是废纸制浆流程中不可缺少的设备。该设备在工作过程中废纸总是处在高浓状态中（碎浆浓度一般保持在10-18%之间），在机械作用力下产生强烈的陆离和纸料之间的相互磨擦工作，配合各种化学助剂（例如：脱墨剂、、硅酸钠、、表面活性剂等）和纸机烘缸排出的冷凝水（温度：60-97Co）的辅助加温作用使油墨从纸页上脱离下来，必要时还可以通蒸汽加温，以达到脱除油墨的效果。在温度和化学助剂的软化作用下加快了纸料的碎解速度，降低了因强力碎解对纸张纤维的损伤，保证了纤维的长度和柔韧性。节省了碎浆时间，提高了效率。
本机设计新颖合理，操作简单，是中小造纸厂家倍受好评的产品。
二．结构组成及工作原理：

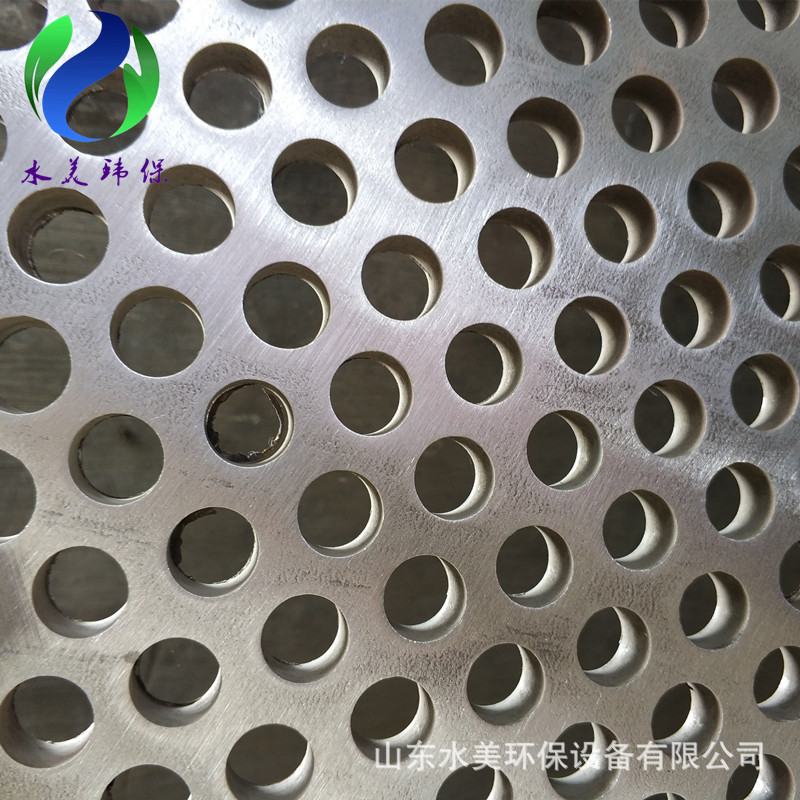

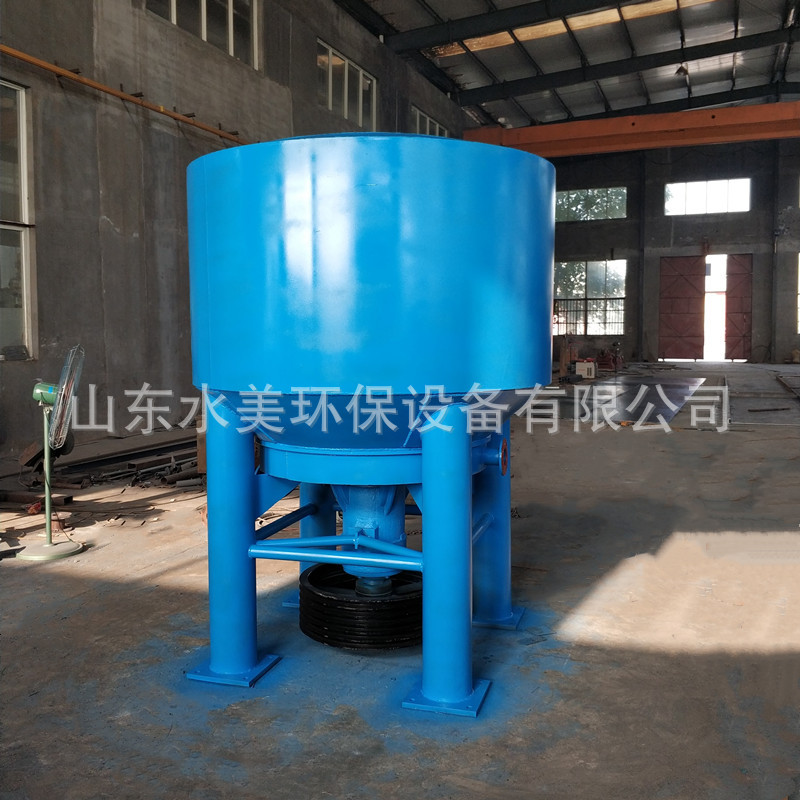

本设备为立式结构，主机组成部件有：（桶体、转子采用双头螺旋和飞刀相结合的结构、筛板、浆室、轴承体总成皮、带轮、支脚等）
主要碎浆机构是双头螺旋转子（俗称：搅龙）及飞刀。
碎浆时由电机经皮带轮变速后，带动主轴上的双头螺旋转子高速旋转，使浆料受到搅龙由上向下的压力，浆料在桶体内做‘X’型运动，到达底部后向四周散开并沿通体翻起。如此循环工作，以达到碎浆目的，由于转子和螺旋叶片的剪切点较弱，所以对废纸的纤维不会造成损坏。同时对废纸中的轻物质（如塑料附膜等）仅起到剥离作用，不会形成碎片，更利于从浆料中筛除。
三．规格及技术参数：
| 型号 项目名称
|
ZGS5
|
ZGS8
|
ZGS10
|
ZGS15
|
ZGS20
|
ZGS25
|
ZGS33
|
|
公称容积M3
|
5
|
8
|
10
|
15
|
20
|
25
|
33
|
|
生产能力（t/d）
|
12-15
|
18-20
|
20-30
|
40-50
|
50-60
|
60-80
|
80-100
|
|
碎解浓度%
|
10-16
|
10-16
|
10-16
|
10-16
|
10-16
|
10-16
|
10-16
|
|
槽体直径 mm
|
2200
|
2500
|
2800
|
3200
|
3600
|
4000
|
4400
|
|
叶轮直径 mm
|
1100
|
1200
|
1250
|
1400
|
1700
|
1800
|
2000
|
|
叶轮转速 rpm
|
320
|
320
|
330
|
300
|
220
|
180
|
150
|
|
筛孔直径 mm
|
12-20
|
12-20
|
12-20
|
12-20
|
12-25
|
12-25
|
12-25
|
|
稀释口径mm
|
89
|
89
|
89
|
108
|
108
|
133
|
133
|
|
放浆口径mm
|
219
|
273
|
273
|
273
|
325
|
426
|
426
|
|
上节能型配用电机
|
Y225M/6 37kw
|
Y250M/6 55kw
|
Y280S/6 75kw
|
Y280M/6 110kw
|
|
|
|
|
配用电机（kw/6）
|
75
|
110
|
132
|
160
|
220
|
280
|
320
|
|
设备重量（kg）
|
|
|
|
|
|
|
|
注：筛孔直径可根据用户需要制作。
无特殊要求本设备主要材质为碳钢板和铸铁件制成。也可根据客户要求定做与浆料接触纯不锈钢的。
