ER430不锈钢焊丝 ER430氩弧焊丝ER430实芯气保焊丝

　　Y304L不锈钢药芯焊丝E304LT1-1药芯气保焊丝 不锈钢药芯焊丝 价格

　　308L不锈钢药芯焊丝 (承压设备用）

　　符合GB/T 17853 308LT1-1 AWS A5.22 E308LT1-1

　　说明:E308LT1-1是一种CO2气体保护不锈钢药芯焊丝，电弧柔和稳定，飞溅少，成形美观，脱渣容易，具有良好的焊接工艺性能，可进行全位置焊接。熔敷金属具有良好的力学性能及抗晶间腐蚀性能。

　　用途:用于焊接工作温度低于300℃的耐腐蚀的06Cr19Ni10,06Cr18Ni11Ti的不锈钢结构。用于301，302，304，304L，308，308L等不锈钢材料的焊接。

　　熔敷金属化学成分(%) (保护气体：CO2)

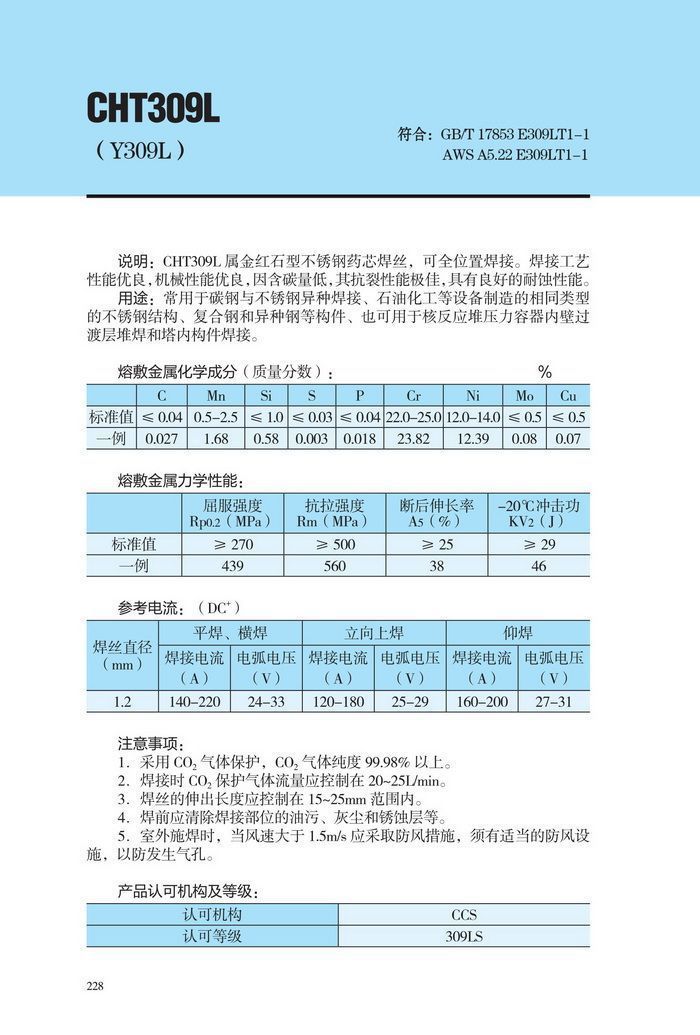

　　309L不锈钢药芯焊丝(承压设备用）

　　符合GB/T 17853 E309LT1-1

　　AWS A5.22 E309LT1-1

　　说明:E309LT1-1是一种CO2气体保护不锈钢药芯焊丝，电弧柔和稳定，飞溅少，成形美观，脱渣容易，具有良好的焊接工艺性能，可进行全位置焊接。熔敷金属具有良好的抗裂性能。

　　用途:用于合成纤维、石油化工等设备制造的相同类型的不锈钢结构及复合钢、异种钢等构件，也可用于核反应堆、压力容器内壁过渡层堆焊和塔内构件焊接。

　　316L不锈钢药芯焊丝(承压设备用）

　　符合GB/T 17853 E316LT1-1

　　AWS A5.22 E316LT1-1

　　说明:E316LT1-1是一种CO2气体保护不锈钢药芯焊丝，具有良好的焊接工艺性能，可进行全位置焊接。熔敷金属具有良好的耐热、耐腐蚀及抗裂性能。

　　用途:用于碳022Cr17Ni12Mo2不锈钢,也可用于焊后不能进行热处理的铬不锈钢及复合钢和异种钢的焊接。

　　317L不锈钢药芯焊丝(承压设备用）

　　符合GB/T 17853 E347T1-1

　　AWS A5.22 E317LT1-1

　　说明:E317LT1-1是一种CO2气体保护不锈钢药芯焊丝,电弧柔和稳定，飞溅少，成形美观，脱渣容易，具有良好的焊接工艺性能，可进行全位置焊接。由于熔敷金属的奥氏体组织中含有铁素体，因此具有良好的抗裂性。

　　用途:适用于焊接低碳18%Cr-12%Ni-2%Mo-N不锈钢（SUS316LN等），低碳19%Cr-13%Ni-3%Mo不锈钢（SUS317L等）。

　　347不锈钢药芯焊丝(承压设备用）

　　符合GB/T 17853 E347T1-1

　　AWS A5.22 E347T1-1

　　说明:E347T1-1是一种CO2气体保护不锈钢药芯焊丝,电弧柔和稳定，飞溅少，成形美观，脱渣容易，具有良好的焊接工艺性能，可进行全位置焊接。E347T1-1成分中因含有Nb，能有效改善耐腐蚀性，尤其提高抗晶间腐蚀性能。

　　用途:适用于焊接18%Cr-8%Ni-Nb不锈钢（SUS347等），低碳18%Cr-8%Ni-Ti不锈钢（SUS321等）。

　　2209不锈钢药芯焊丝 (承压设备用）

　　符合GB/T 17853 E2209T1-1 AWS A5.22 E2209T1-1

　　说明:E2209T1-1是一种CO2气体保护不锈钢药芯焊丝,主要成分是22Cr-9Ni-3Mo-N，为奥氏体-铁素体双相不锈钢药芯焊丝，可全位置焊接。由于熔敷金属奥氏体相与铁素体相匹配均衡，所以熔敷金属兼有奥氏体不锈钢的综合性能和铁素体不锈钢的抗应力腐蚀特性，从而成为石化行业应用中一种新兴的材料。焊接作业性—电弧稳定、成形美观、飞溅极少，X-Ray合格率高。

　　用途:适用于2205系列双相不锈钢全位置焊接的药芯焊丝。

　　310不锈钢药芯焊丝(承压设备用）

　　符合：GB/T 17853 E310T1-1 AWS A5.22 E310T1-1

　　说明：ER310是不锈钢用药芯焊丝,电弧柔和稳定，飞溅少，成型美观，脱渣容易，具有良好的焊接工艺性能，可全位置焊接。

　　用途：用于焊接25-20（310）型不锈钢及不锈钢衬里，也可以用于异种钢以及高铬钢、高锰钢等的焊接。

　　1. 焊接处须彻底清除油污、铁锈、水份等表面杂质，以防焊接时产生气孔、裂纹等，清理时，坡口面及周围要磨出金属光泽。

　　2. 为使焊缝获得良好的机械性能，焊接的保护气体建议采用纯CO2，保护气体流量以20-25L/min为优，干伸长度以15-25mm之间为宜。

　　3. 以上焊接方法、条件及规范的建议仅供参考，用户在将焊丝用于正式产品焊接前应根据自身焊接特点进行工艺评定。

　　价格说明
