| 型号 |
60D |
类型 |
滑动导轨 |
| 滑行轨迹 |
直线导轨 |
是否库存 |
否 |
| 是否批发 |
是 |
额定动载荷 |
行程而定 |
| 额定静载荷 |
行程而定 |
材质 |
铝合金材 |
| 滑轨宽度 |
42 |
滑块个数 |
1 |
| 产地 |
深圳 |
厂家 |
SATA仕达通 |

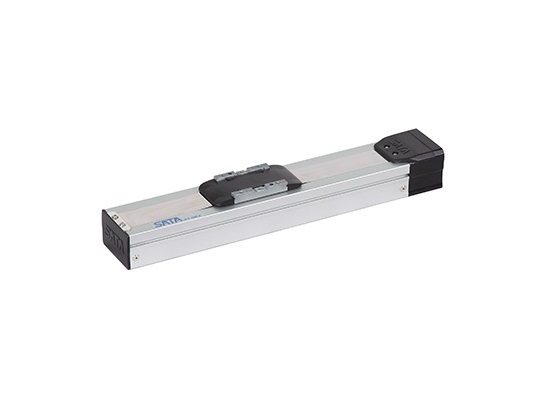

SATA一般螺杆滑台60D
1. 进口铝型材品质，刚性高于同行
2. 传动件均为进口大品牌,精度寿命保证
3. 全系列动态试车,每台均有二维码,品质看得见
SATA一般螺杆滑台60D规格表
马达出力：100W
单向重复精度：±0.01mm
滚珠丝杆外径：12/12mm
滚珠丝杆导程：5/10mm
速度：250/500mm/s
水平使用：30/15kg
垂直使用：9/5kg
额定推力：250/130N
行程：100-800mm
SATA直线模组是由以下几点组成
1.伺服电机：
让直线模组可以高精度，高稳定性，高速运行，实现各种运用需求
2.线性滑轨：
实现直线往复运动，拥有比SBR轴承更高的额定负载，也能负载一定的扭矩，可在高负载的情况下让直线模组实现高精度运动等。
3.联轴器：
将伺服电机与滚珠丝杆连接，传递电机扭矩，稀释角向和轴向偏差。
4.滚珠丝杆：
是将回转运动转化为直线运动，滚珠丝杠由螺杆、螺母和滚珠组成。
5.铝合金本体：
本体刚性高,热变形量小,保证了负载状态下的实际精度。
6.轴承：
日本NSK高精密轴承，保障滑台的持续运转以及精度。
7.支撑座：
具有高刚性、高精度的超小型角接触球轴承，能很好的消除轴向间隙。轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。
8.光电开关：
欧姆龙光电开关满足高精度位置检测的需求。
SATA线性模组使用说明：
1、滑台出货，在动态及静态方面均采取严格品质管制，确保客户使用上的精度及顺畅；
2、客户于滑台正常使用二个月后，进行次保护，以后采每月保护一次，确保滑台之顺畅；
3、保护所使用润滑油规格；
滚珠螺杆保护油为一般市售润滑油，粘度建议为30-40cst的润滑油。
线直线导轨保护油为一般市售润滑油，粘度建议为30-150cst的润滑油。
无尘系列保护油为无尘润滑油。
4、每月保护时可同时检查Sensor的检知光电区是否有异常或灰尘，如果有，可以用干式无尘布擦拭。
