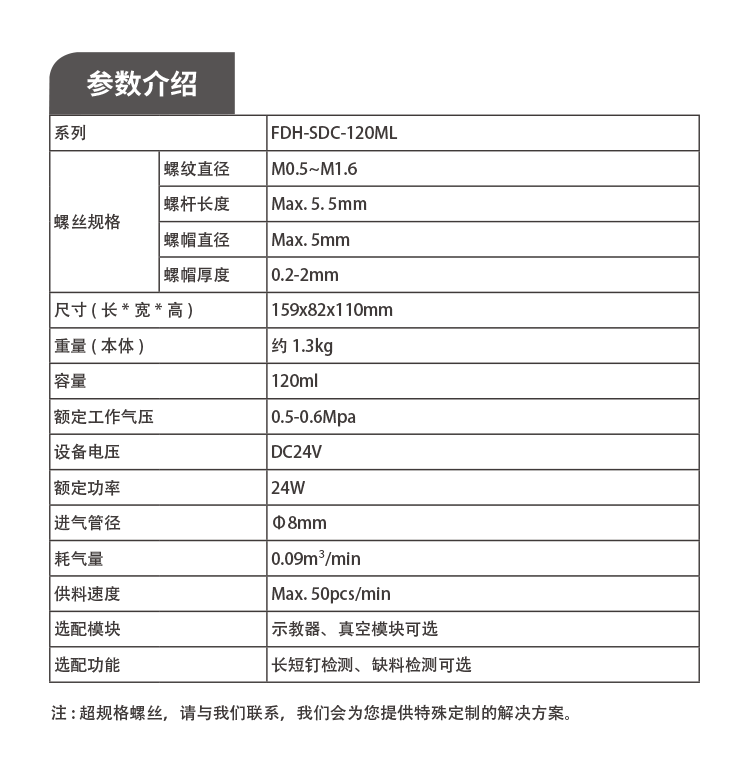

自动螺丝供给机参数

自动螺丝供给机介绍

　　丹尼克尔自主研发新一代真空吸附式排列机，专为微小型精密螺丝的自动送料需求而设计，适用于产品生命周期短、生产创新压力高的电子行业。

　　采用真空吸附原理，将螺丝按一定的顺序吸附到相应的孔位，并采用金属结构，重复精度高。采用分体式结构，独立的真空和控制模块，减少对设备台面的体积要求，送钉本体结构更加紧凑，可灵活适配各种安装工况。水车式上料，上料概率更高。可以满足用户对设备零卡料的要求，不会因为螺丝的卡入、堵塞问题而导致作业停止，很大程度减少了设备维护次数，满足用户高稳定性的需求。

　　系统由送钉机、真空模块组成，根据客户情况选配示教器模块，选择示教器模块工况可通过RS485 给送钉机供电。无示教器，通过IO 接入客户设备供电。

　　为了提高真空模块使用效率，标配真空过滤器，减少杂质对真空度的影响，提高上钉效率。

自动螺丝供给机优势

　　1、轨道可调，通过更换转盘、上板和调整导轨，可适用M1.0-M5.0的螺丝，螺丝长度可达12mm（需定做）；

　　2、噪音低、不易卡料，卡料时有反转和故障报警功能；

　　3、体积小巧不占空间，上料和振动可单独控制；

　　4、重复精度高，可达±0.02mm;

　　5、有信号输出，配合自动机使用，可与日本HISO机器互换；

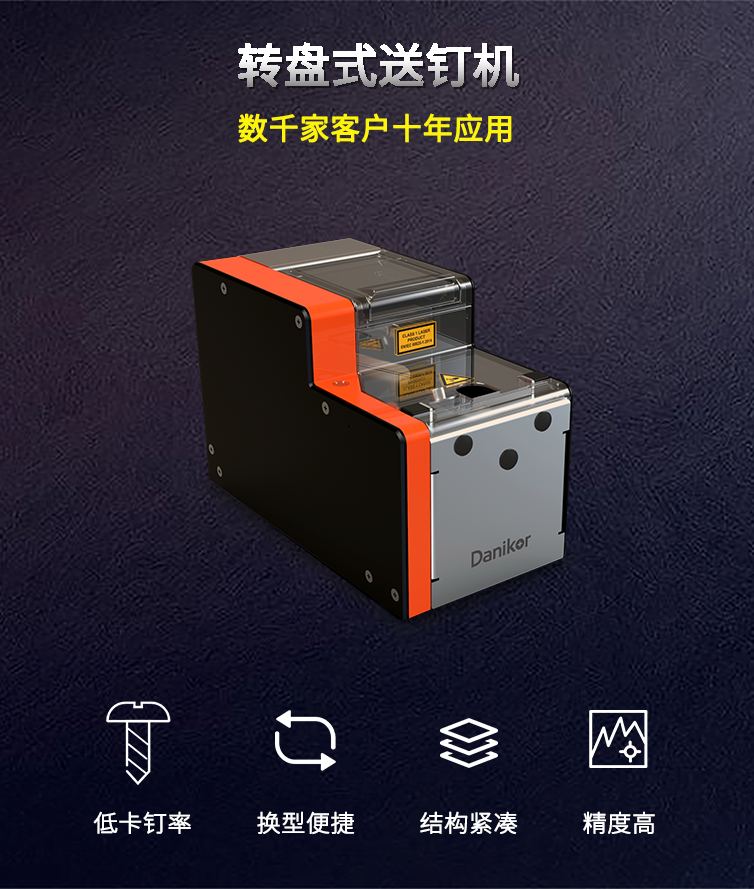

　　该小型螺丝排列机提供一种真空转盘式传动机构，能够使得螺丝送料运行更平稳可靠，避免了螺丝在送钉过程中的卡钉问题，真空转盘式小型螺丝排列机传动机构包括电机、驱动齿轮、传动齿轮、传动轴、支撑板、锁止轮、少齿数齿轮、主传动轴、等分圆弧轮、主减速齿轮和送钉转盘，其特征是:支撑板上固定电机，电机的输出端连接驱动齿轮;支撑板上通过轴承转动连接传动轴，传动轴一端连接传动齿轮，传动轴另一端连接锁止轮和少齿数齿轮，传动齿轮和驱动齿轮啮合连接;主传动轴上通过轴承转动连接等分圆弧轮、主减速齿轮和送钉转盘，主减速齿轮与少齿数齿轮啮合连接，等分圆弧轮上设有多个圆弧凹槽，圆弧凹槽与锁止轮吻合连接，多个圆弧凹槽沿圆周方向均匀分布
