XSB5-AHK1R4A1M2VO

　　""选择后确认，并返回到上次菜单。在编程方式退回到测量模式的情况下，仪表会提示"SAVE-YES"，选择"MENU"表示不保存退出，选择" "保存退出。使用要求:所有的仪表在次使用的时候，请检查仪表的参数周所在配电系统中需要的参数的一致性。例如，对于AC380V、200A/5A的线路中需要配置AC400V、200A/5A的仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中，只需要将仪表的CT变比"T.I"修改为80就可以了。在一般情况下，仪表后面的标签中都表注了仪表的类型参数和出厂设置参数。在正确的配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。

　　力值显示控制仪

　　称重显示器，是电子衡器中显示被称物的质量和称量状态的仪表。称重显示器原为模拟指示式，由误差放大器、可逆电机、平衡电桥、激励电源、度盘和指针等部分组成，按自动平衡电子电位差计原理工作。它称量速度慢，功能单一，准确度低，现已基本被淘汰。现用称重显示器为数字显示式。

　　结构原理

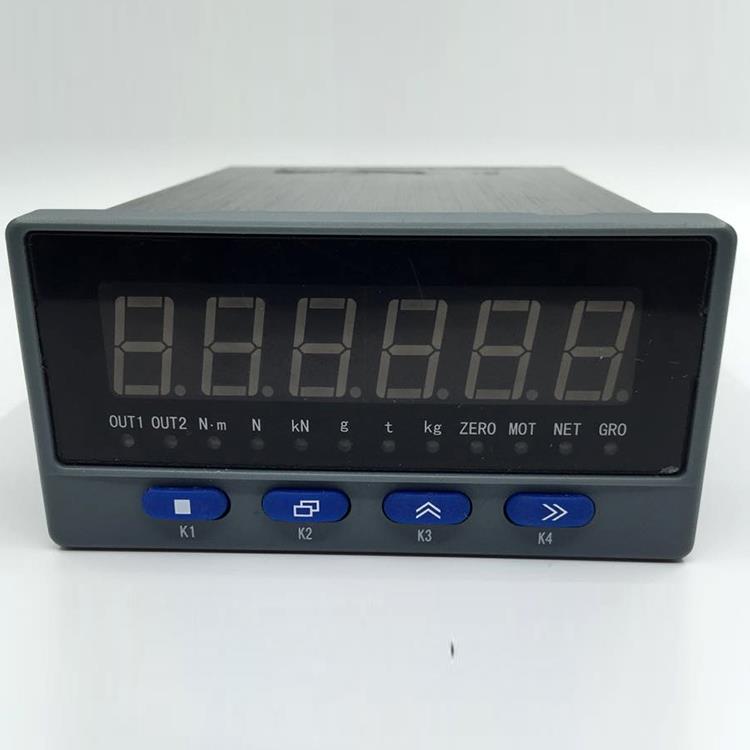

　　数字显示式称重控制显示器(简称数显器)的品种很多，图1所示是其中的一种。数显器接受处理的是称重传感器输出的电信号。电信号有模拟量也有数字量，最常见的是几至几十毫伏的模拟电压。数显器的电路原理如图2 所示。激励电源供给称重传感器工作电源，同时供给A/D(模/数)转换单元基准电压，其稳定度一般在 0.1%以上。放大单元通常采用测量放大器结构，接受、放大称重传感器的信号。放大倍数一般为数百倍。滤波单元滤掉从机外混入的和放大器自身产生的电噪声。A/D转换单元把模拟量转换成数字量，转换位数通常取二进制数14位以上。数据处理单元是以微处理器为核心，使用外围支持芯片组成的，它在程序的控制下完成采集数据、运算、存贮等一系列操作，处理结果送到相应接口上。显示单元以数字、文字或图表等形式显示出称量值和称量状态，并可通过接口与外部设备联络。

　　性能特点

　　数显器的性能包括计量性能、功能、环境适应能力、安全性和可靠性 5个方面。与通用的数字仪表相比，数显器具有5个特点:①自带传感器激励电源，使用方便;②采用比率型A/D转换和倍频技术，计量性能中的长期稳定性好;③软件能真切地仿真振动、空秤变动、物料落差等称量特征，显示快、准、稳;④机内有空秤置零、零点跟踪、定标、秤量、分度位等参数的设定单元，改定方便，通用性强;⑤带输出接口，能够联接多种外部设备，方便地实现系统控制。

　　""选择后确认，并返回到上次菜单。在编程方式退回到测量模式的情况下，仪表会提示"SAVE-YES"，选择"MENU"表示不保存退出，选择" "保存退出。使用要求:所有的仪表在次使用的时候，请检查仪表的参数周所在配电系统中需要的参数的一致性。例如，对于AC380V、200A/5A的线路中需要配置AC400V、200A/5A的仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中，只需要将仪表的CT变比"T.I"修改为80就可以了。在一般情况下，仪表后面的标签中都表注了仪表的类型参数和出厂设置参数。在正确的配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
