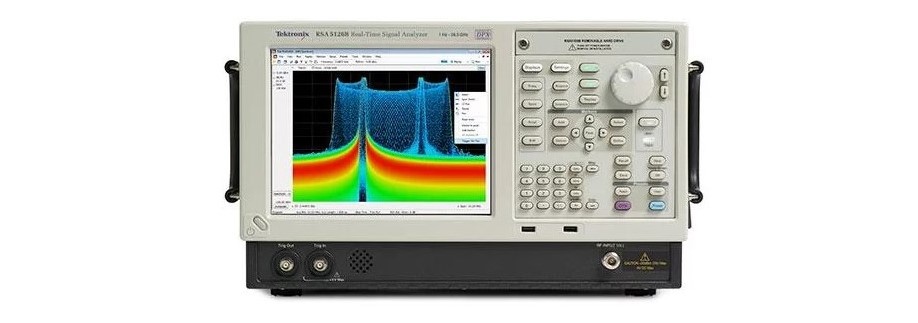

美国泰克 RSA5103B 频谱分析仪
RSA5000系列实时信号分析仪代替了传统仪器，为您完成日常任务提供了所需的测量信心和功能。RSA5000系列提供了行业的实时指标，包括100%检测概率短信号持续时间和实时动态范围。通过 RSA5000 系列仪器，您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。
美国泰克 RSA5103B 频谱分析仪 产品概述
主要性能指标
+17 dBm 三阶交调点，2GHz
±0.3dB 幅度精度至 3GHz
显示的平均噪声电平：–142 dBm/Hz @ 26.5 GHz, –157 dBm/Hz @ 2 GHz, –150 dBm/Hz @ 10 kHz
提供的内置预放：DANL -156 dBm/Hz @ 26.5 GHz, -167 dBm/Hz @ 2 GHz
相位噪声：–113 dBc/Hz @ 1 GHz, –134 dBc/Hz @ 10 MHz 载频, 10 kHz 偏置
高速扫描，高分辨率，低噪声：1 GHz 扫描 @ 10 kHz RBW, <1 秒
带有HD选项时实时无杂散动态范围80 dB
主要特点
实时信号处理功能缩短查障时间，提高设计信心
每秒3,125,000 个频谱以 100% 检测概率捕获 0.434 μs 的信号
Swept DPX 频谱在整个频率范围内实现的信号发现能力
高级 DPX 包括扫频 DPX、无隙 DPX 三维频谱图和 DPX 零频宽及实时幅度、频率或相位
触发功能放大问题
DPX density? 触发频域中0.434 μs 的事件，区分连续信号与偶发事件
高级时间判定触发、欠幅脉冲触发和频率边沿触发可以捕获20 ns 的复杂信号
捕获信号
25, 40, 85, 125 或 165 MHz 采集带宽
HD 选项在整个采集带宽上实现 80 dB 的无杂散动态范围
在 165 MHz 带宽下采集 5 秒以上的数据
宽带预选滤波器，在直到 165 MHz 的整个分析带宽中提供无像频测量
在日常工具中提供更多标准分析，超过您的预期
测量包括通道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI检测器
幅度、频率、相位相对于时间关系、DPX 频谱和三维频谱图
相关多域显示
多种性能选项实现了实时和动态范围及分析，提供了额外的价值
高动态范围选项在的采集带宽内提供了无可比拟的 80 dBc 无杂散分析功能
高性能 DPX 提供了行业的 100% 检测概率短信号持续时间
选配应用软件，为特定应用和标准增加专用测量
AM/FM/PM 调制和音频测量(选项 10)
相位噪声和抖动(选项 11)
自动稳定时间测量 (频率和相位) (选项 12)
超过 30 种脉冲测量，可望采集超过 200,000 个脉冲，实现后期分析和累积统计。(选项 20)
通用数字调制分析(选项 21)为 20 多种调制类型提供矢量信号分析仪功能
简单全面地进行 APCO Project 25 发射机一致性测试和分析，包括第 1 期 (C4FM) 和第 2 期 (TDMA) (选项 26)
WLAN 分析，包括802.11 a/b/g/j/p、802.11n 和 802.11ac (选项23、24、25）
噪声因数和增益测量（选项 14）
Bluetooth® 分析（选项 27 和选项 31）
手动和自动测量地图绘制及信号强度功能，用音频音调及可视方式表示接收信号强度（选项 MAP）
LTE? FDD 和 TDD 基站 (eNB）发射机 RF 测量 （选项 28）
信号分类和调查
EMC/EMI 预符合性和故障排除（选项 32）
Applications
宽带雷达和脉冲式 RF 信号
频率捷变通信
宽带卫星和微波回程链路
教育
长期演进 (LTE)、蜂窝
EMC/EMI 预一致性检查和故障排除
美国泰克 RSA5103B 频谱分析仪 技术参数
| 型号
|
RSA5103B
|
RSA5106B
|
RSA5115B
|
RSA5126B
|
|
频率范围
|
1 Hz ~ 3 GHz
|
1 Hz ~ 6.2 GHz
|
1 Hz ~ 15 GHz
|
1 Hz ~ 26.5 GHz
|
|
实时采集带宽
|
25 MHz, 40 MHz, 85 MHz, 125 MHz, 165 MHz
| |||
|
100% POI 的短事件持续时间
|
2.7 μs @ 165 MHz带宽 (0.434 us, 选项 300) 2.8 μs @ 85 MHz带宽(0.551 us, 选项 300) 3.0 μs @ 40 MHz带宽(0.79 us, 选项 300) 3.2 μs @ 25 MHz带宽(0.915 us, 选项 300)
| |||
|
SFDR（典型值）
|
>75 dBc (25/40 MHz) >73 dBc (85/165 MHz) ≥ 80 dBc (选项 B85HD, B125HD, B16xHD)
| |||
|
触发模式
|
Free run, Triggered, FastFrame
| |||
|
触发类型
|
功率，频率模板，频率边沿，DPX 密度，欠幅脉冲，时间判定
| |||
| 幅度
| |
|
技术规格不包含失配误差
| |
|
测量范围
|
显示的平均噪声电平至可测量输入
|
|
输入衰减器范围
|
0 dB - 55 dB，5 dB 步进
|
|
安全输入电平
|
|
|
平均连续输入电平
|
+30 dBm (RF ATT ≥10 dB, preamp off)
|
|
平均连续输入电平
|
+20 dBm (RF ATT ≥10 dB, preamp on)
|
|
脉冲式 RF
|
50 W（RF ATT ≥30 dB，PW <10 μs，1% 占空比）
|
|
可测量输入电平
| |
|
平均连续输入电平
|
+30 dBm (RF ATT: Auto)
|
|
脉冲式 RF
|
10 W（RF 输入，RF ATT： Auto，PW <10 μs，1% 占空比重复性脉冲）
|
|
DC 电压
|
±5 V
|
|
对数显示范围
|
0.01 dBm/div 至 20 dB/div
|
|
显示分度
|
10 个分度
|
|
显示单位
|
dBm、dBmV、瓦特、伏特、安培、dBuW、dBuV、dBuA、dBW、dBV、dBV/m 和 dBA/m
|
|
标记读数分辨率，dB 单位
|
0.01 dB
|
|
标记读数分辨率，伏特单位
|
参考电平相关， 0.001 μV
|
|
参考电平设置范围
|
0.1 dB步长, –170 dBm到+50 dBm (参考电平–50 dBm @ 中心频率<80 MHz)
|
|
电平线性度
|
±0.1 dB（参考电平 0 至 –70 dB）
|
