| 型号 |
ES-608 射频传导干扰模拟测试系统 |
|
◆ 产品特点
1、一体化设计，内置功率放大器、信号源、功率计、定向耦合器、6dB衰减器。
2、采用10.1寸电容触控屏，Android操作系统，中英文操作界面
3、系统频率范围：150kHz~300MHz
4、CDN法、电磁钳法、电流钳法80%调制下均支持10Vrms
5、支持1~99%幅度调制，调制频率1Hz~10KHz
6、整个系统校准时间小于60s
7、全自动校准、全自动测试
8、自动储存测试报告，报告格式可自由编辑
9、标配50或150Ω负载
10、支持校准或测试曲线任意变化。
◆ 符合标准IEC61000-4-6、GB/T17626.6、EN61000-4-6、YY0505、CISPR 35、IEC60601◆ 技术参数
| 系统输出参数 | |
| 频率范围 | 150kHz~300MHz |
| 输出阻抗 | 50Ω、150Ω |
| 正反向功率监测 | 支持 |
| 信号源 | |
| 频率范围 | 4kHz~400MHz |
| 分辨率 | 1kHz |
| 输出电平 | -38~﹢20dB |
| 分辨率 | 0.1dBm |
| 设定时间 | 1ms |
| 非调制信号 | 连续波 |
| 调制模式 | 幅度调制 |
| 调制频率 | 1Hz~10kHz |
| 调制深度 | 1~99%可调 |
| 分辨率 | 1Hz |
| 脉冲调制频率 | 1Hz~1kHz可调 |
| 占空比 | 1~100% |
| 频率分辨率 | 1Hz |
| 电压驻波比（VSWR) | 1:1.2 |
| 连接器 | N型 |
| 功率放大器 | |
| 频率输入范围 | 150kHz~300MHz |
| 输出功率 | 100W |
| 增益 | 48dB ±1dB |
| 谐波 | ＜15dBc |
| 谐波失真 | <-10dBc |
| 功率计 | |
| 频率范围 | 1kHz~400MHz |
| 线性测量范围 | -46dBm~+20dBm |
| 测量精度 | ±0.5dB |
| 底噪声 | 大于测量范围以下6dB |
| 输入回波损耗 | 20dB |
| 连接器 | N型 |
| 定向耦合器 | |
| 耦合度 | ＞80dB |
| 输入功率 | 150W |
| 频率范围 | 150kHz~400MHz |
| 通用参数 | |
| 输出接口 | N型母头 |
| 操作系统 | Android |
| 屏幕 | 1280×800LCD彩色液晶触摸显示，支持10点触控 |
| 语言 | 中文、英文切换 |
| 其他接口 | HDMI、RS485、USB、N型 |
| 使用环境 | 温度：10℃~40℃，湿度：30%~70% |
| 设备供电 | AC：100~250V@50Hz/60Hz |
| 外形尺寸 | 4U/19"标准机箱 |
| 重量 | 21kg |
◆ 应用领域新能源、低压电器、通讯通信、仪器仪表、家用电器、轨道交通、医疗器械、汽车电子、电力、灯具照明、工业设备等等

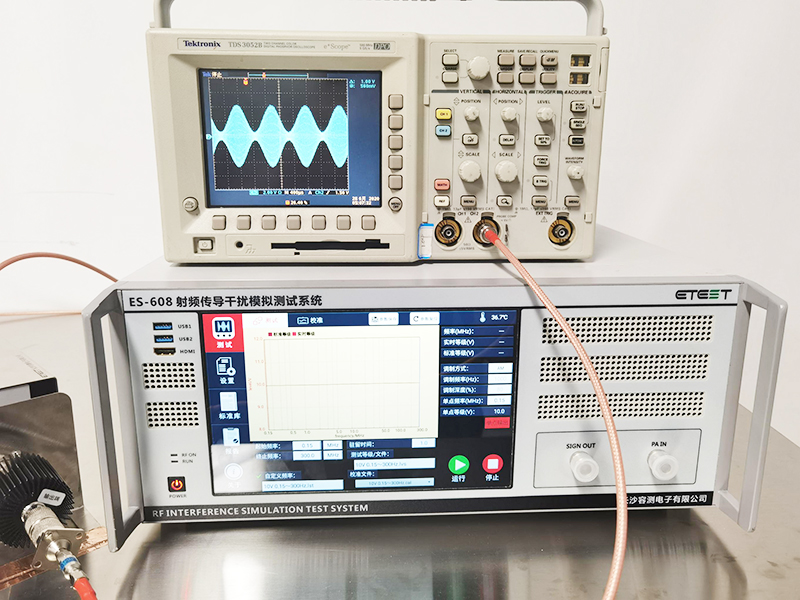

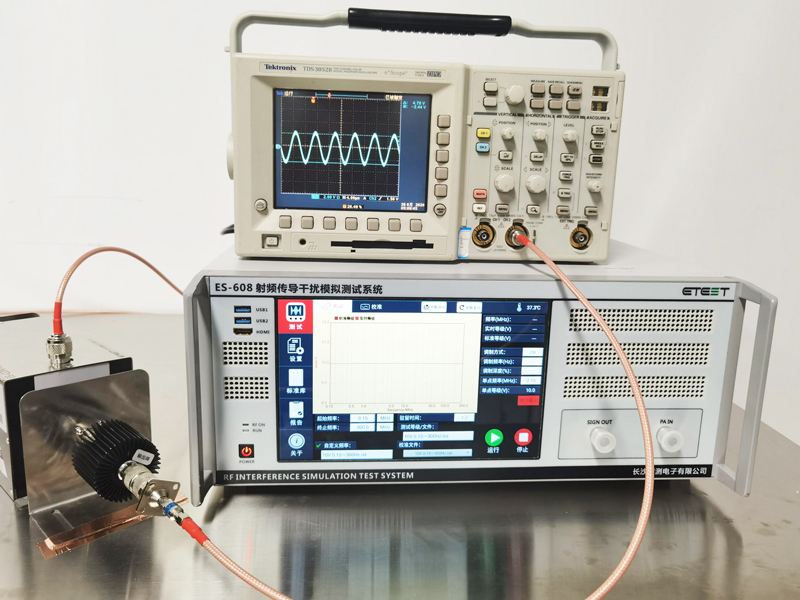

◆ 实测波形
