永联US-8F-750 双线圈绕线机 专为双线圈绕制设计

　　产品描述

　　全自动绕线过程无需人员参与，自动完成线圈包的拾取动作，可实现一人多机值守。

　　设备采用橡胶辊送料，适用于细线和薄线，送料速度更快且不易弯曲；对于大线径，采用模具气缸送料。

　　双导轨 + 精密斜齿轮传动，确保温度精度，同时送料电机与绕线头插补跟随，绕线过程中电机随动送料。

　　送料和切割机构能够将线材送入绕线槽，绕线过程中可压紧线材，防止线材跑位。

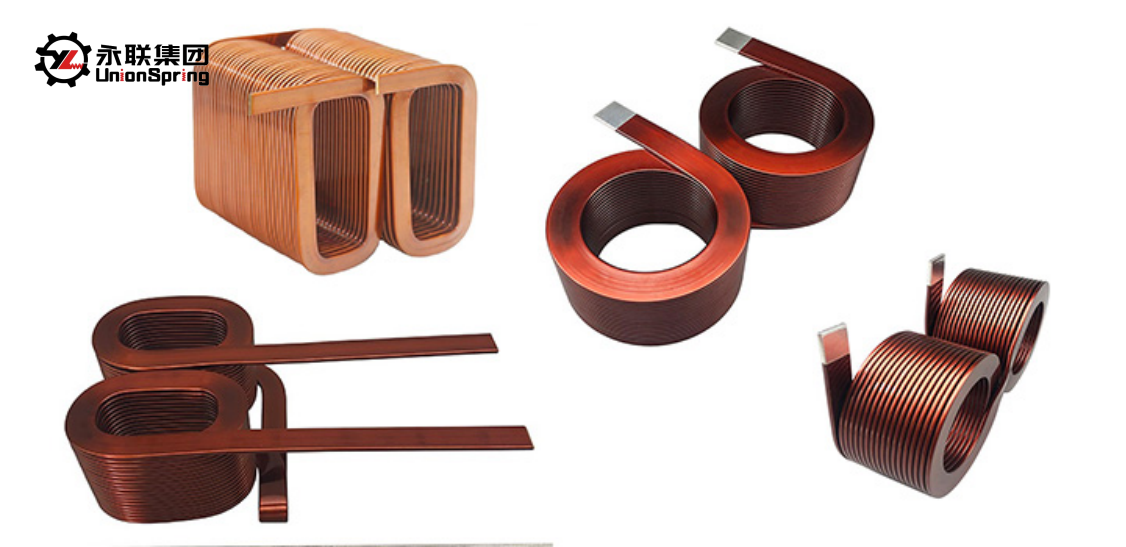

　　产品广泛应用于高频、新能源、网络变压器等行业。

　　US-8F-750 双线圈绕线机 是一款高效、精密的绕线设备，专为双线圈绕制设计，具有以下功能特点及应用领域：

　　功能特点：

　　全自动化操作

　　设备采用全自动绕线工艺，无需人工干预，自动完成线圈拾取、绕线、送料、切割等动作，支持一人多机操作，显著提高生产效率。

　　高精度绕线

　　配备精密伺服电机和斜齿轮传动系统，确保绕线过程中的高精度控制，满足复杂线圈的绕制需求。

　　多功能适应性

　　支持多种线径范围（Φ0.5-5.0mm），适用于不同规格的线圈绕制，灵活性高。

　　高效送料系统

　　采用橡胶辊送料机构，适用于细线和薄线，送料速度快且不易弯曲；对于大线径，采用模具气缸送料，确保稳定性和效率。

　　双导轨设计

　　双导轨 + 精密斜齿轮传动，确保设备运行平稳，温度控制，同时送料电机与绕线头插补跟随，实现高效同步绕线。

　　压线防跑位功能

　　送料和切割机构能够将线材送入绕线槽，并在绕线过程中压紧线材，防止线材跑位，确保绕线质量。

　　模块化设计

　　设备结构紧凑，模块化设计便于维护和升级，降低停机时间，延长设备使用寿命。

　　安全可靠

　　配备多重安全保护装置，如紧急停止按钮、防护罩等，保障操作人员的安全。

　　应用领域：

　　高频变压器

　　适用于高频变压器线圈的绕制，满足高精度和高效率的生产需求。

　　新能源行业

　　用于新能源汽车电机、光伏设备等领域的线圈绕制。

　　网络变压器

　　适用于网络变压器线圈的批量生产，提高生产效率。

　　电力设备

　　用于电力设备中电感器、互感器等线圈的绕制。

　　电子元器件

　　适用于各类电子元器件中的线圈绕制，如继电器、传感器等。

　　工业自动化

　　在自动化生产线中，用于线圈的批量绕制，提升生产效率。

　　技术参数

　　型号：US-8F-750

　　线径：Φ0.5-5.0毫米

　　轴数：7/8

　　送线电机：0.4千瓦*2

　　绕线电机：2.0千瓦*2

　　前后移动轴：0.4千瓦

　　抓料电机：0.4千瓦

　　折角电机：0.4千瓦

　　搬运电机：1.0千瓦

　　尺寸（长×宽×高）：9550*1500*1800毫米

　　重量：2500千克
