| 品牌 |
宙土 |
型号 |
MGTS-4B |
| 包装 |
托盘 |
零件状态 |
在售 |
| 长度 |
1000 |
外径 |
12 |
| 内径 |
9 |
钻孔 |
15 |
| 调节范围 |
9-12 |
最小包装量 |
100 |
| 数量 |
2000 |
封装 |
电缆轴 |
| 批号 |
20250718 |
|

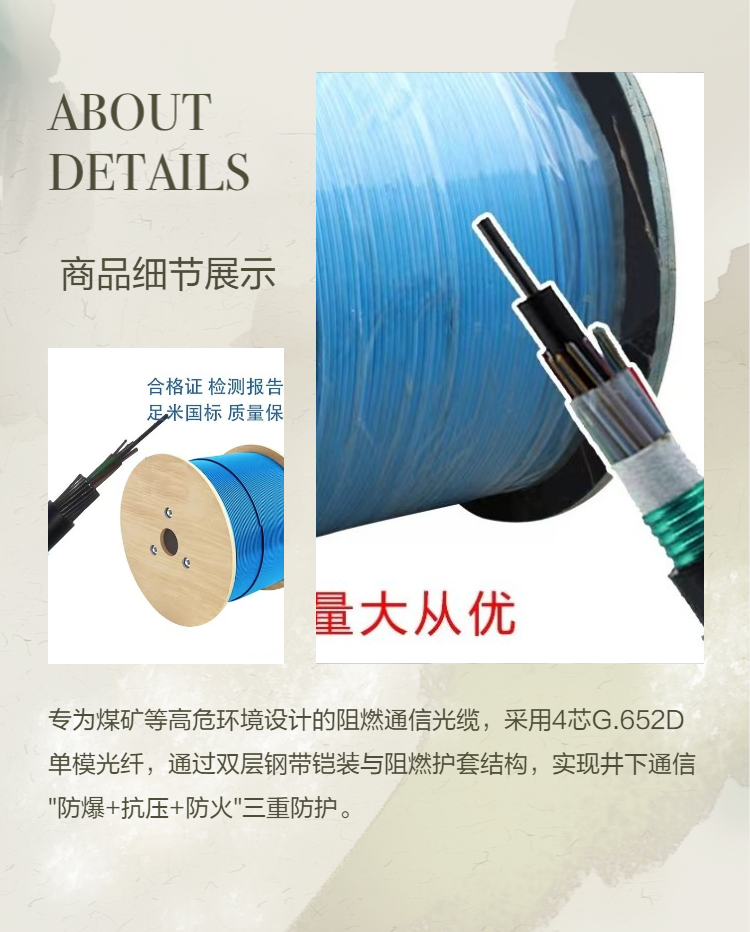

煤矿用阻燃通信光缆MGTS是专为矿井环境设计的特种光缆，需满足阻燃、防爆、抗机械冲击等严苛要求。其核心特性与应用如下：
一、型号定义与结构特点
型号解析：
MGTS中：
M：煤矿用（Mei Kuang）
G：通信光缆（Guang Lan）
T：阻水油膏填充（Tight Buffer）
S：钢带铠装（Steel Armor）
尾缀数字（如12B）表示光纤芯数与类型，例如12B代表12芯单模光纤（G.652D标准）。
结构类型：
1. 中心束管式：
适用芯数：2-12芯
结构：光纤→光纤膏→松套管→细钢丝→钢带→PE内护层→阻燃护套（蓝色）
层绞式：
适用芯数：2-144芯
结构：磷化钢丝中心加强件→光纤→松套管→钢带→PE内护层→阻燃护套
二、关键性能要求
1. 阻燃防爆：
护套采用阻燃PVC或聚烯烃，氧指数≥32%，通过GB/T 18380.3垂直燃烧测试。
高瓦斯矿井需选用阻燃等级A类（如MGTSV-KYJV）。
2. 机械防护：
钢带铠装层厚度≥0.15mm，抗侧压强度≥3000N/100mm。
抗拉强度：短期≥1500N，长期≥600N。
3. 环境适应性：
工作温度：-40℃ ~ +70℃，短期耐受85℃。
防护等级IP68，适应矿井潮湿、粉尘环境。
4. 传输性能：
单模光纤衰减≤0.36dB/km（1310nm）。
弯曲半径：静态≥10倍光缆外径，动态≥20倍。
三、应用场景与安装规范
核心场景：
井下视频监控（支持4K高清传输）。
瓦斯浓度监测、人员定位系统。
地面与井下通信骨干网络。
安装要求：
与电力电缆平行间距≥50cm，交叉处加金属隔板。
直埋深度≥1.2m，需敷设警示标识带。
四、选型与认证注意事项
项目
要求
安全认证
必须取得煤矿安全标志（MA认证），核验证书明细（含型号、有效期）。
芯数选择
长距离传输（>5km）选单模光纤（B1/G.652D）；短距离可用多模（A1）。
厂家资质
查验生产设备（如全自动氦检漏设备）、钢带厚度（≥0.15mm）。
警示：勿轻信低价供应商！劣质光缆钢带厚度不足易导致塌方压损，运维成本反增3倍。
