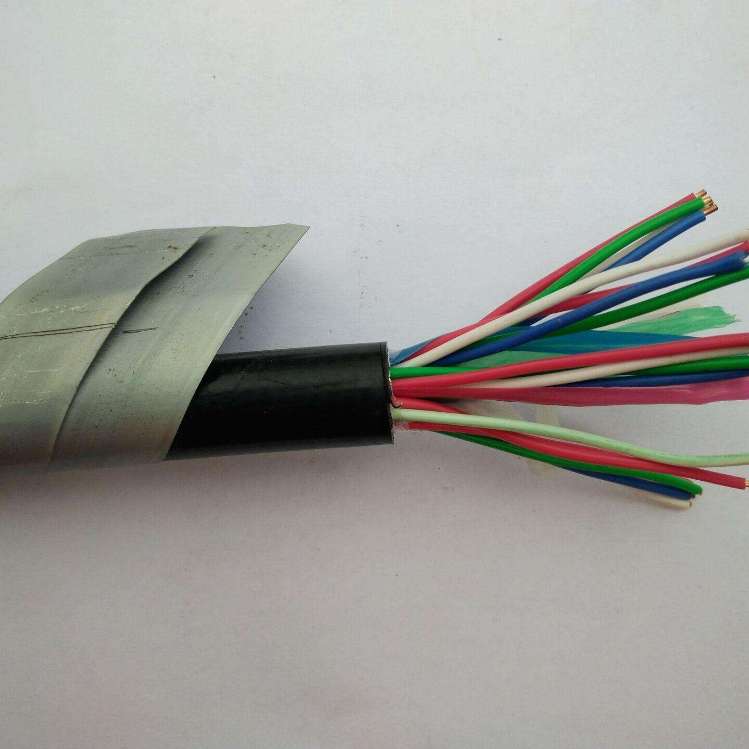

信号电缆PTYA23-48*1.0 技术解析?
?一、型号与结构定义?
?型号解析?：
?PTYA23-48×1.0?：
?PTY?：聚（PE）绝缘 + 聚（PVC）护套；
?A23?：铠装结构（双层镀锌钢带绕包铠装 + 聚外护套）?；
?48×1.0?：48芯独立导体，单芯截面积1.0mm2（导体直径约1.13mm）?。
?结构组成?：
?导体?：无氧铜绞线（直径1.0mm），导电率≥99.9%，支持低频信号传输?；
?绝缘层?：聚（PE）绝缘，厚度≥1.5mm，耐压1.5kV，抗老化性能优异?；
?屏蔽层?：铜丝编织屏蔽（覆盖率≥85%），抑制电磁干扰?；
?护套?：阻燃PVC外护套，氧指数≥32%，适应-40℃~+70℃环境?。
?
二、信号电缆PTYA23-48*1.0关键性能参数?
| ?参数?
|
?指标?
|
|
?工作温度?
|
-40℃~+50℃（长期），导体短期耐温+70℃?；
|
|
?抗拉强度?
|
≥1000N，铠装层可承受岩石直埋压力?；
|
|
?绝缘电阻?
|
≥3000MΩ·km（20℃时）?；
|
|
?电容参数?
|
线对工作电容≤70nF/km?；
|
|
?弯曲半径?
|
≥15倍外径（静态敷设时）?。
|
?三、核心应用场景?
?铁路信号传输?：用于轨道电路、信号灯、道岔控制系统?；
?高速铁路通信?：适配高速列车信号网络，保障安全运行?；
?城市轨道交通?：地铁及轻轨系统的信号控制与监测?；
?恶劣环境敷设?：铠装结构适用于直埋、岩石地区及潮湿隧道?。
?四、供应商与认证?
?认证?：
符合 ?GB/T 12528-2008? 铁路信号电缆标准，通过煤安认证（MA标志）及MT386阻燃测试?。
?
五、信号电缆PTYA23-48*1.0安装与维护要点?
?敷设要求?：
直埋深度≥1.2m，与高压电缆间距≥500mm?；
敷设温度≥-5℃（耐寒型可放宽至-10℃）?。
?维护检测?：
每半年检测绝缘电阻（≥3000MΩ·km）及屏蔽层连续性?；
铠装层锈蚀率≤5%时需涂覆防锈涂层?；
长期存放需成盘卷绕，避免阳光直射及接触有机溶剂?。
?备注?：出厂前通过 ?1.5kV/1min工频耐压测试? 及 ?MT386阻燃测试??
