矿用井筒铠装光缆MGTS33-24B

　　一、矿用井筒铠装光缆MGTS33-24B型号定义与核心结构

　　1. ?型号解码?

　　MGTS33?：

　　M?：煤矿专用

　　G?：通信光缆

　　T?：金属加强构件（磷化钢丝或钢带）

　　S?：钢-聚粘结护层

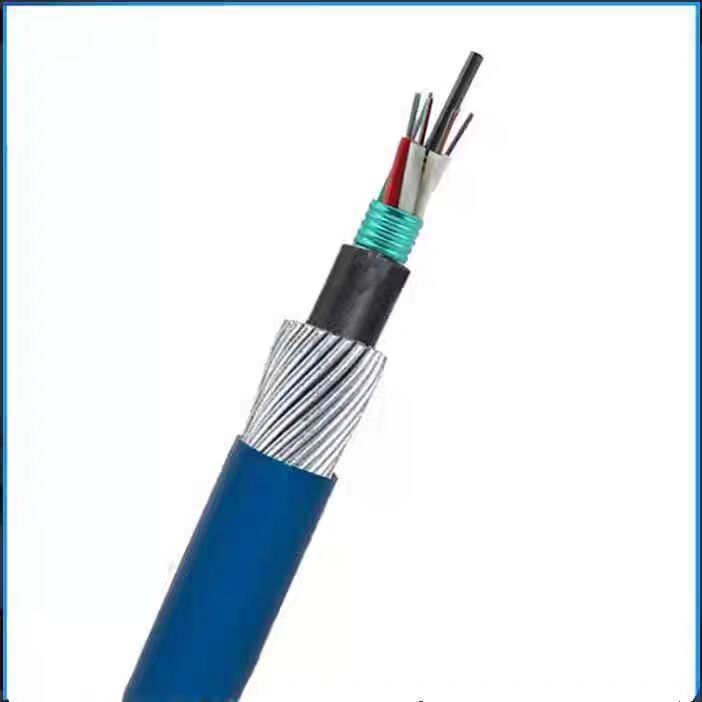

　　33?：双层钢丝铠装结构，提升抗压抗拉强度?

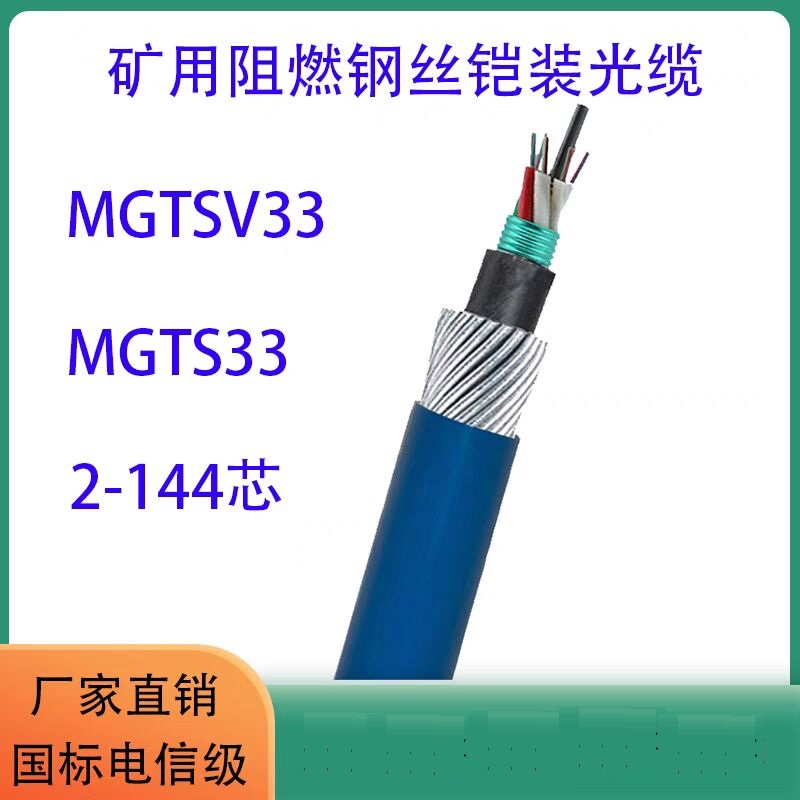

　　2. ?核心组成?

　　光纤单元?：松套管填充阻水油膏，全截面防水设计，适应矿井高湿度环境?57

　　加强层?：

　　中心加强芯：磷化钢丝或玻璃纤维增强塑料（FRP），提供纵向抗拉强度（≥1500N）

　　铠装层：双层钢丝编织或钢带铠装，抗侧压强度≥3000N/10cm?

　　护套系统?：

　　内护层：钢-聚复合层（PSP），增强机械防护?

　　外护套：蓝色阻燃PVC，通过煤安认证（MA标志）?

　　二、矿用井筒铠装光缆MGTS33-24B关键性能参数

　　三、核心性能优势

　　1. ?环境适应性?

　　全阻水设计?：松套管与缆芯填充阻水化合物，湿度≥95%环境下仍稳定工作?

　　耐腐蚀性?：护套材料抗酸碱、耐油污，适应矿井酸性水及粉尘环境?

　　2. ?机械防护?

　　抗冲击能力?：双层钢丝铠装可抵御落石、机械碰撞等外力冲击（抗压≥3000N/10cm）?

　　防鼠咬设计?：护套添加化学防鼠剂，通过IEC 60794-1-41标准?

　　3. ?安全认证?

　　强制煤安认证（MA），符合《煤矿安全规程》第468条通信线路要求?

　　四、典型应用场景

　　井下通信系统?：煤矿人员定位、瓦斯监测传感器信号传输?

　　安全监控网络?：矿井通风/排水设备远程控制?

　　工业自动化?：工厂设备间高速数据传输（带宽≥10Gbps）?

　　五、矿用井筒铠装光缆MGTS33-24B选型与安装规范

　　1. ?选型建议?

　　芯数选择?：

　　基础监控网络：4-8芯?

　　主干通信线路：24-144芯（推荐MGTS33-24B/36B）?

　　防护等级?：

　　高落石风险区域选双层钢丝铠装（MGTS33-XXB）?

　　2. ?安装要求?

　　竖井垂直敷设时，固定间距≤20米，避免自重拉断?

　　与动力电缆交叉时垂直夹角≥30°，并行间距≥50cm?

　　低温（<-15℃）敷设需预热护套，防止开裂?

　　六、维护与升级方向

　　智能监测?：集成DTS分布式测温功能，实现“通信+安全监测”双功能光缆?

　　材料升级?：逐步采用低烟无卤（LSZH）护套替代PVC，提升防火性能?

　　MGTS33矿用光缆通过?双层铠装+全阻水+煤安认证?三重防护，成为矿井通信网络的核心传输介质，其设计匹配井下复杂环境的抗压、抗干扰及安全需求?。选型需结合芯数、防护等级及智能化扩展需求综合评估。
