　　一体化现场温度变送器 WZ PB

　　【简单介绍】

　　二线制输出4-20mA，抗干扰能力强;节省补偿导线及安装温度变送器费用；安全可靠，使用寿命长冷端温度自动补偿，非线性校正电路

　　【详细说明】

　　1、应用

　　通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

　　2、特点

　　二线制输出4-20mA，抗干扰能力强；

　　节省补偿导线及安装温度变送器费用；

　　安全可靠，使用寿命长；

　　冷端温度自动补偿，非线性校正电路；

　　3、工作原理

　　防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。

　　热电偶（热电阻）产生的热电势（电阻）经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。

　　4、主要技术参数

　　产品执行标准

　　IEC584

　　IEC751

　　IEC1515

　　JB/T5518-91

　　JB/T7391-94

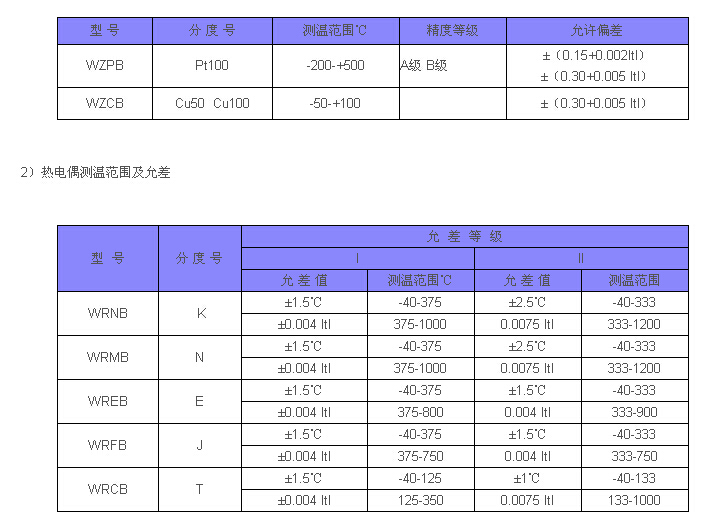

　　5、测温范围及允差

　　1）热电阻测温范围及允差

　　6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100

　　7、输出方法： 二线制

　　8、精度等级：

　　温度变送器精度等级：0.1 0.2 0.5

　　显示器精度等级：模拟指示式2.5级;数字显示式0.5级.

　　9、供电电源：24V.DC±10℅

　　10、防护等级：IP65

　　11、防爆等级：

　　隔爆型：dⅡBT4 dⅡCT5 dⅡCT6

　　本质安全型：iaⅡCT6

　　12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

　　13、热响应时间：

　　当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间t0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶（阻）热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

　　14、基本误差：仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
