HFDL/A-3-Z反时限电流继电器接线图

　　一、产品介绍

　　 HFDL系列反时限电流继电器主要用于电力系统的保护回路中，作为过电流监视的动作元件，确保

　　电力系统的稳定而安全运行。当配电系统出现故障时，继电器输出触点能按照预定的时限可靠动作,切

　　除故障部分，从而保护系统回路。

　　二、技术参数

　　● 辅助电源：85~264V(AC/DC)

　　● 反时限过载时间：1~99.99s

　　● 反时限过载倍率: 1.0~9.9 (整定0.1)

　　● 反时限动作倍率：1.0~12.0 (整定0.1)

　　● 返回系数: 0.90~0.98

　　● 采样误差: ≤±3%

　　● 功耗：额定电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W

　　● 触点形式：2Z 、2Z+1H1D 、 2Z+2H

　　● 触点容量：在电压不大于250V时：触点长期接通电流为5A；在电压不大于250V时：电路时间常数L/R为5mS的直流电路中， 触点断开容量为50W；在电压不大于250V时：功率 因数COS∮为0.4的交流电路中，触点断开容量为250VA。

　　● 介质强度 ：继电器各引出端子与外壳之间，应能承受50Hz、2KV，历时1分钟耐压试验而无击穿或闪络现象

　　● 环境温度 ：-25℃～55℃

　　● U型35导轨安装

　　三、规格及型号

　　 HFDL / A — 2 — Z1

　　 ① ② ③ ④

　　① HFDL系列返时限电流继电器

　　② 辅助电源： 85～264V (AC/DC)

　　③ 整定范围 ： 1、0.05～9.9A 2、0.1～15.9A 3、0.5～79.6A

　　④ 触点形式 ： Z、 2Z(两组转换触点，不带信号触点）

　　 Z1、2Z+1H1D（主触点：两转换。信号触点：1开1闭 ）

　　 Z2、2Z+2H（主触点：两转换。信号触点：2开 ）

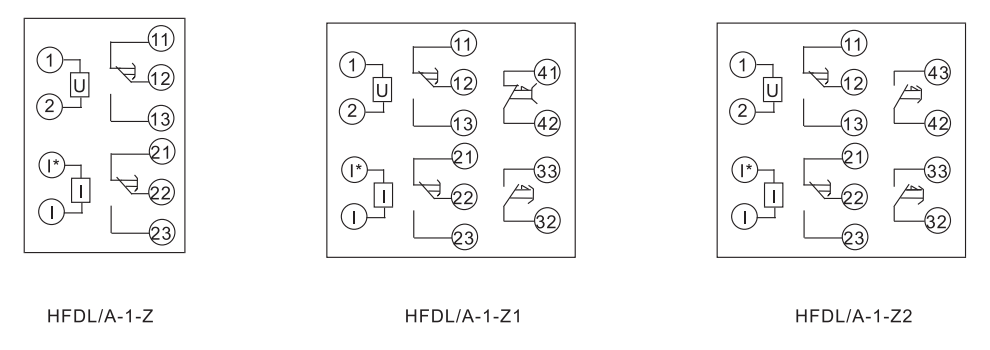

　　四、接线图

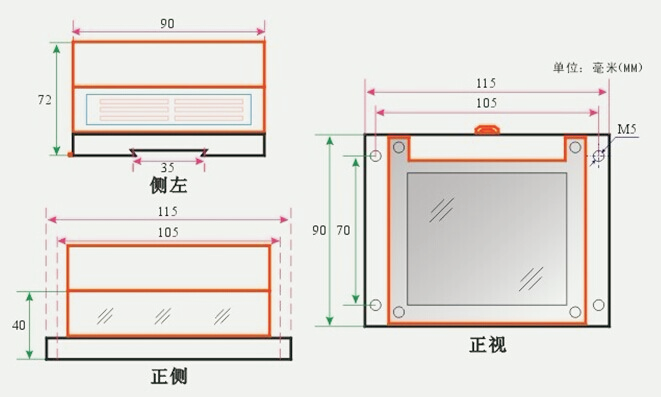

　　五、外形尺寸图
