英勒科HJZS-91断电延时继电器正常工作环境

　　一、产品概述

　　1.特点和用途

　　作为断电延时返回的辅助继电器，用于直流或交流操作的各种保护或自动控制装置中，以增加触点数量。

　　2.安装结构

　　导轨安装9壳体结构，具体尺寸请参阅外型尺寸图。

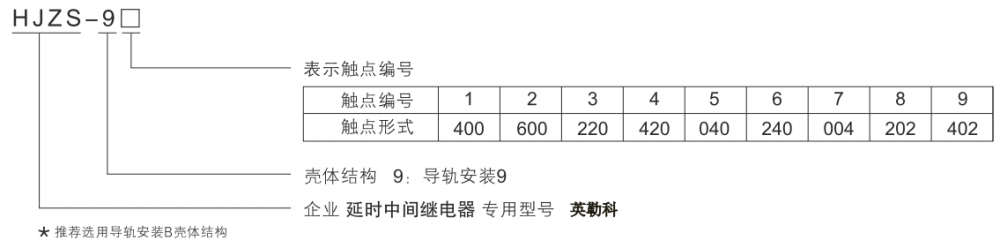

　　二、继电器型号分类及含义

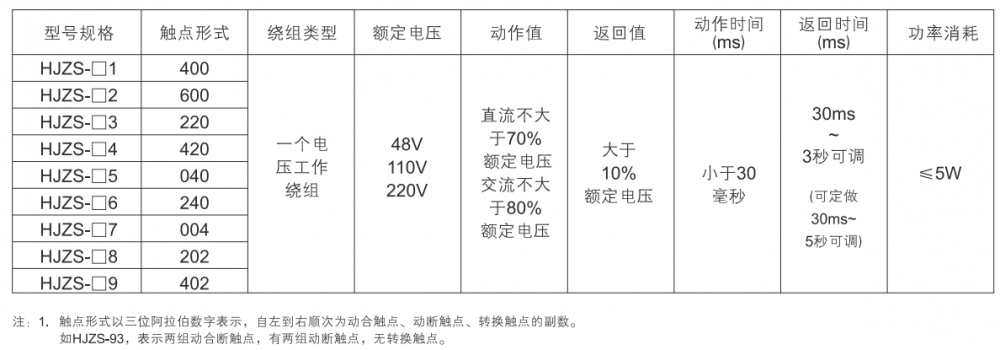

　　三、主要技术参数

　　(1).额定电压:220VDC、110VDC、220VAC、110VAC。

　　(2).动作值:直流中间继电器70%额定电压;交流中间继电器80%额定电压。

　　(3).返回值:10%额定电压。

　　(4).触点容量:可长期接通5A电流，在电压不大于250VDC的直流回路中，可断开τ=5ms50W的感性

　　负载，在电压不大于250VAC的交流回路中，可断开COS中=0.4250VA的交流负载。

　　(5).功耗:不大于5W。

　　(6).动作时间:直流中间继电器不大于30ms，交流中间继电器不大于35ms。

　　(7).绝缘电阻:用开路电压500V的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于300MΩ。

　　(8).介质强度:各外露带电端子与外壳之间能承受工频2KV(有效值)50Hz试验电压，历时1分钟不击穿，

　　无闪络。

　　四、正常工作环境

　　(1).环境温度:-15℃~55°℃;

　　(2).无导电气体，无腐蚀性气体，无较强振动;

　　(3).工作电压:不大于120%额定电压;

　　(4).工作位置:任意;

　　(5).周围磁场强度:小于0.5mT;

　　(6).不得有雨水和雪，有防雾、防尘、防风沙设施。

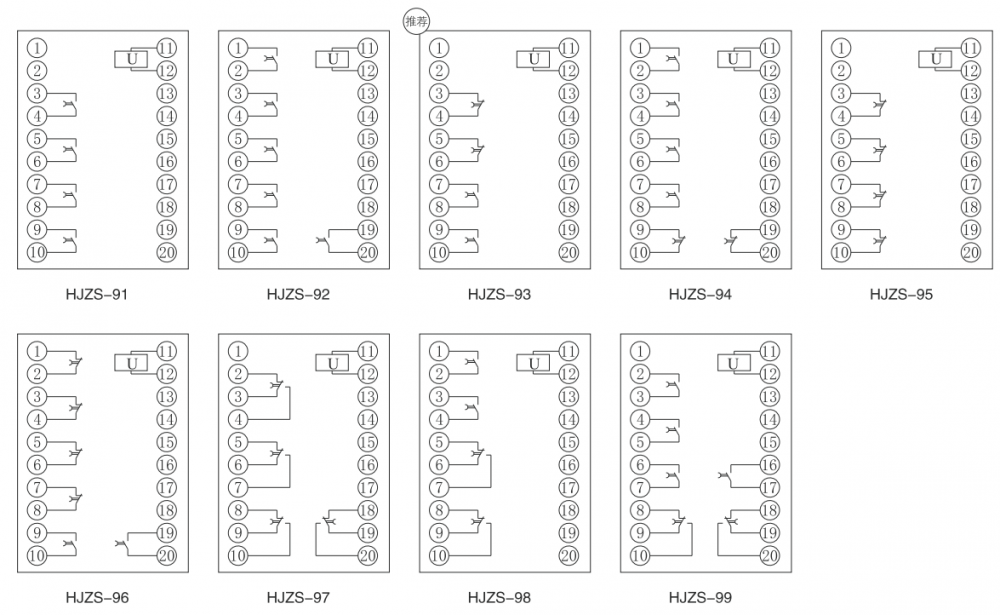

　　五、接线图

　　六、外形尺寸图
