RT-L1K可调漏电继电器典型应用图片

　　一、产品概述

　　RT-L系列可调漏电继电器(以下简称继电器)适用于交流电压至690V，频率为50Hz，电流至1500A

　　及以下漏电继电器中性点接地电路中。

　　该继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。

　　该继电器体积小，安装使用方便，三种安装方式通用型壳体:35mm导轨安装、嵌入式面板安装、固

　　定式安装。动作值固定分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来

　　对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电

　　解除提供间接接触保护。

　　它适用于电源系统中心点直接接地的低压配电系统。是安全使用的网改***产品。改继电器的动作

　　时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护，是LLJ-口FS的改进型号。

　　本继电器完全可以替代过去LLJ-口F(S)系列漏电继电器。

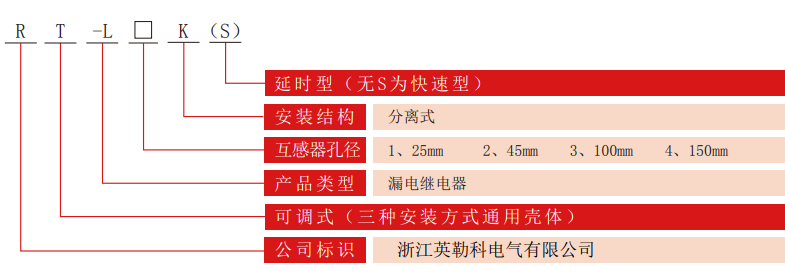

　　二、继电器型号分类及含义

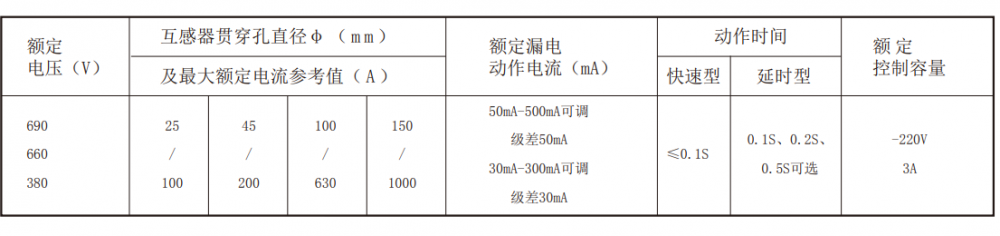

　　三、主要技术指标

　　四、工作原理

　　该继电器是电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口

　　继电器组成其工作原理如下:

　　接线如图，当穿过零序电流互感器的电路发生对地漏电时IA+iB+iC+iN≠0.零序电流互感器

　　付边就产生一个感应信号，此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出

　　口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。试验

　　回路由电阻、按键等元件组成，当按下按键后，既有电流流过互感器，相当于主电路发生了漏电，

　　产品应动作。

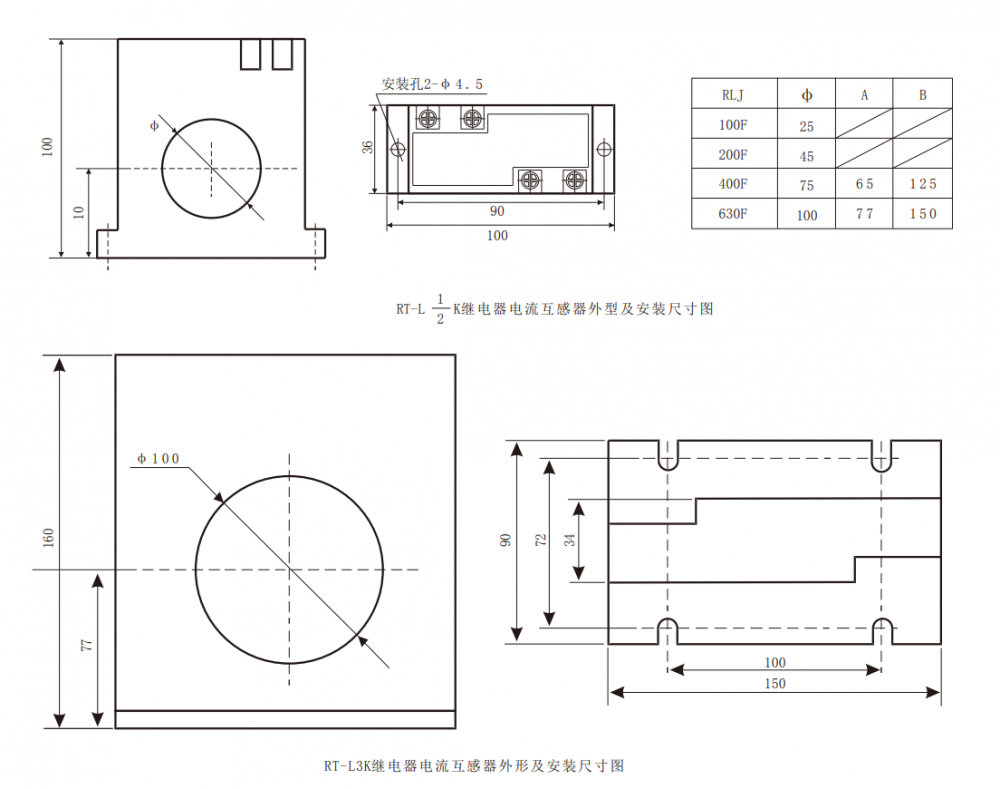

　　五、产品外形及安装尺寸

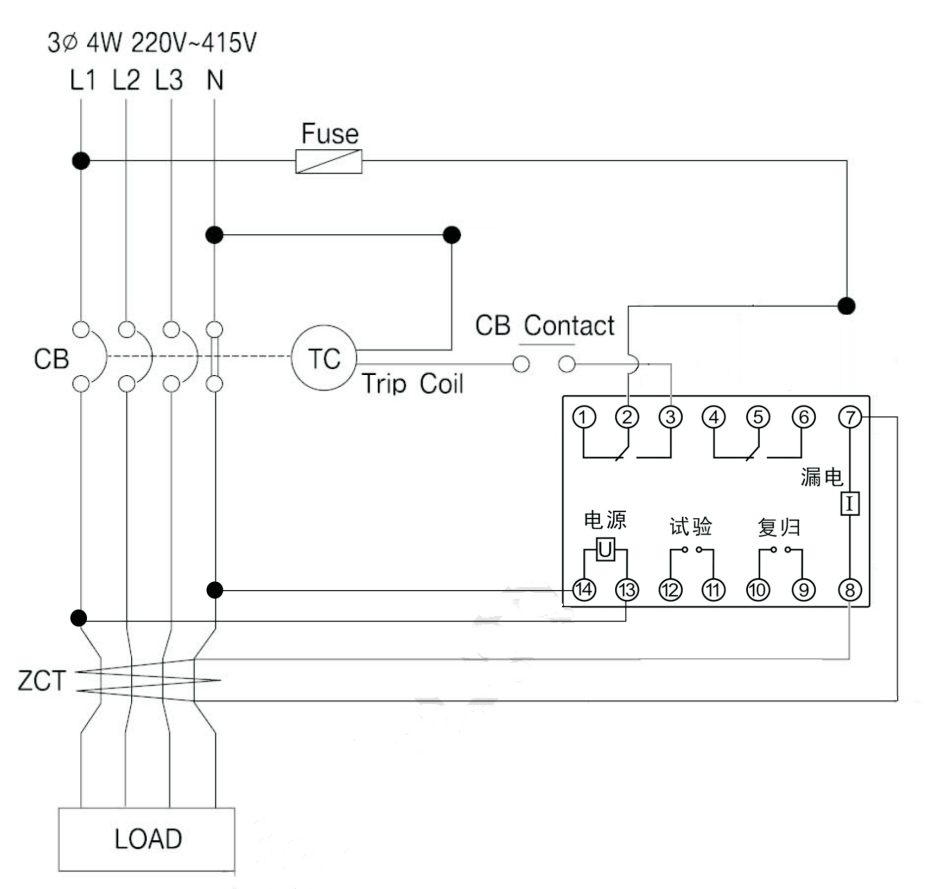

　　六、典型应用参考图
