| 型号 |
WF系列 |
原理 |
流体振荡式流量计 |
| 用途 |
液体流量计 |
公称通径 |
15-500 |
| 工作压力 |
1.6 |
适用介质 |
液体 |
| 工作温度 |
5 |
测量范围 |
1-5000 |
| 精度等级 |
1.5 |
测量精度 |
1.5 |
| 安装形式 |
法兰 |
加工定制 |
是 |
| 产地 |
青岛 |
厂家 |
青岛万安 |
测量蒸汽热量通常需要结合多个参数（如温度、压力、流量等）并通过计算获得，因此会采用**组合式仪表系统**。以下是常用的仪表和方案：
---
### **1. 蒸汽流量计**
用于测量蒸汽的体积流量或质量流量，常见类型包括：
- **涡街流量计**：通过检测蒸汽流经涡街发生体时产生的旋涡频率来测量流量，适用于饱和蒸汽和过热蒸汽。
- **孔板流量计**：基于差压原理，通过孔板前后的压差计算流量，需配合温度和压力补偿。
- **质量流量计**（如热式流量计）：直接测量蒸汽的质量流量，但成本较高。
---
### **2. 温度传感器**
- **热电偶**（如K型、T型）：测量蒸汽的温度，用于计算蒸汽的焓值。
- **热电阻**（如Pt100）：精度更高，适用于稳定工况。
---
### **3. 压力传感器/变送器**
- **压力变送器**：测量蒸汽的压力或表压，结合温度可确定蒸汽状态（饱和或过热）。
---

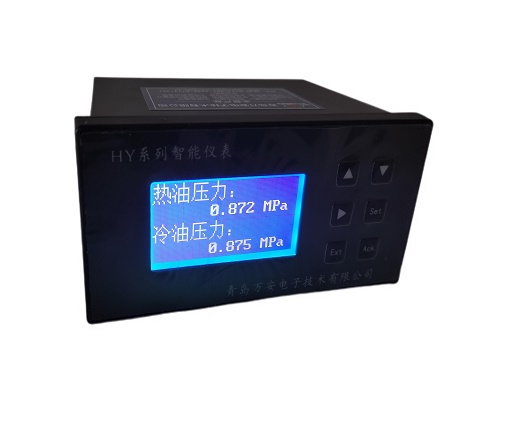

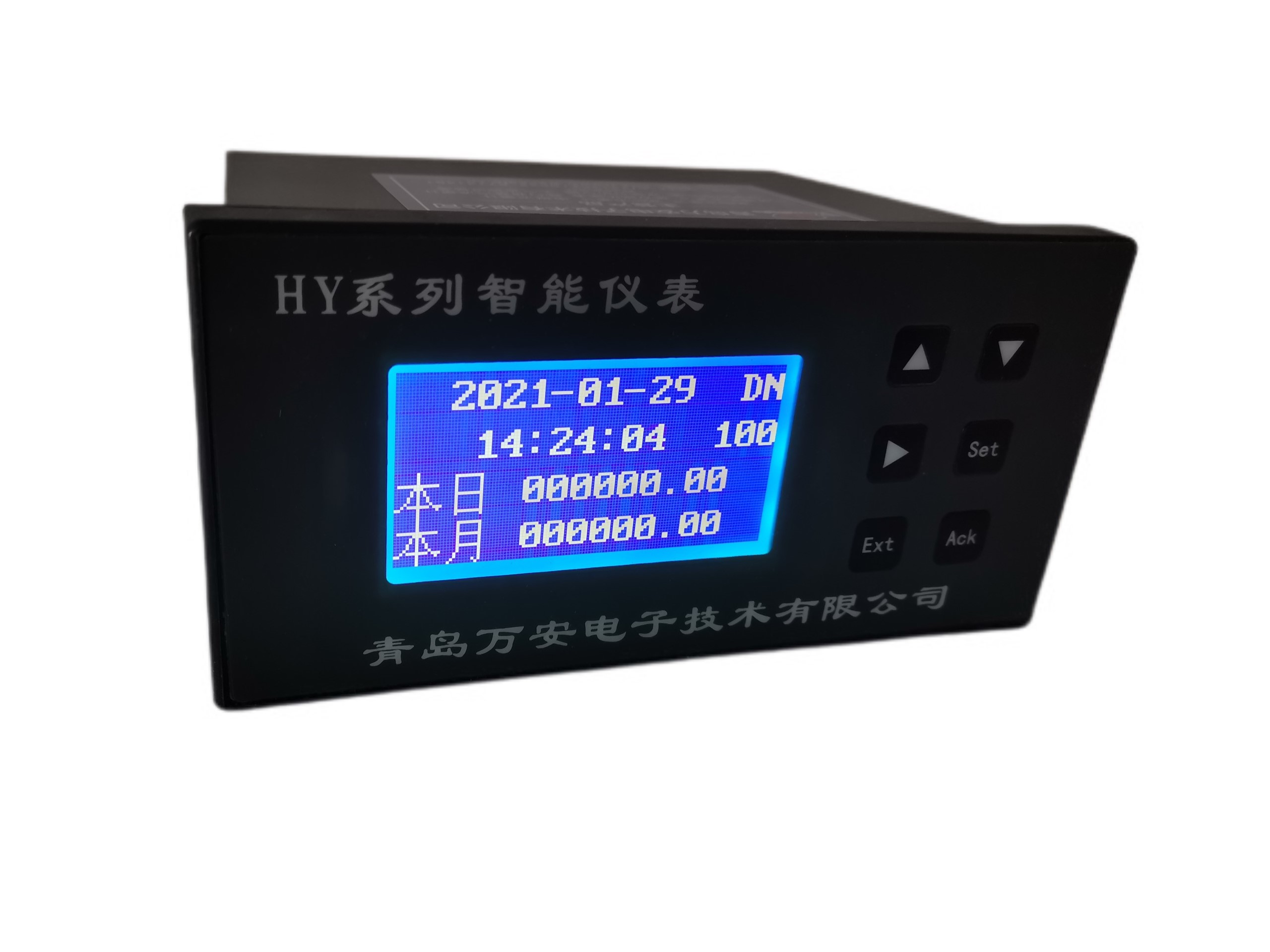

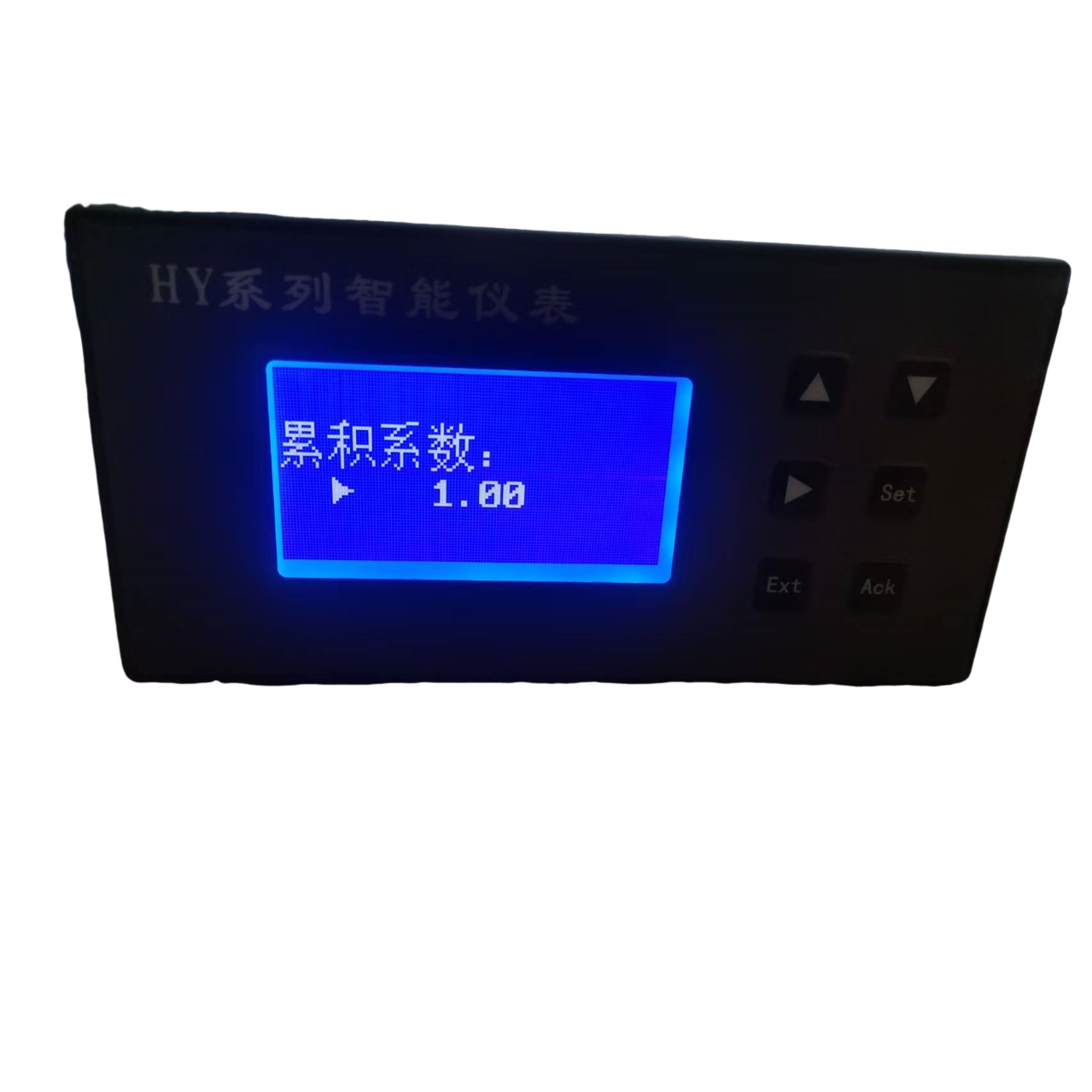

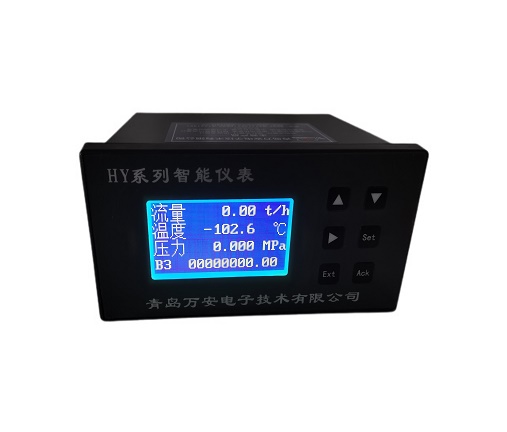

### **4. 热量积算仪（能量计算机）**
**核心仪表**：通过实时采集流量、温度、压力信号，计算蒸汽的热量值。

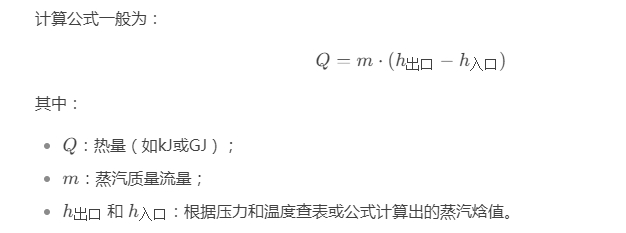

计算公式一般为：
### **5. 关键注意事项**
1. **蒸汽状态区分**：
- **饱和蒸汽**：需同时测量压力和温度（二者需对应饱和状态，否则需修正）。
- **过热蒸汽**：需独立测量压力和温度，使用蒸汽焓值表或公式计算。
2. **补偿措施**：
- 若蒸汽中含有水分（湿蒸汽），需安装**汽水分离器**或采用密度补偿。
3. **安装要求**：
- 流量计前后需保证足够直管段，避免湍流影响精度。
- 温度传感器应插入管道中心区域。
---
### **典型应用场景**
- 工业锅炉房：监测蒸汽供热量。
- 区域供暖：用于热能贸易结算。
- 化工/制程：控制工艺热能输入。
---
### **总结方案**
蒸汽热量测量通常采用 **“流量计 + 温度传感器 + 压力变送器 + 积算仪”** 的组合系统，通过焓值法计算热量。具体选型需根据蒸汽类型（饱和/过热）、精度要求和预算综合决定。
