UHZ-2型报警磁浮子液位计 无锡浦光

　　一、概述

　　UHZ型系列磁性浮子式翻板(翻柱)液位计是一种拆装快捷方便,安装方位,中心距可任意选择,观察方向可任意改动,并且现场指示的可视度大,并且有结构合理,便于安装调试,维护量小,价格低等优点.是当前石油、化工、冶金、电力、医药等行业中，对各种塔、罐、槽、箱、反应釜等容器中介质的液位进行检测和监控的测量仪表。

　　我单位根据各行业的具体情况，研制出各种性能的UHC型系列磁性浮子式翻板（翻柱）液位计，按装方式有侧装型、内浮球侧装型、插入型等方式。其中有就地显示，就地显示兼电远传，上下限报警，夹套型、耐高温、耐高压、耐腐蚀等各种规格，以满足广大用户的需要。

　　二、结构与工作原理

　　UHZ-2型是在基型液位计外侧安装XQ型发讯器，如图所示可安装在UHZ-1型液位计主体管外侧相应于上下限液位报警的位置上。当主体管内磁浮子随液位升降而到报警设定点时，浮子内的磁钢将使发讯器内干簧管的触点闭合或断开。由于发讯器采用磁路记忆的原理，故输出的接点信号具有自保持功能，因耐不怕停电，复电后，发讯器触点的工作状态仍能如实地反映被测介质液位的真实情况，这对确保工艺生产过程的安全运行起着非常重要的作用。该型号产品可以安装模似信号传感变送器就可以实现DB型的功能。

　　三、安装

　　1、 XQ型上下限发讯器是UHZ系列磁浮子液位计的配套装置，发讯器用抱夹紧在主体管外侧，发讯器壳体外侧描有一条线为磁场合线，发讯器可按需要上下移动。将线对位准需要报警或控制的某一液位高度，抱箍夹紧即可。

　　2、发讯器分上下限两种，安装时不可互换。上限为动合型，下限为动断型。（均以浮子由下向上运动而定）。

　　3、主体安装与UHC-AB相同，电远传参照UHZ-3。

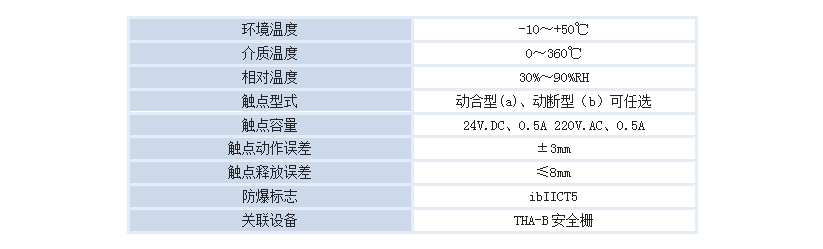

　　注：其余技术参数与UHZ-1型相同、其它UHZ系列液位计均可配XQ型发讯器。

UHZ型系列液位计选型表

表一

表二

表三

表四

表五

表六
