| 型号 |
PCL（立式） |
设备名称 |
立式不锈钢泡沫产生器 |
| 用途 |
固定安装在油罐上，产生和喷射泡沫的灭火设备 |
规格 |
PCL4 PCL8 PCL16 PCL24 |
| 产地 |
广州 |
厂家 |
龙粤 |
立式空气泡沫产生器
产品说明
空气泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组等五部分组成。空气泡沫产生器水平安装在油罐顶壁上，将比例混合装置产生的泡沫混合液与吸入的空气混合发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭。空气泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC和PCL。空气泡沫产生器一般用于扑救A、B类火灾，主要用于扑救油类火灾。
工作原理
PCL系列泡沫产生器主要有泡沫发生器、泡沫喷管和导流罩三个部分组成。当泡沫混合液流过泡沫发生器时，形成扩散的雾化射流在其周围产生负压吸入空气形成泡沫，空气泡沫通过泡沫喷管到导流罩喷入储罐内覆盖燃烧液面。
规格型号与技术参数
| 型 号
|
额定进口压力(MPa)
|
额定混合液量(L/S)
|
发泡倍数
|
特性系数K值
|
|
PC（L）4
|
0.5
|
4
|
6
|
5.75
|
|
PC（L）8
|
8
|
11.5
| ||
|
PC（L）16
|
16
|
23.0
| ||
|
PC（L）24
|
24
|
34.5
|

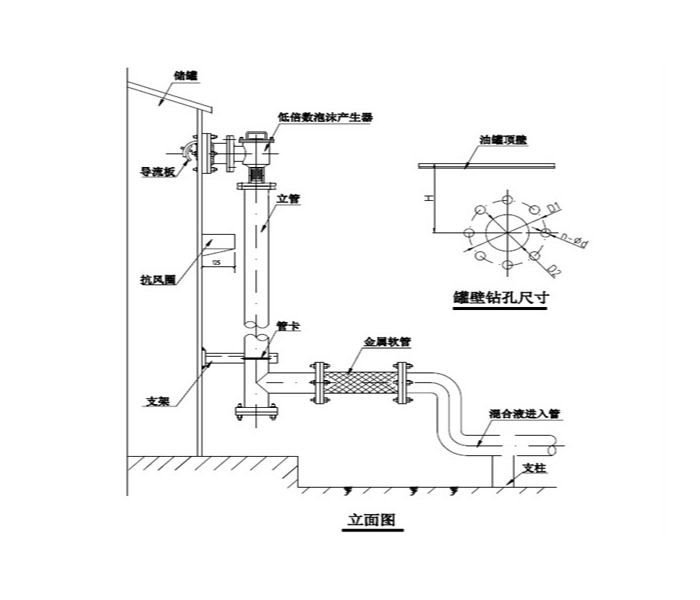

安装、使用、维护:
1、低倍数空气泡沫产生器进口的额定压力为0.5MPa也可以在0.3~0.6MPa压力范围内
使用使混合液流量和泡沫量相关变化如流量曲线图所示。
2、为了防止易燃液体储罐内气体蒸发外漏壳体出口端须安装密封件。该密封件在0.2Mpa的混合液的冲击下可脱落。。
3、导板安装在储罐内壁上保证泡沫沿罐壁淌下平稳地覆盖在燃烧液面上以提高灭火效果。
4、安装结束后取下密封件进行喷射试验以观察喷射泡沫是否正常水泵供水压力和
产生器进口压力是否符合要求管路有无渗漏现象等。安装好密封件。
5、低倍数空气泡沫产生器整个管道须保证通畅检查堵塞现象。密封件是否完好。
6、产生器安装在直径较小的储罐壁上连接法兰平面与储罐圆弧连处密封有困难时可直接采用将连产生器的导流罩直接焊在储罐壁上。
