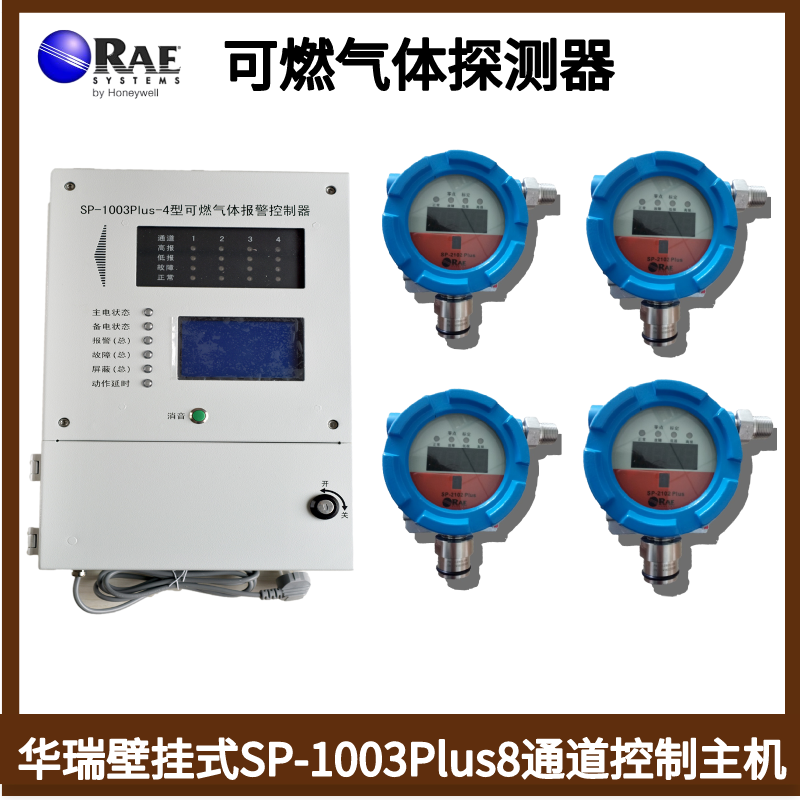

壁挂式气体报警控制器概述：
sp-1003-4型气体检测报警控制器（以下简称控制器），外形采用壁挂式结构，具有安装简单、操作方便的特点。可适用于各种标准 4～20ma 信号的测量与控制。电子线路采用单片机处理技术，使整机工作状态稳定、测量精度高、通用性强。该控制器配有四个输入通道，八路开关量输出。控制器以巡检方式工作。该控制器可设定两级报警值，到达预定的报警点后发出相应不同的声光报警信号。

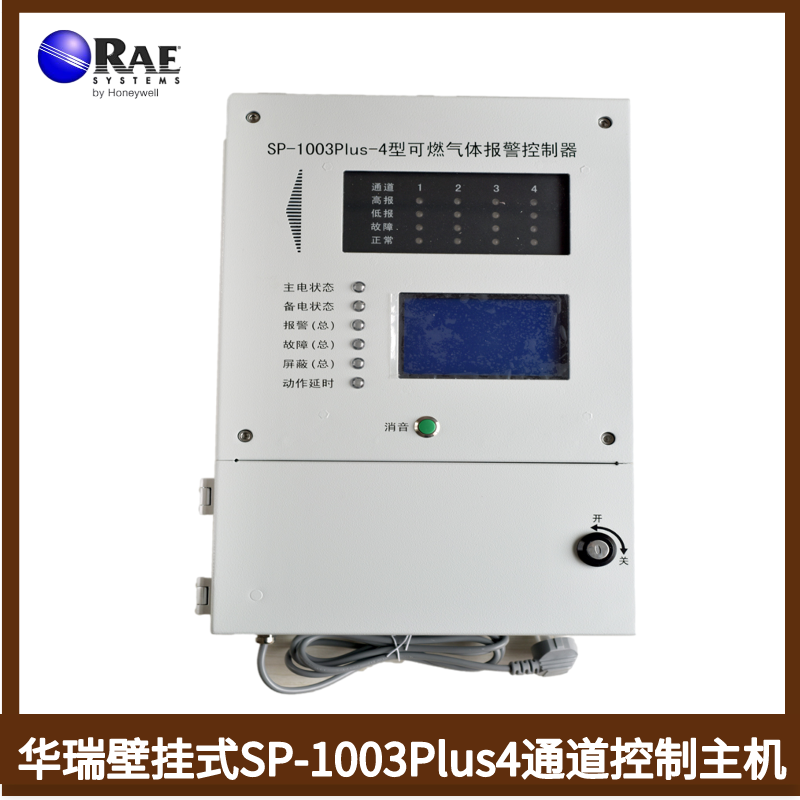

sp-1003plus
壁挂式气体报警控制器采用壁挂式及盘装式安装方式的气体报警控制器，具有安装简单、操作方便的特点，适用于各种标准4/20ma信号的测量与控制。电子线路采用先进的单片机处理技术，使整机工作状态稳定、测量精度高、通用性强。控制器以巡检方式工作。该控制器可设定两级报警值，到达预定的报警点后发出相应不同的声光报警信号。
? 采用壁挂式
? 多种信号输出，可方便接入plc/dcs 等工控系统
? 2路采用超高亮led 显示，直观、清晰
? 4plus、8plus、16plus 路采用大屏幕点阵lcd 液晶显示，中文菜单
? 具有锁定显示和自检功能，便于维修
? 带备用电源，保证主电被切断后，依然可正常工作2h 以上
壁挂式气体报警控制器特点：
先报警通道号显示、报警部位显示、报警事件记录、每一通道分别对应两个开关量输出（高低报警分别输出）、开关量输出延时关断、后备电源保证（当主电源断电时，本系统可连续工作2小时以上）。
壁挂式气体报警控制器基本功能描述：
（1）报警：当下列情形之一发生时，控制器将发出声、光报警信号：
被测气体浓度超过设定的(低报)报警值时，蜂鸣器会发出稍缓的断续鸣叫声，同时(低)报警发光管亮。
被测气体浓度超过设定的(高报)报警值时，蜂鸣器会发出急促的断续鸣叫声，同时(高)报警发光管亮。
当探头（探测器）线路出现故障，探头（探测器）无信号输出或传输线路开路(即探头（探测器）输出电流低于2ma)时，蜂鸣器会发出连续鸣叫声，同时故障发光管亮，并显示“__ __ __ __”。
当探头（探测器）线路出现故障，探头（探测器）信号输出超出测量范围或传输线路短路 (即探头（探测器）输出电流高于22ma )时，蜂鸣器会发出连续鸣叫声，同时故障发光管亮，并显示“— — — —”。
当主电源断电或超出正常工作电压范围（交流220v-15%～220v+10%）时，控制器产生过、欠压报警（蜂鸣器会发出连续鸣叫声，同时电源指示灯由绿变黄）。
ps注意：如果当地电压不稳 如果当地电压不稳，将引起控制器欠压或过压报将引起控制器欠压或过压报警建议在控制器引入电源前端加稳压电源建议在控制器引入电源前端加稳压电源。 当备用电源与控制器的连接线断路时，蜂鸣器会发出连续鸣叫声，同时备用电源指示灯由绿变黄。当备用电源欠压（低于10.5）时，控制器将切断备用电源供电，主机停止工
作。
（2）自检：开机时，控制器自动对其面板上的指示灯、显示器及蜂鸣器进行功能检查；对已设定的参数进行检查。
（3）报警记录：当某通道气体浓度超过设定的报警值时,自 动记录报警通道号、报警浓度值和报警时间。
（4）参数检查和设定：控制器的参数可以随时查看和修改，包括当前日期、时间，波特率，主电超、欠压报警开关设置，地址，密码，开关量延时时间，满量程值，二级(高)报警值，一级(低)报警值。
（5）主、备电源的自动切换：当主电源断电时，能自动切换到备用电源工作；当主电源恢复时，能自动切换到主电源工作；主、备电源的工作状态在面板上有指示灯指示。主电源
工作时，同时给备用电源充电，充满后自动转为浮充状态，若主电再次断电时，备电能自动投入使用。
（6）开关量输出 ：控制器备有用作控制自动消防设备、报警设备或其他用途的输出接点（常开），四个通道的二级(高)报警、一级(低)报警分别有开关量输出接点。
（7）其他功能：显示先报警通道号、报警保持（光报警）等功能。
（8）具有rs-485通讯功能。
技术指标
适用范围：测量多种气体的浓度、温度、压力等4～20ma的标准信号。
工作方式：四路自动巡检
采样速率：4通道/0.5秒
显示分辨率：0.01(0～99) ；0.1(100～999) ；1(1000～2000) ；0.1(氧气)
测量精度：≤±5%(f.s)
显示功能： a.数码管显示：8位(三种状态显示)。 b.每一通道显示时间为4秒。
报警功能：
声音报警：到达报警设定值时蜂鸣器发出声响。
光 报 警：每通道都有两级报警指示灯（报警灯，报警灯)。
报警部位指示：
a:先报警通道号显示：八位led数字显示的左边一位。 b:报警部位保持：此灯亮后，说明本通道发生了报警，请注意检查该通道的情况。
输出电源：主电dc24v±5v，2a(为探头（探测器）提供电源)；当备电供电时，电压输出dc12v。
整机电源：ac220v/50w 50hz
控制功能：4通道8个开关量输出(交流220v，2a)。 0～60分钟延时关断时间设定。
外形尺寸：壁挂式(470mm×310mm×115mm)
重 量：11kg
备用电源：铅酸蓄电池（12v，7ah）。在不超过规定的放电情况下，酸蓄电池在42小时内即可充电恢复到正常状态（主电源正常工作时即可对备用电源充电）。
壁挂式气体报警控制器订户信息：
16.1 instrument
sp-1003 plus sp-1003 plus-16/8/4
part number deion
2090-0001-000 16 通道可燃气体报警控制器 消防型
2090-0002-000 8 通道可燃气体报警控制器 消防型
2090-0004-000 4 通道可燃气体报警控制器 消防型
16.2 accessories
accessories
part number deion
2025-2004-000 1003 箱体固定安装板
490-0208-000 管2a/250v
8430-0014-000 螺杆型膨胀锚栓m8
16.3 spares
spares
part number deion
2090-1018-000 4-20ma同步输出模块（一对2通道）
500-0102-000 充电电池7ah/12v，sp-1003plus-16/8
500-0151-000 充电电池2.2ah/12v，sp-1003plus-4
490-3010-000 开盖用六角扳
