DK6400多功能真有效值电力仪表 功率表

　　DK6400 系列多功能电力仪表,包括DK6404和DK64DN两款。真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。精度高，进口芯片，质量稳定。可实现2路继电器报警；3路变送输出；通讯功能；可选导轨安装款，安装更方便。

　　产品特点

　　数字滤波，有效滤除干扰，非临界跳字；

　　可实现2路继电器报警；

　　3路变送输出；

　　通讯功能；

　　真有效值测量三相电压、三相电流、三相有功功率、合相有功功率、线电压频率。

　　输入

　　电压兼容输入0-400V，扩展量程0-50KV(需配电压互感器)，电压变比可自由设定；

　　电流兼容输入0-5A，扩展量程0-9999A（需配电流互感器），电流变比可自由设定；

　　输出

　　4-20MA、1-5V、0-20mA、0-10mA、0-10V、0-5V通讯

　　光电隔离RS-485通讯接口报警

　　2路继电器报警其它详细参数

　　测量精度：±0.5%（±0.3%）

　　响应频率：40Hz~70Hz

　　显示范围：0.000-9999-99.99

　　工作电源：AC85～260V 3W

　　工作环境：0～＋50℃；≤85％RH

　　继电器触点容量：AC220V/5A

　　继电器触点寿命：100000次

　　变送输出精度：16位 ±0.2%

　　选型尺寸

　　DK6404

　　外形尺寸 96*96*112mm

　　开孔尺寸 92*92mm

　　DK64DN

　　35mm标准导轨安装。

　　90×75×104.5mm

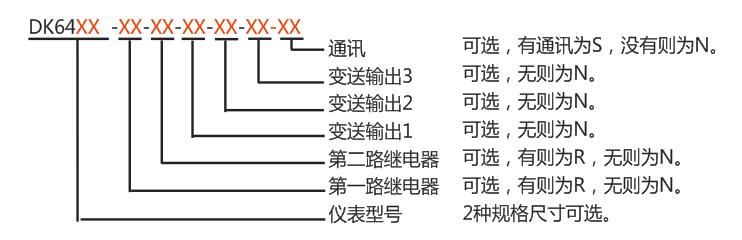

　　选型示例

　　例：用户需要测量 ( 三相三线制 ) 三相交流电压0～380V，额定电流50A，三相电流和功率，要求被测电压高于400V时上限报警，被测电压低于300V时下限报警，系统供电电源为AC220V。要把三相电压平均值(0~380V)、三相电流平均值(0~50A)、总有功功率(0~40kw)分别变送为0-5V、4-20MA、0-20MA输出，需要将数据传送到上位机。

　　仪表选型：DK6404-R-R-0V5-4MA20-0MA20-S
