DK2100独立八路巡检控制仪表

　　DK2100系列多路仪表，包括Dk2104八路信号输入型， DK2108四路信号输入型，DK21H8四路信号输入型，DK21DN八路输入导轨安装版本。可以与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、报警控制，变送输出、数据采集及通讯。

　　采用电子技术，以高速信号处理器、微处理器为核心，数字式更智能。

　　配有光电隔离的RS-485通讯接口，采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离。

　　产品特点

　　8路独立输入

　　支持24种工业信号

　　支持2路变送输出

　　支持2路继电器报警输出

　　支持支持modbus 通讯

　　输入

　　K

　　S

　　R

　　T

　　E

　　J

　　B

　　N

　　WRe3-WRe25

　　WRe5-WRe26

　　4～20mA

　　0～20mA

　　Cu50

　　PT100

　　0～80Ω

　　0～400Ω

　　0～20mV

　　0～100mV

　　0～1V

　　1～5V

　　0～5V

　　-20～+20mV

　　-100～+100mV

　　-5V～+5V输出

　　0-5

　　1-5v

　　0-10v

　　0-10ma

　　0-20ma

　　4-20ma

　　通讯

　　光电隔离RS-485通讯接口报警

　　2路继电器输出其它详细参数

　　输入通道数：独立8路，可不同输入类型

　　输入信号范围：24种常见工业标准信号

　　量程范围：-1999~9999

　　基本误差：0.2%FS±1个字

　　分 辨 力： 1/11998

　　测量AD: 20位，25SPS

　　输出DA: 16位，200KSPS

　　输入阻抗：电压时 ≥500K，电流时 ≤300Ω，热电阻 ≤0.25mA，热电偶 ≥500K

　　输出阻抗（带负载能力）：电压时 ≥250K，电流时 ≤300Ω（电流有特殊要求，可以

　　做到650欧，订货时说明），继电器 AC120V/1A，DC30V/1A

　　显示方式：数码管

　　采样周期：0.32S/0.64S

　　通讯方式：RS485接口，两线制

　　驱动距离：1200米

　　通讯协议：MODBUS RTU

　　校验方式：无校验，奇校验，偶校验

　　波特率：4800，9600，19200通讯数据格式：一位起始位，八位数据位，一位停止位

　　供电电压：AC220V

　　隔离电压：2000V AC 1分钟

　　工作条件：温度：-20℃～+50℃，湿度:10%～90%RH

　　存储条件：温度：-40℃～+80℃，湿度:10%～90%RH

　　开孔尺寸：92*92mm、35mm导轨安装版本

　　选型尺寸

　　DK2104: 96*96*90mm

　　DK2108: 96*48*90mm

　　DK21H8: 48*96*90mm

　　DK21DN: 35MM导轨安装版

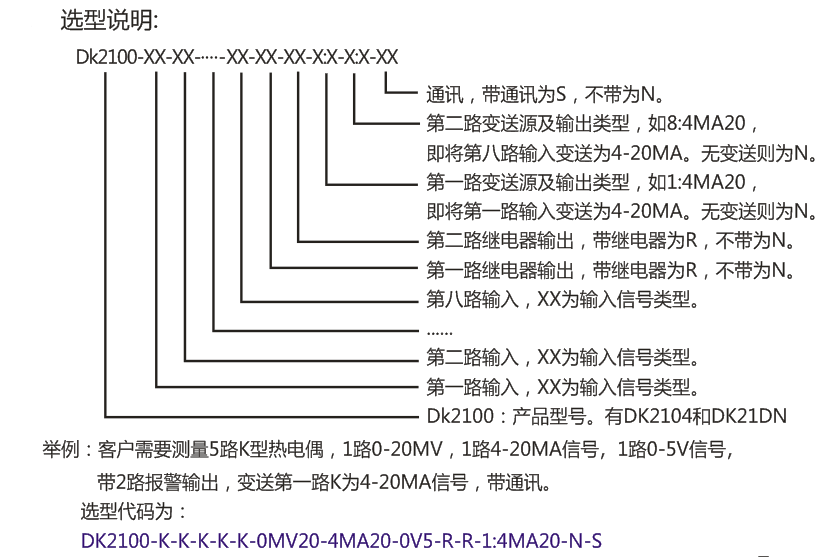

　　选型示例
