WB06防爆钳形电流表测量高压频率

　　(1) 交流电流

　　量程分辨率过载保护

　　4.000A0.001A±(4%+10)420A

　　40.00A0.01A±(2%+10)

　　400.0A0.1A

　　电流频率监测：

　　50Hz～100Hz

　　0.1Hz±(1.0%+5)

　　(2) 交流电压

　　量程分辨率过载保护

　　4.000V0.001V±(1.0%+5)600Vrms

　　40.00V0.01V±(0.8%+5)

　　400.0V0.1V

　　600.0V1V

　　电压频率监测:10Hz～10kHz0.01Hz~0.01kHz±(1.0%+5)

　　(3) 直流电压

　　量程分辨率过载保护

　　400.0mV0.1mV±(0.7%+3)600Vrms

　　4.000V0.001V±(0.5%+2)

　　40.00V0.01V±(0.7%+3)

　　400.0V0.1V

　　600.0V1V

　　(4) 电阻

　　量程分辨率过载保护

　　400.0Ω0.1Ω±(1.0%+2)600Vrms

　　4.000kΩ0.001kΩ±(0.8%+2)

　　40.00kΩ0.01kΩ

　　400.0kΩ0.1kΩ

　　4.000MΩ0.001MΩ±(2.0%+5)

　　40.00MΩ0.01MΩ

　　(5) 导通测试

　　量程分辨率过载保护

　　400.0Ω0.1Ω<10Ω蜂鸣器发声，

　　>31Ω蜂鸣器不发声600Vrms

　　(6) 二极管测试

　　量程分辨率过载保护

　　4.000V0.001V开路电压约2.2V

　　(UT202A+约3.9V)，

　　可测量PN结约≤2V

　　正向压降值。硅PN

　　结正常电压值约为

　　0.5～0.8V。

　　600Vrms

　　(7) 电容

　　量程分辨率过载保护

　　4.000nF0.001nF±(4.0%+10)600Vrms

　　40.00nF0.01nF

　　400.0nF0.1nF

　　4.000uF0.001uF±(4.0%+5)

　　40.00uF0.01uF

　　400.0uF0.1uF

　　4.000mF0.001mF±(10%)

　　(8) 温度

　　量程分辨率过载保护

　　-40℃～40℃1℃±4℃600Vrms

　　40℃～500℃±(1.5%+5)

　　500℃～1000℃±(2.0%+5)

　　-40℉～104℉1℉±6℉

　　104℉～932℉±(2.0%+6)

　　932℉～1832℉±(2.5%+4)

　　(9) NCV

　　量程电场感测条件

　　NCVEFLo电场感测灵敏度分2级(EFHi和EFLo)，产品开机默认EFHI模式

　　1）紧贴导线可感测24V±6V以上的交流电压，在工频电压的110V条件下建议设置HFLo模式。

　　2）在网电220V的条件下设为EFHI模式，紧贴导线可感测74V±12V以上的交流电压，可感测市电插座是否带电，或根据感应的强弱判断插座的零、火线。

　　注：不同类型的插座设计或不同的电线绝缘厚度可能会影响到产品的测试结果。

　　EFHI

　　1、大屏LCD读数显示，快速ADC/模数转换器(3次/秒)，尤其是电容档，在测量≤1mF响应时间小于3秒，≤10mF响应时间约6秒，≤60mF响应时间约8秒。2、真有效值测量3、NCV电场检测具备声光报警提示4、电压测量600V，并具有交流高压频率测量功能10Hz~10kHz35、电流400A，频响达50HZ~100HZ，并具有交流电流频率测量功能6、配备电容(4mF)、温度测量功能7、全功能误测保护，可承受600V(30kVA)的能量冲击，并设置过压、过流报警提示。8、在不开背光情况下，整机功耗约1.8mA，电路设置自动省电功能，睡眠状态下消耗

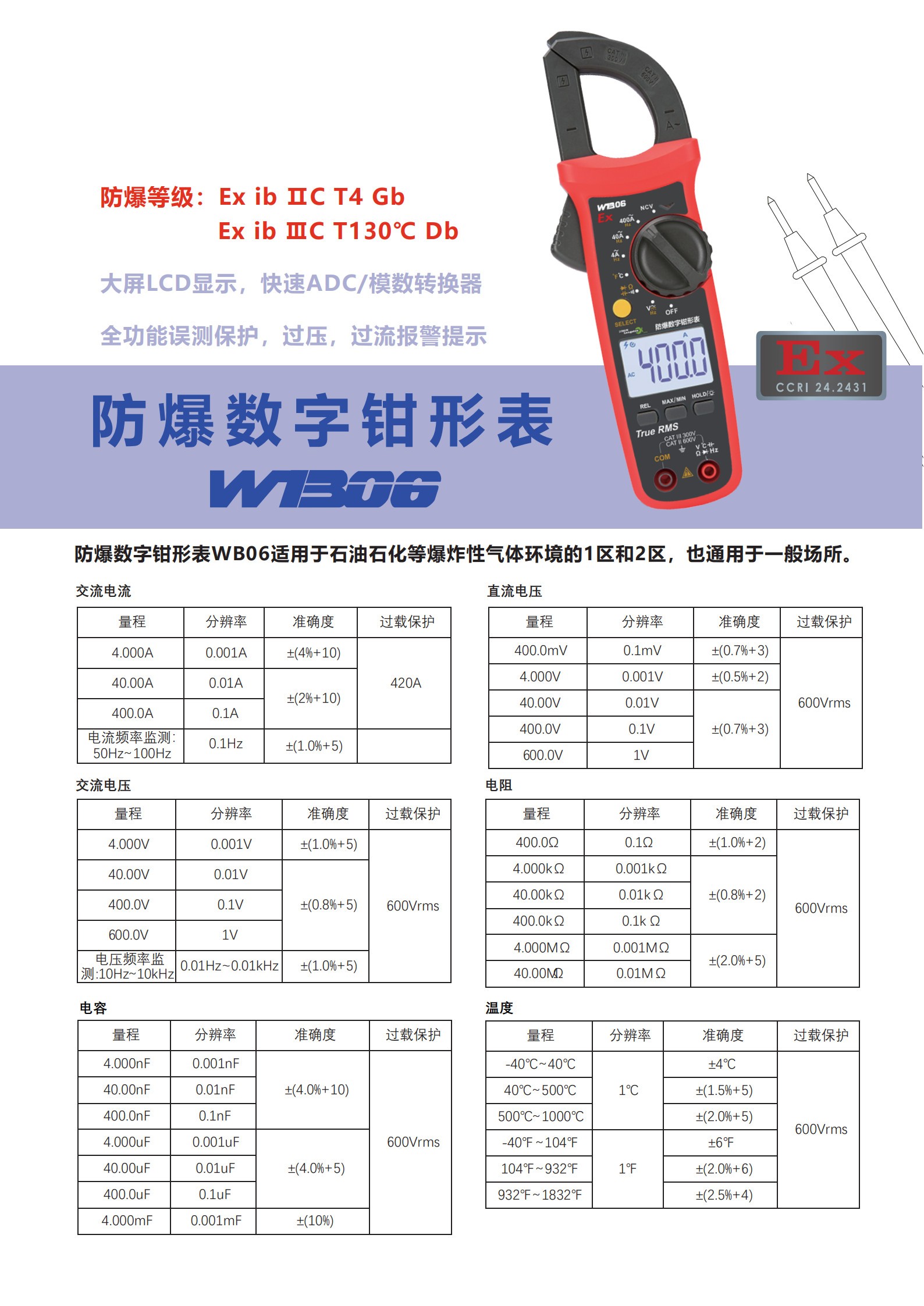

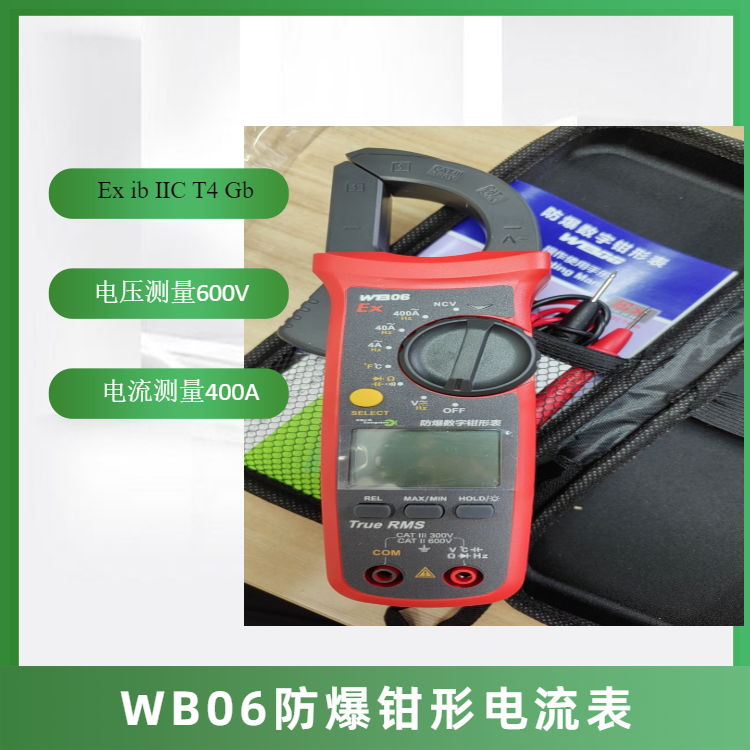

　　防爆数字钳形表WB06适用于石油石化等爆炸性气体环境的1区和2区，也用于一般场所。防爆标志：Ex ib ⅡC T4 Gb/Ex ib ⅢC T130℃ DbWB06防爆数字钳形表是一款符合GB/T 3836.1-2021，GB/T 3836.4-2021，GB/T 4208-2017防爆手持式自动量程真有效值交流钳形表，可满足安全性操作要求。产品包含电气测量的基本功能，电流档具备度测量，并扩展了电流频率、高压频率等功能，是电子电工的电气测量工具。
