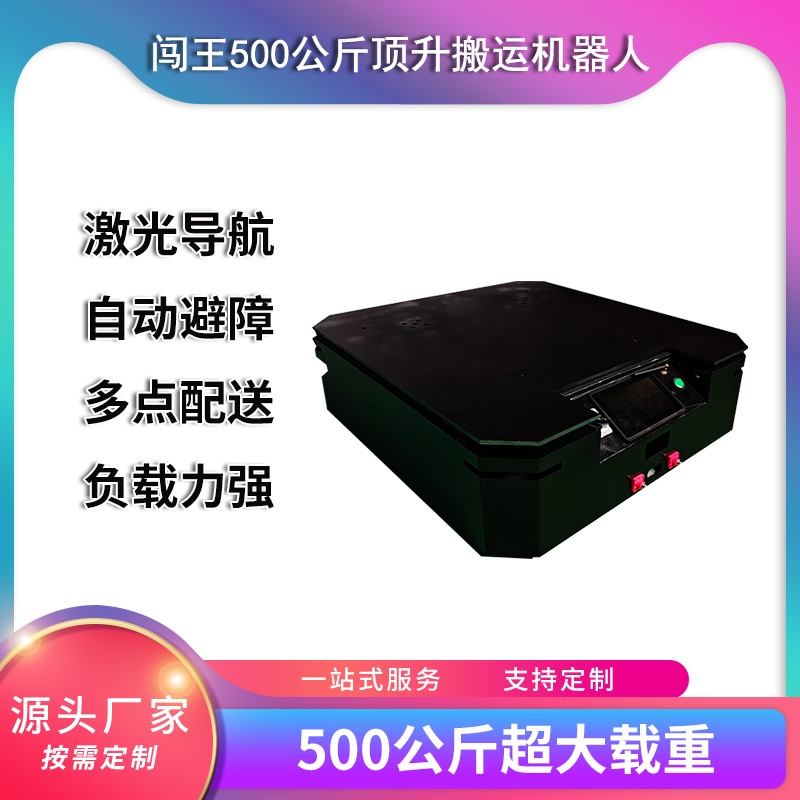

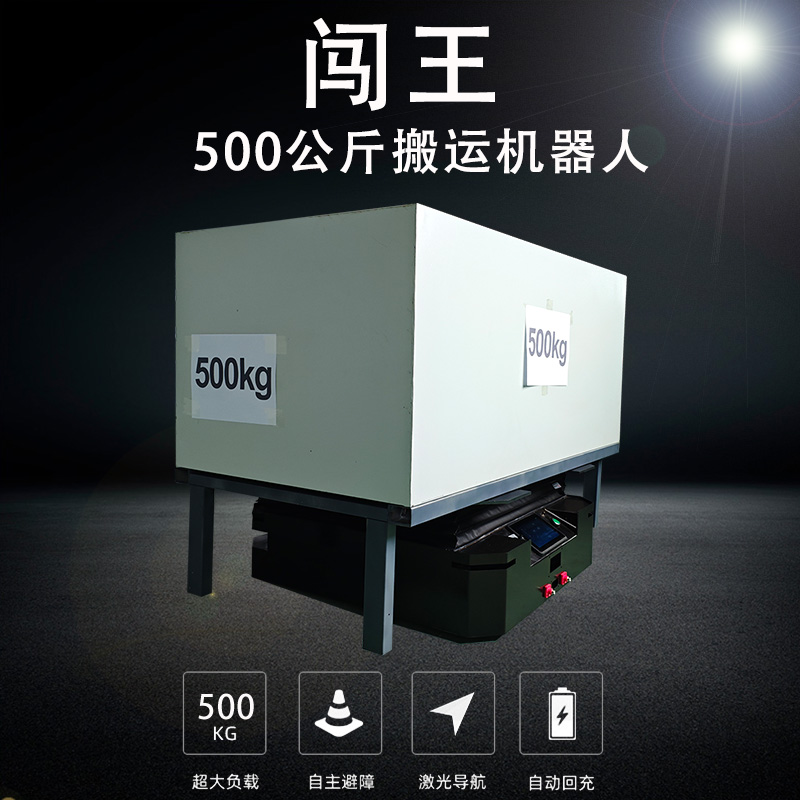

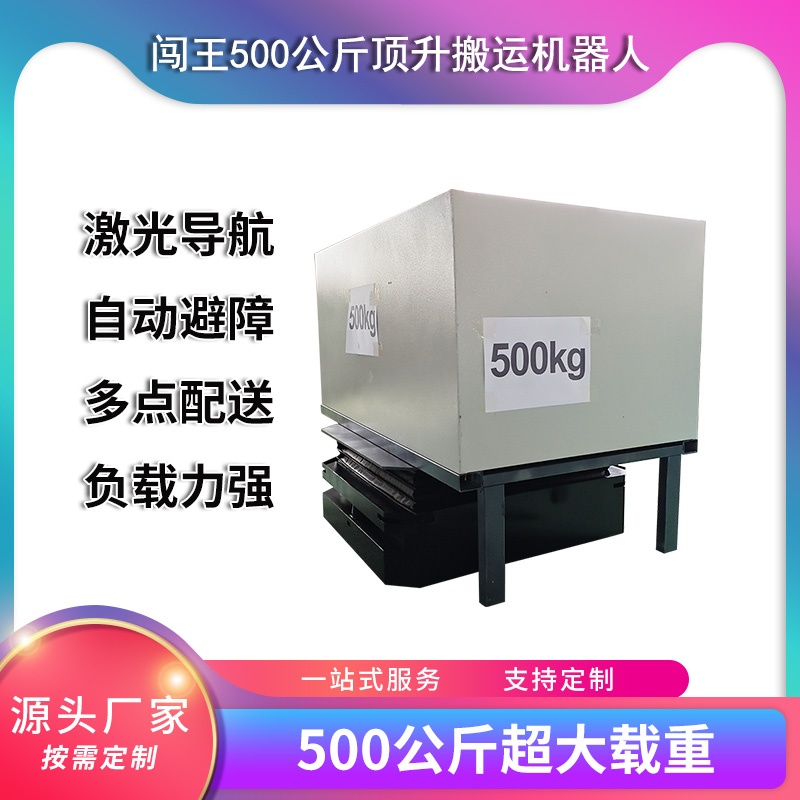

500 公斤带顶升工业搬运机器人

　　针对500公斤带顶升功能的工业搬运机器人需求，以下是的技术方案与选型建议：

　　一、核心参数设计

　　1. 负载能力

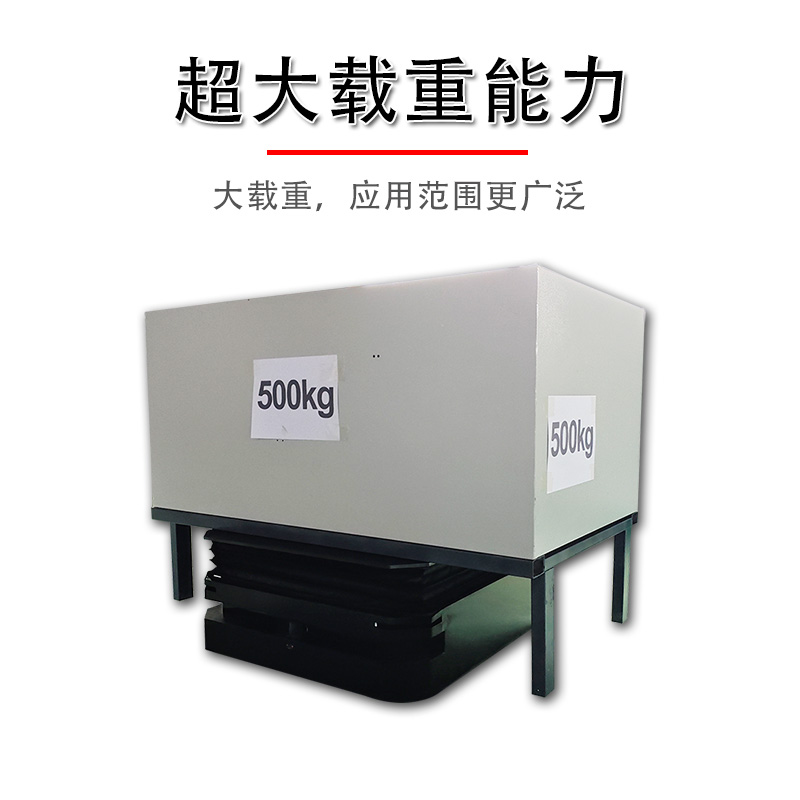

　　额定载荷：500kg（建议按600kg设计冗余）

　　顶升高度：150 300mm（根据托盘标准调整）

　　举升速度：20 40mm/s（带负载时）

　　2. 驱动系统

　　驱动方式：全向驱动（麦克纳姆轮/全向轮）或差速驱动

　　电机类型：伺服电机（如安川Σ 7系列）或大扭矩直流无刷电机

　　减速机构：精密行星减速机（速比15 30:1）

　　3. 顶升机构

　　执行形式：电动推杆（Telescopic Actuator）或剪叉式液压系统

　　推力计算：需考虑500kg负载+机构自重（建议选用800kgf以上推杆）

　　位置反馈：内置高精度电位计或值编码器

　　二、关键子系统配置

　　1. 导航系统

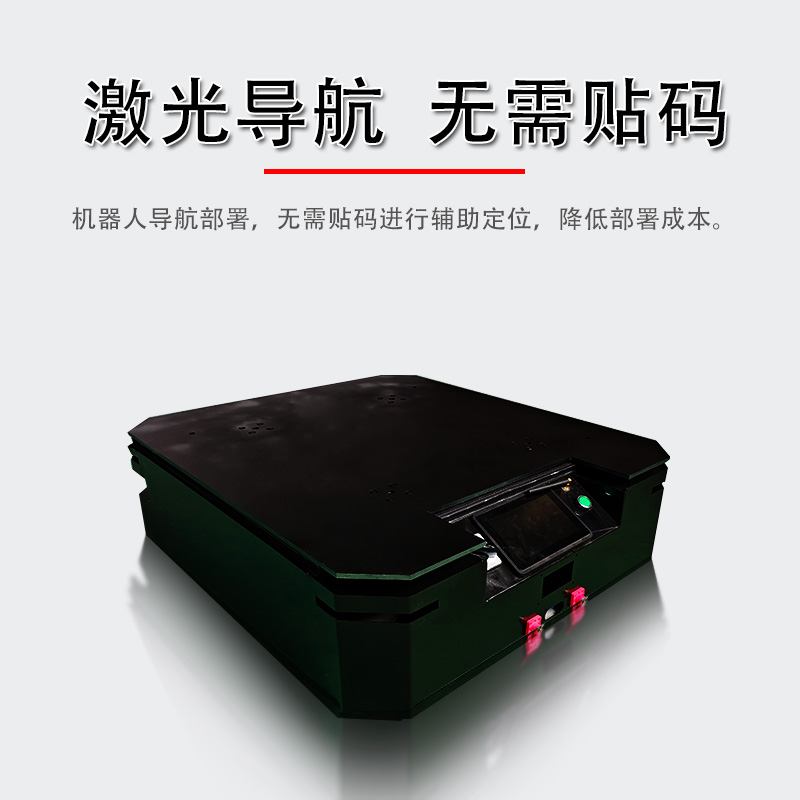

　　激光SLAM：SICK NAV350（±10mm定位精度）

　　多传感器融合：IMU+轮速计+视觉辅助

　　防护等级：IP65（工业防尘防水）

　　2. 控制系统

　　主控：工业PLC（倍福CX系列）或专用运动控制器

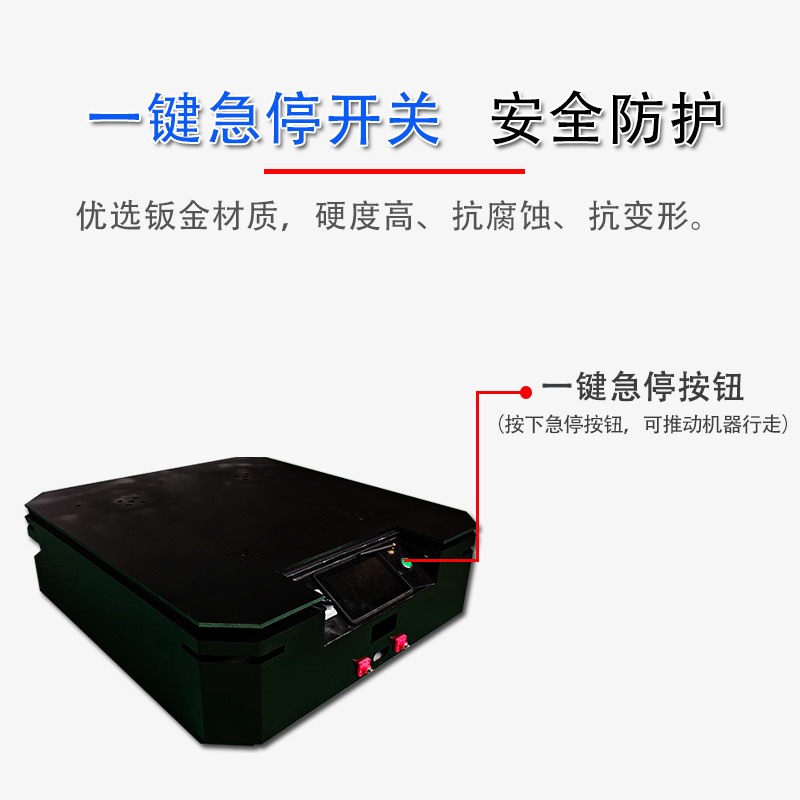

　　安全模块：双回路急停+安全扭矩关断(STO)

　　通信协议：EtherCAT/PROFINET实时总线

　　3. 电源系统

　　锂电池组：48V/100Ah磷酸铁锂（支持快充）

　　续航时间：8小时连续作业（带智能功耗管理）

　　三、结构设计要点

　　1. 底盘材料：焊接钢构（Q235B）+铝合金防撞框架

　　2. 自重优化：控制在300kg以内（含电池）

　　3. 通过性要求：

　　最小转弯半径 ≤ 800mm

　　越障能力 ≥ 10mm

　　爬坡能力 ≤ 5°（带载）

　　四、安全认证要求

　　1. 机械安全：ISO 3691 4（工业车辆标准）

　　2. 功能安全：SIL2/PLe等级

　　3. EMC认证：EN 61000 6 4工业环境标准

　　五、典型应用场景

　　1. 汽车零部件生产线（高节拍

　　搬运）

　　2. 重型货架仓库（配合立体库使用）

　　3. 铸造车间（需防尘防腐蚀设计）

　　六、推荐供应商参考

　　1. 国产方案：新松/极智嘉/海康机器人

　　2. 国际品牌：KUKA KMR系列/Omron LD系列（需定制）

　　七、实施建议

　　1. 先进行3D运动仿真（使用Delmia或RoboDK）

　　2. 现场做地面平整度检测（要求±3mm/m2）

　　3. 建议配置远程监控模块（4G/WiFi双模）
