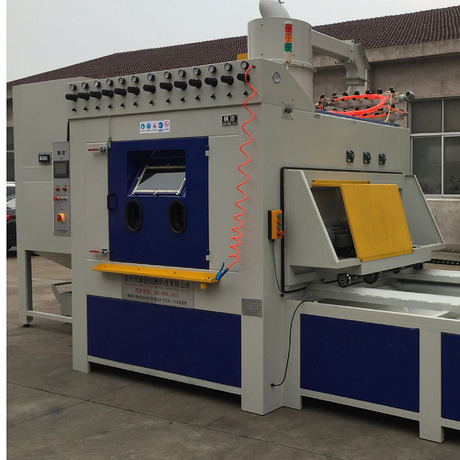

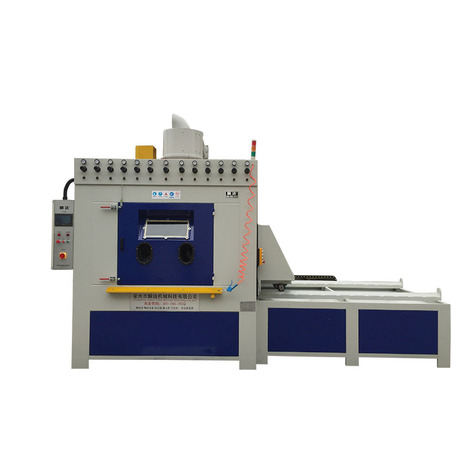

喷砂机厂家-重型模具喷砂机-自动手动一体式喷砂机

　　一、方案概述：

　　本公司是一家集表面处理和高新技术研究开发、设计、制造、销售为 一体的现代化高科技型企业，同时也是同行业较具规模实力的制造商。 该方案是根据贵各客户产品不同特性而专门设计的（非标准型）转盘 式手自一体喷砂机。根据贵公司对产品工艺的要求，本机采用单转盘 自动喷砂及手动喷砂清理。 该机由主机、除尘箱、分离器、自动传动装置、空气压缩系统（客户 自备）、电气.系统等组成。

　　工件尺寸：为φ900×800X500mm；

　　重量：承载：800KG

　　该机工作方式及性能描述：

　　1、将工件安放在自动转盘上；

　　2、转盘由档板外电机带动旋转，即工件随转盘旋转而转动；

　　3、环绕工件外围喷枪在电机牵引下对工件的表面进行摆动喷砂加工；

　　4、加工完毕，吹净枪对工件进行吹净处理；

　　5、吹净完毕，取下工件。

　　主要设备结构

　　1、主机喷砂系统 主要由主机喷砂室、转盘转动机构、喷枪摆动机构、台车、电控系统 等组成；

　　主机喷砂室体由3mm 冷轧钢板焊接而成，外表面喷塑。检修门均设 有观察窗。

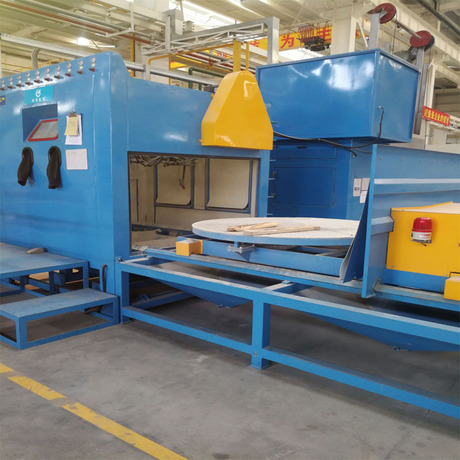

　　2 、转盘转动机构： 转盘机构是由轴承座、轴承、传动轴、皮带轮等组成。转盘采用10mm 钢板切割制作，并在表面开落砂孔。工件旋转机构及夹具等砂料直接 喷射部位另贴防护胶皮或覆胶处理，以提高部件使用寿命。 (1)转盘尺寸：φ600 mm;

　　(2)转数：1-12 转/分钟，其速度由变频器控制； (3)转盘承重： 900kg； (4)转盘采用齿轮减速电机，电机功率为0.40kw； 3、喷枪机构：

　　（1）本机配置8 支高速喷砂枪和1 支补喷手动高速喷枪；喷咀材质 为碳化硼材料，铝合金制枪体，喷咀为Φ8*60 mm。

　　（2）3组摆动喷枪均设置在机舱顶侧部,可根据不同产品进行灵活调 整；！

　　喷枪摆动电机功率为0.75kw；

　　大限度保持工件精度，实现理想表面效果。

　　4、吹净机构：

　　（1）本机设置1 支手动吹。

　　（2）喷砂加工完毕时，自动吹枪即对工件进行吹净处理。 5、电控系统： 电控箱设于主机左上方，集中控制操作；设有总的急停开关，急停开 关为醒目的 标准红色按钮；设有自动及手动转换开关，可实现每个动作单独运转， 机舱内部加工区设有照明用防尘节能灯。

　　6、分离器

　　分离器设置在压力罐之上，采用3mm 冷轧钢板焊接而成，外表面喷 塑，内表面贴耐磨胶皮防护。

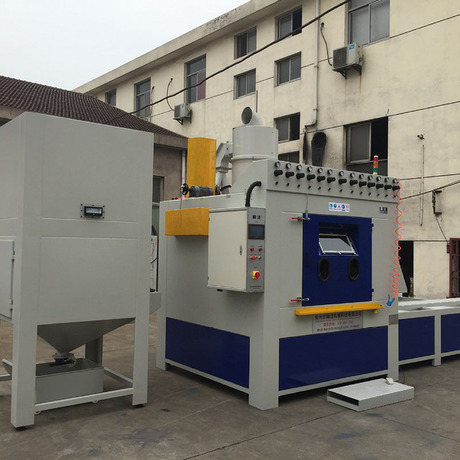

　　7、除尘箱 除尘箱采用滤芯除尘箱。！ 机体尺寸：1200x1000x2500。

　　所配风机为离芯风机，风机功率为3kw。 内置6个滤芯,并配有气动振打装置，砂料及灰尘不易泄漏，风 机出口设置消声器，噪音可控制在85 分贝以内。

　　8、空气压缩系统（用户自备） 喷砂压力按工艺要求可进行调整，压力由1~7bar 不等，喷枪由调

　　压阀个别 控制，要求空压机满足空气压力在6kg/cm2，流量11m3/min 以上 干燥压缩空气。

　　9、电气系统： 电气系统由过滤器、压力表、调压阀、电磁阀、脉冲阀、行程开关、 控制箱、 工控器、相应的管路及控制组件等组成。本机储气罐进气口处均设有 空气过滤器。

　　10、能量配置：

　　1）转盘驱动电机1 台：0.40Kw，传动比：1：120，带变频器；

　　2）喷枪摆动电机1 台：0.4Kw，传动比：1：15，带变频器；

　　3) 除尘电机：5.5Kw；

　　4) 照明系统功率： 0.04kw；

　　4) 总功率：约7kw。

　　11、安全及环保设施

　　a) 本机采用PLC 控制，自动化程度较高，且严格按照协议要求采 用优良的电器元件，以确保整机的优良性能；

　　b) 工作舱内的防护胶皮采用压条固定，夹具及砂粒直接打击部位采 用覆胶防护，以提高部件使用寿命；

　　c) 本机采取了有效的密封措施，加大了集尘风量，确保工作室负压， 保证了整机外部环境。
