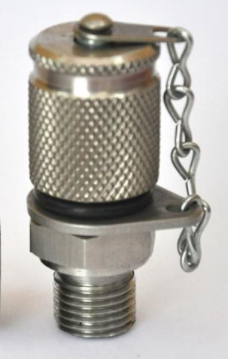

　　可调式压力表接头EMV

　　金属件

　　标准材质：钢质，不含六价铬的锌镍镀层 C6F

　　如需订购不锈钢材质V2A(1.4305)请将订货代号中的

　　C6F替换为V2A

　　如需订购不锈钢材质V4A (1.4571)请将订货代号中的

　　C6F替换为V4A

　　密封

　　如需订购FPM密封产品，请将订货代号中的P替换为V

　　如需订购EPDM 密封产品，请将订货代号中的P替换

　　为E

　　标准型号为FPM氟橡胶密封

　　SW

　　G1

　　H

　　G2

　　外形尺寸 订货代号

　　(mm/in) NBR密封 FPM*密封

　　G1 G2 h Hex

　　EMV-G1/4-P-OR-PC-C6F

　　EMV-G1/4-V-OR-VC-C6F

　　EMV-G1/4G1/2-P-OR-PC-C6F

　　EMV-G1/4G1/2-V-OR-VC-C6F

　　EMV-G1/2G1/4-P-OR-PC-C6F

　　EMV-G1/2G1/4-V-OR-VC-C6F

　　EMV-G1/2-P-OR-PC-C6F

　　EMV-G1/2-V-OR-VC-C6F

　　(PPC 系列)

　　压力表 (机械式和数字式) PPC 系列

　　介绍 D13

　　概览 D14

　　功能示意图 D15

　　液压测量仪 PPC-04/2 D16

　　液压测量仪 PPC-06/08-plus D17

　　压力传感器 PPC-04/12-PT/2 D18

　　温度传感器 PPC-04/12-TS

　　PPC-04/12-TSH D19

　　转速传感器 PPC-04/12-SDSCAB D20

　　涡轮流量计 PPC-04/12-SFM D21

　　齿轮流量计 PPC-04/12-SVC D22

　　其它参数测量 D24

　　电缆/ 适配器 / 附件 D25

　　成套设备 PPC-04/2

　　PPC-06/08-plus D26

　　液压测试设备 D27

　　便携式液压测试仪 PPC-Pad D28

　　成套液压测试仪 PPC-Pad-SET D29

　　CAN总线型 压力传感器 PPC-CAN-PT D33

　　CAN总线型涡轮流量计 PPC-CAN-SFM D34

　　CAN总线型连接线缆

　　PPC-CAN-CAB2

　　PPC-CAN-CAB-Y

　　PPC-CAN-R

　　D35

　　CAN 总线型频率测量模块 PPC-CAN-FR D35

　　CAN 总线液压测试设备 D37

　　测量盒 ( 数显压力表 )SMB-DIGI/-W

　　压力表 ( 机械式 )型号SPG

　　压力表 ( 数字式 )型号SPG-DIGI

　　产品描述

　　除单独的 SPG 系列压力表之外，STAUFF 还可以提供

　　成套的压力测量盒

　　依据客户需求，SMB 系列测量盒可以有多种不同的组合

　　所有部件都集中放置于一个轻便的带内衬海绵的手提

　　箱，方便携带

　　部件

　　SMB-20-1-xxx-C6F 标准型

　　测量软管 (2000mm)SMS-20-2000-B-C6F

　　压力表 表径 63 mmSPG 063-xxx-

　　压力表接头G1/4SMA20-G1/4-P-OR-C6F

　　压力表接头G1/4SMD20-G1/4P-OR-C6F

　　测压接头G1/4SMK20-G1/4-PC-C6F

　　测压接头M10x1SMK20-M10x1-PA-C6F

　　变径接头G3/8SRS20-G3/8-B-C6F

　　变径接头G1/2SRS20-G1/2-B-C6F

　　SMB-20-2-xxx/xxx-C6F 标准型

　　测量软管 (2000mm)SMS-20-2000-B-C6F

　　压力表表径63 mmSPG 063-xxx-...

　　压力表接头G1/4SMA20-G1/4-P-OR-C6F

　　压力表接头G1/4 SMD20-G1/4P-OR-C6F

　　测压接头G1/4SMK20-G1/4-PC-C6F

　　测压接头M10 x 1: SMK20-M10x1-PA-C6F

　　变径接头G3/8: SRS20-G3/8-B-C6F

　　变径接头G1/2: SRS20-G1/2-B-C6F

　　SMB-20-3-xxx/xxx/xxx-C6F 标准型

　　测量软管(2000mm):SMS-20-2000-B-C6F

　　压力表表径63 mm:SPG 063-xxx-...

　　压力表接头G1/4:SMA20-G1/4-P-OR-C6F

　　压力表接头G1/4:SMD20-G1/4P-OR-C6F

　　测压接头G1/4:SMK20-G1/4-PC-C6F

　　测压接头M10x1:SMK20-M10x1-PA-C6F

　　变径接头G3/8:SRS20-G3/8-B-C6F

　　变径接头G1/2:SRS20-G1/2-B-C6F

　　SMB-20/100-1-xxx-C6F 标准型

　　测量软管 (2000mm):SMS-20-2000-B-C6F

　　压力表 表径 100 mm:SPG 100-xxx-...

　　压力表接头 G1/2:SMA20-G1/2-P-OR-C6F

　　压力表接头 G1/2:SMD20-G1/2-P-OR-C6F

　　测压接头 G1/4:SMK20-G1/4-PC-C6F

　　测压接头 M10 x1:SMK20-M10x1-PA-C6F

　　变径接头 G3/8:SRS20-G3/8-B-C6F

　　变径接头 G1/2:SRS20-G1/2-B-C6F

　　注：所有测量盒均可以提供 SMB-15系列产品

　　1系列

　　测量盒SMB

　　2类型

　　测试 20 20

　　测试 15 15

　　3压力表数量

　　1 个 SPG 063 压力表，表径 63 mm 1

　　2 个 SPG 063 压力表，表径 063 mm 2

　　3 个 SPG 063 压力表，表径 063 mm 3

　　1 个 SPG 100 压力表，表径 100 mm /100-1

　　附件 ( 转换接头 )

　　转换接头 一端螺纹 另一端螺纹

　　SDA20-G1/4-C6F G1/4 M16 x 2

　　SDA15-G1/4-C6F G1/4 M16 x 1,5

　　SDA12-G1/4-C6F G1/4 S12,65 x 1,5

　　SAD20/15-P-C6F M16 x 2 M16 x 1,5

　　SAD20/12-P-C6F M16 x 2 S12,65 x 1,5

　　SAD20/10-P-C6F M16 x 2 插针式连接
