　　电容，两边加上电压，就能开始充电储存电荷。理想状态下，就是一个C：

　　可现实永远是残酷的，你会发现你所做的一切几乎都是和在这些非理想的问题作斗争。

　　ESR（EquivalentSeriesResistance）

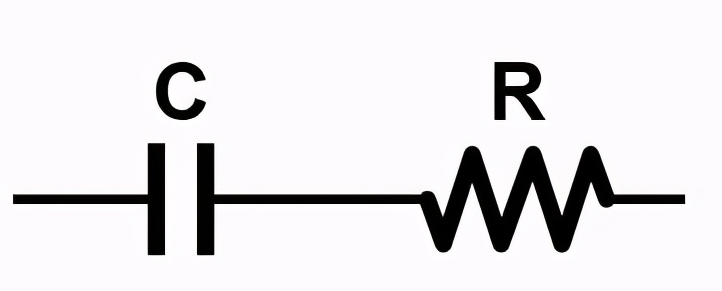

　　如果你去看电容的datasheet，每个非理想电容都会有一个叫ESR的指标。顾名思义，电容本身会有一个等效串联电阻，那么电容的等效电路就变成了：

　　这个电阻一般有多大呢？通常是在100mΩ~1000mΩ不等，具体数值大小根据电容种类和电容值大小来定，这里先不细说，我会在之后比较不同电容的区别时详细讲解。

　　那么肯定会有人问这么小的串联电阻，会有什么大的影响么？不好意思，还真会有，在要求极其苛刻情况下还会把两个电容并联以减小ESR.比如LDO的outputcapacitor，如果这个ESR过大或者过小，很有可能会引起LDO的stability问题。

　　另一方面，当电容被用做电源的decouplingcap时，你希望的是这个R越小越好。当电容被用做的decouplingcap时，其作用是为了提供高频的电流供给。假如你的芯片电源会有一个非常短暂的100mA的peakcurrent，而且这个电流几乎是你的decouplingcap来提供的，如果你的电容ESR有1Ω，想象一下100mA的电流流过这个电阻，到达另一端的时候，已然有了100mV的压降了。

　　所以一句话：通常情况下，你希望这个电阻越小越好。除了用于例如LDO的输出电容，ESR的大小会影响到LDO的稳定性，但这个问题说来话长，有机会单独开一篇细讲。

　　说完R，我们来讲讲L.

　　ESL（EquivalentSeriesInductance）

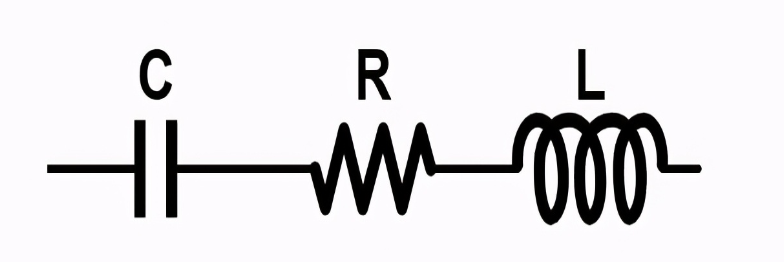

　　很多情况下这是一个往往被人忽略的一个指标，你经常会看到ESR的spec，很多电容的datasheet往往都没有ESL这个spec在里面。但是随着信号频率的越来越高，ESL是完全不能被忽视的。既然如此，电容的等效电路又要变成这样：

　　ESL主要影响的是电容的高频特性。通常这个ESL是很小的，即便如此，当信号的频率高到一定程度，这个L的阻抗会变得不可忽略，当频率继续升高，Z_{L}会逐渐的变大，因此电容就开始逐渐的开始看起来像一个电感。同样的情况，decouplingcap其中一个重要的作用是用来提供瞬时的大电流的，而这里的L会尝试阻止电流的瞬时变化，因而如果ESL太大，会使得decouplingcap的作用大大降低，尤其是在高频的情况下。

　　上图来自：

　　通常情况下，当你打开一个电容的datasheet，你会找到如上图所示的一个电容阻抗v.s.频率的一个图表。这张图清楚的表示了ESR和ESL是如何改变理想电容的阻抗v.s.频率的曲线的.
