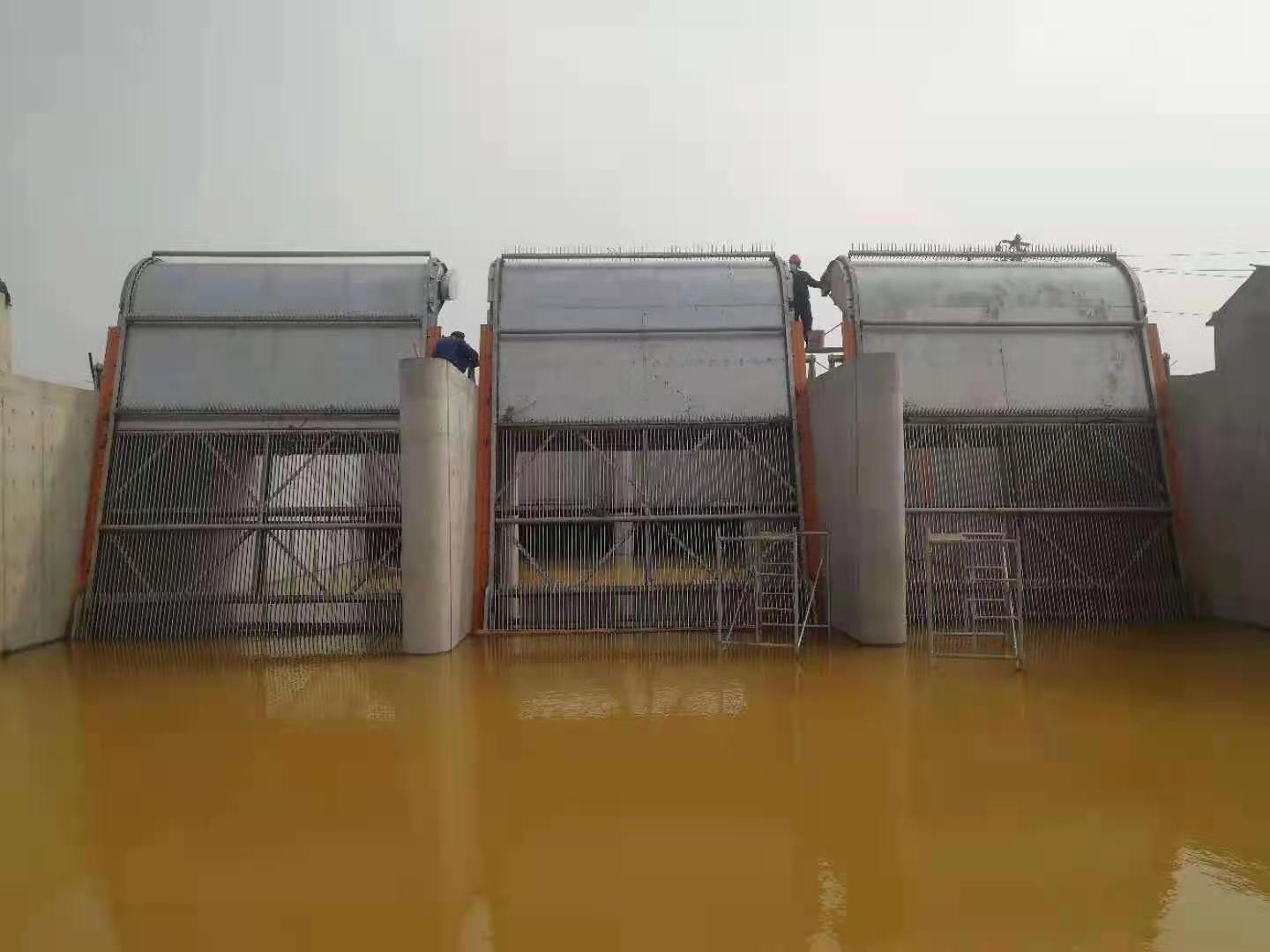

回转式耙式格栅除污机 固液分离机

　　GSHP型回转耙式格栅除污机

　　用途：

　　GSHP型回转耙式格栅除污机用于城市污水处理厂、自来水厂、雨水泵站等进水渠（井）

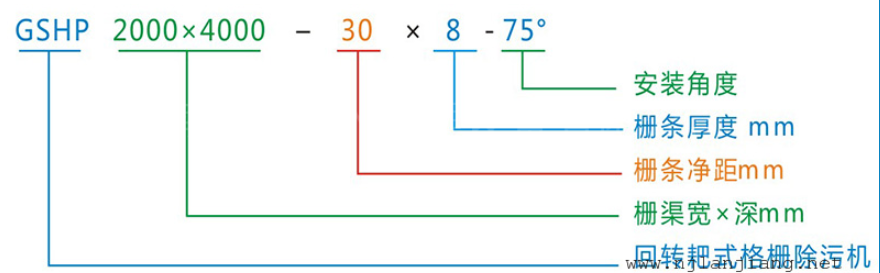

　　型号表示方式：

　　主要特点：

　　1、由于回转耙式格栅除污机的栅条置于齿耙牵引链的中间位置（其它机械格栅置于牵引链之下），改变了齿耙在清捞过程中的运动方向（与其它格栅相反），避免把硬物带入底部将齿耙及牵引链卡死；

　　2、在减速机输出轴端的链上安装了过载保护装置，以避免因意外原因过载面损坏设备；

　　3、由于格栅机回转链配带多个除污齿耙，使得除污效率高，清污干净；

　　4、结构紧凑、电气控制简单，便于实现自动化。

　　构造及工作原理：

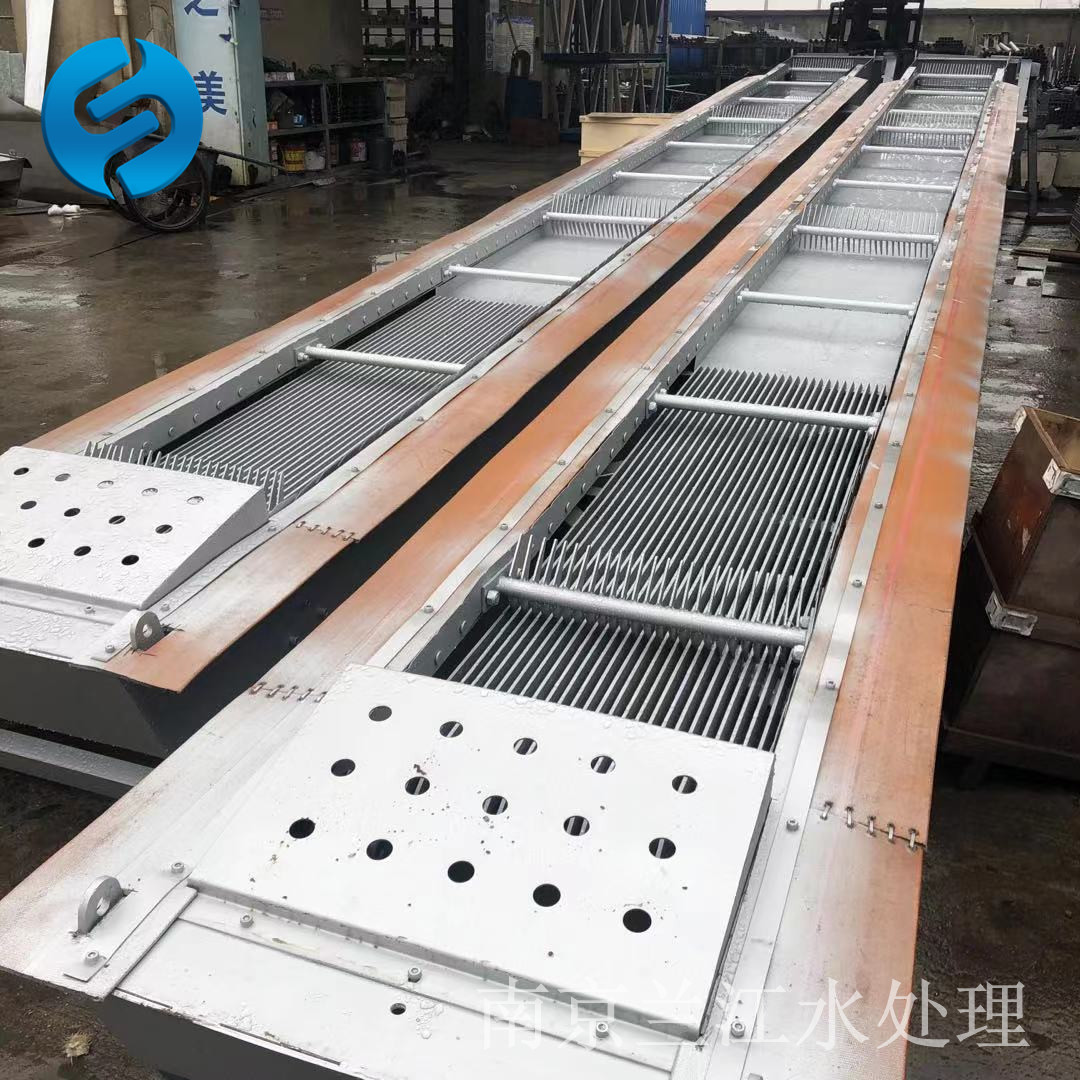

　　GSHP型回转耙式格栅除污机主要由驱动装置、机架、主轴、栅条、托渣板、齿耙及牵引链组成。

　　在电机驱动下，通过减速机减速后，带动链轮与链条运动，固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置，继续运动插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着链条的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶中，完成除污过程，液体则通过栅条的栅隙流过，整个工作状态连续循环进行。

　　【产品介绍】

　　HG系列回转式机械格栅(格栅除污机)是一种可以连续自动清理流体中各种形状的杂物，以固液分离为目的装置。它可以作为一种 设备广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中设备。

　　【产品特点】

　　该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作。设置了过载保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。

　　本设备可以根据用户需要调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。

　　由于该设备结构设计合理，在设备工作时， 自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

　　设备规格按机宽尺寸分HG300-1500型。机宽超过1500mm，则做成并联机。栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格，由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择栅隙。可根据用户需要选用材质为ABS工程塑料、尼龙、不锈钢的耙齿制作；主体框架有不锈钢材质和碳钢防腐两种。

　　格栅除污机安装调试要求

　　1、考虑到运输途中有可能使传动链脱轨等现象，在安装之前， 接通电源试运转30分钟，运转正常后才能安装。

　　2、吊装前先检查地基平面和渠底平面是否水平，水平误差不得大于5mm。

　　3、安装前检查基础尺寸是否与机座尺寸相等；

　　4、机器放入基础后，待就位正确后，将垫板与预埋铁焊牢；

　　5、在接通电源前，先用扳手进入电动机尾部方榫内，按 罩上箭头所示的旋转方向用手转动电动机，应无其他影响运转的因素存在；

　　6、卸去 罩，放松紧链轮，卸下减速机端链条，通电试转减速机的转向是否正确，严禁反转；

　　7、调整张紧轮及耙齿链的松紧度；

　　8、检查减速机的润滑油是否到油面线，不足时用30号机械油加至油面线，并定期检查油量；

　　9、检查完后按减速机说明书更换换气螺塞（换气螺塞挂在电机后罩上）。

　　10、接通电源空载运转正常后，再投入负载运转；

　　11、在运转过程中，如有纤维杂物等阻塞耙齿链时，应及时清理，以免影响设备的正常运转；

　　12、运转中出现电机正常运转而耙齿链不运转，则说明过载导致 销切断，须更换过载 销；

　　13、滚动轴承用黄油润滑，定期用黄油枪从油嘴注入适量黄油
