　　ZWS-5000-1W1S 型

　　一、工作原理

　　ZWS-5000-1W1S 型控制器带有一路温度传感器和一路湿度传感器，见 ZWS-5000-1W1S

　　型接线图，这里负载 1 用户需外接加热器，负载 2 需外接通风机，温湿度传感器检测到的温

　　湿度信号被处理后，经 A/D 变换再送入微处理器进行逻辑判断和显示：

　　1、当湿度传感器检测到被检测环境湿度太大（大于等于设定的湿度上限值），有可能结

　　露时，微处理器自动启动通风机（负载 2）增加通风，以破坏凝露形成的条件，从而达到保

　　护设备的目的，当被检测环境湿度小于等于设定的湿度下限值时，通风机（负载 2）停止工

　　作。

　　2、当温度传感器检测到被检测环境温度太高（大于等于设定的风机启动值）时，微处

　　理器自动启动通风机（负载 2）降温，当温度降至小于等于设定的风机停止值时，通风机（负

　　载 2）停止工作。

　　3、如果以上两个负载 2 启动条件都满足，那么只有将温度和湿度都降到相应的低定值

　　后风机才会停止。

　　4、当温度传感器检测到被检测环境温度太低（小于等于设定的加热器启动值）时，微

　　处理器自动启动加热器（负载 1）工作；当温度大于等于加热器停止值时，加热器（负载 1）

　　停止工作。

　　5、当加热器（负载 1）故障工作时，面板上负载 1 指示灯和告警指示灯同时闪烁，断

　　线报警（负载 3）启动，启动提醒用户及时排除负载 1 故障；当通风机（负载 2）故障工作

　　时，面板上负载 2 指示灯和告警指示灯同时闪烁，断线报警（负载 3）启动，提醒用户及时

　　排除负载 2 故障。

　　6、当测量温度大于超高温定值时，超高温报警（负载 4）启动，告警 LED 常亮。当超

　　高温继电器闭合后，只有当温度降到设定的超高温值 3 度以下时，超高温报警取消。

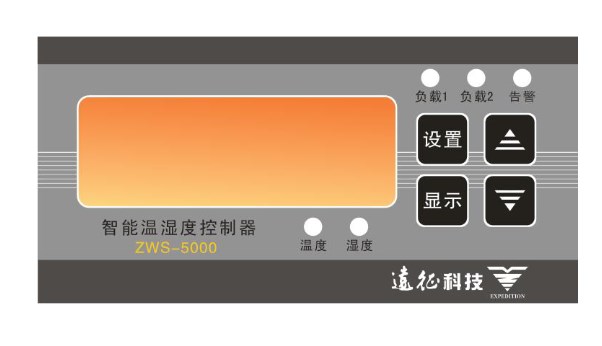

　　二、面板及操作

　　a）测控状态：

　　本仪表开机后直接进入测控状态，也可通过按“显示”键从参数设置状态转入测控状态。

　　在此状态，可自动实现温湿度的测量、显示和控制，LED 巡检时显示内容与下面点亮的发

　　光管指示内容相对应。若同时按下“▲”和“▼”键，则进入参数设置状态。

　　在测控状态，仪表按“ZWS-5000-1W1S 型工作原理”中所述进行显示和控制。

　　b）参数设置状态

　　同时按下“▲”和“▼”键片刻，当最左边一位 LED 显示“P”时，由测控状态进入参

　　数设置状态.这时，逐次按“设置”键，LED 左一位循环显示： 1L 、1H、2L、2H、3L、

　　3H 、AA .、Addr．、BAUd．、dATA．意义为：

　　1L、湿度设定下限值 1H、湿度设定上限值

　　2L、加热器（负载 1）启动温度 2H、加热器（负载 1）停止温度

　　3L、通风机（负载 2）停止温度 3H、通风机（负载 2）启动温度

　　AA．— 超高温定值 Addr．—通讯地址

　　BAUd．—波特率 dATA．—校验方式

　　对以上各种值，用户可通过面板上“▲”键或“▼”键进行设置，并显示于 LED 的后两位。

　　范围为：

　　0% ≤湿度设定下限值<湿度设定上限值≤100%

　　0℃≤加热器启动温度<加热器停止温度<风机停止温度<风机启动温度≤60℃≤AA≤99℃；

　　温度回差：3℃ 湿度回差：10%
