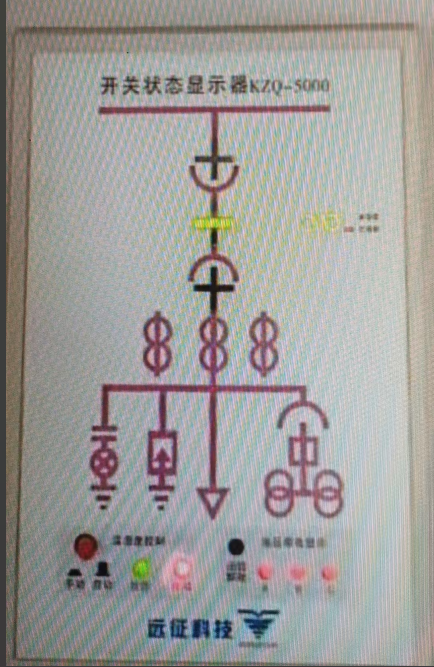

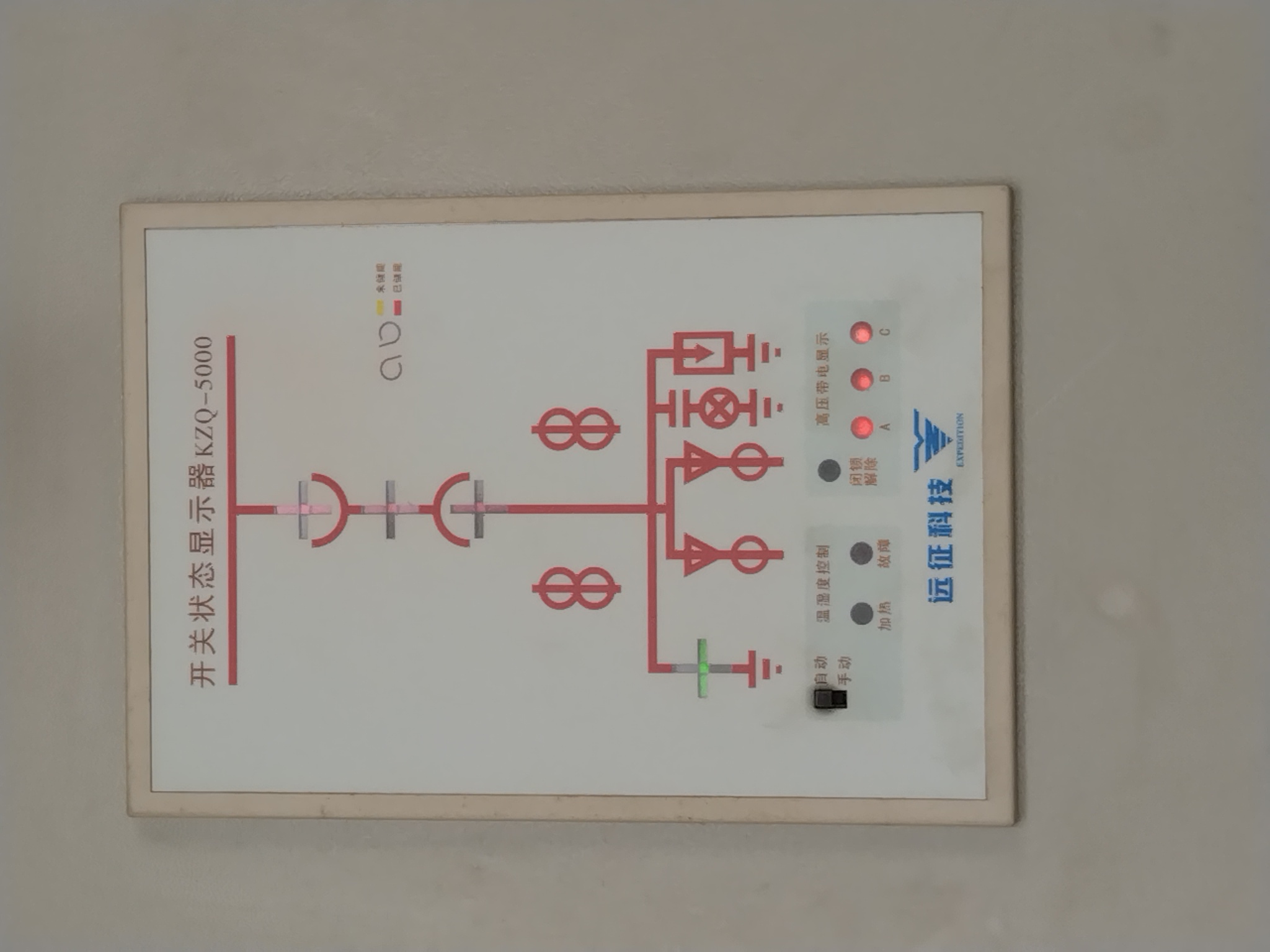

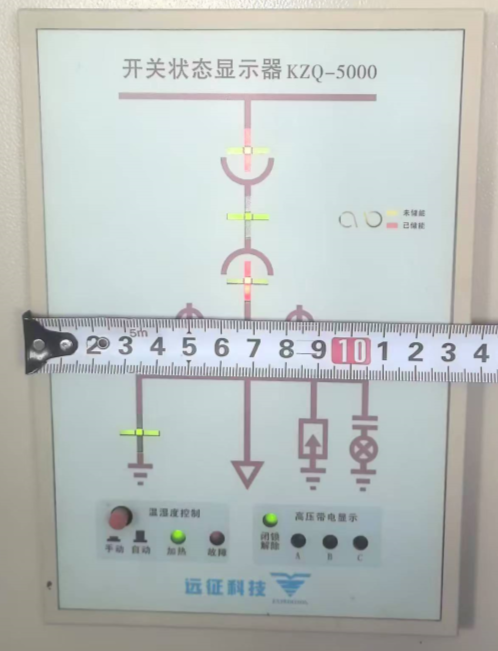

远征科技KZQ-5000C开关状态显示器

　　远征科技KZQ-5000C开关状态显示器

　　KZQ-5000系列开关状态显示器是适用于各种高、低压开关柜配套使用的一种新型多功

　　能模拟动态显示与控制装置。它集成了一次回路模拟图显示，断路器状态、手车位置（或隔

　　离刀状态）、接地刀状态、弹簧储能状态显示，高压带电指示、高压带电闭锁控制及环境温

　　湿度控制等多种功能于一体，各种功能可自由组合。另外该系列产品中有的型号还采用了单

　　片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断，并

　　能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电

　　气一次系统的实时动态运行模拟与远程环境监控。

　　KZQ-5000系列开关状态显示器具有优异的环境耐受能力与电磁兼容性能，精心的电路

　　设计、独特的抗干扰技术（光电/电磁隔离）、元器件的选用、电路部件的“三防”处理

　　及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。此外，该系列产品

　　在设计中还充分考虑了与一次系统及设备的配合：采用具有宽电压输入范围（85～265V）的

　　开关电源为整机供电，使得产品能够适用于控制电源为交直流110/220V的一次系统；考虑

　　到固定柜、手车柜（包括中置柜、下置柜）、环网柜等各种不同结构开关柜的安装空间要求，

　　设计了A、B、C、D四种型号，每种型号产品的功能、安装尺寸及端子接线方式各不相同，

　　便于根据实际需要选用。A、B、C、D四种型号产品的规格如下：

　　KZQ-5000A：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

　　■三相高压带电指示与闭锁控制

　　■除湿加热控制（两路凝露、一路温度）与加热回路断线告警

　　■单片机状态采集、控制与组网通信

　　■接线端子为后向出线

　　KZQ-5000B：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

　　■三相高压带电指示与闭锁控制

　　■接线端子为后向出线

　　KZQ-5000C：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

　　■三相高压带电指示与闭锁控制

　　■除湿加热控制（一路凝露、一路温度）与加热回路断线告警

　　■接线端子为侧向出线

　　KZQ-5000D：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

　　■接线端子为侧向出线

　　三.技术指标

　　1．工作电源：AC85～265V50Hz或DC110/220V

　　2．使用环境：温度-20～70℃相对湿度≤95%RH

　　3．整机功耗：≤5W

　　4．抗电强度：端子与外壳间AC2000V50Hz历时1分钟

　　5．绝缘性能：端子与外壳间＞100MΩ（500V兆欧表测试）

　　6．开关状态显示：

　　表1开关状态显示说明

　　序号显示类型显示说明

　　断路器分闸时，水平绿色模拟条亮；

　　1断路器状态

　　断路器合闸时，垂直红色模拟条亮

　　对于手车柜显示手车位置：

　　手车处于试验位置时，水平绿色模拟条亮；

　　手车位置手车处于工作位置时，垂直红色模拟条亮

　　2

　　或隔离刀状态对于固定柜显示隔离刀状态：

　　隔离刀分闸时，水平绿色模拟条亮；

　　隔离刀合闸时，垂直红色模拟条亮

　　接地刀分闸时，水平绿色模拟条亮；

　　3接地刀状态

　　接地刀合闸时，垂直红色模拟条亮

　　断路器操动机构未储能时，弹簧符号呈现绿色；

　　4弹簧储能状态

　　断路器操动机构已储能时，弹簧符号呈现红色

　　注：①所有状态显示输入信号均取自开关柜中一次元件的辅助触点，为无

　　源接点类型；

　　②在装置失去电源时所有状态显示均熄灭；

　　③手车柜/固定柜选择由主电路板上的5位跳线组完成，产品出厂前

　　已正确设置，一般情况下用户毋需另行设置

　　使用方法

　　1．按照背板端子功能定义完成接线，仔细检查正确无误后接通电源。

　　2．开关状态显示功能检查：

　　将各开入量输入端分别短接，检查对应的指示灯发光状态是否正确。

　　3．高压带电指示功能检查（对于KZQ-5000A,KZQ-5000B,KZQ-5000C）：

　　高压带电指示器的各相输入端分别接入对应的传感器，高电压试验时，在启辉

　　电压值时带电指示灯应亮，在闭锁启控电压值时闭锁应有效，闭锁控制输出接点断

　　开；高电压撤消后，带电指示灯应灭，闭锁应解除，闭锁控制输出接点闭合。在

　　KZQ-5000系列产品中，有的型号（KZQ-5000B,KZQ-5000C）对于闭锁有效也设置

　　有对应的指示灯，那么在带电指示灯亮的同时闭锁有效指示灯也亮，反之灭。

　　4．温湿度控制功能检查（对于KZQ-5000A,KZQ-5000C）：

　　在自动加热除湿状态下，可以用嘴对传感器哈气，模拟凝露产生条件，加热指

　　示灯应亮，同时加热控制输出接点闭合。在加热器启动情况下，如果加热回路突然

　　有断路故障产生，那么故障告警指示灯应亮，相应的断线告警输出接点闭合。

　　5．通信功能（对于KZQ-5000A）：

　　在组网通信时需要正确设置通信参数，包括地址码和波特率，另外还需视本单

　　元实际接入RS-485总线的情况选择120Ω终端匹配电阻。通信地址码和波特率的设

　　置由显示电路板上的8位拨码开关完成，其中地址码使用低5位（K5～K1），波特

　　率使用高两位（K7、K6），位（K8）未使用。地址码由K5～K1五位拨码的状

　　态所反映的二进制数值确定，取值范围为0～31，波特率由K7、K6两位拨码的状

　　态组合进行选择，其对应关系见下表2。

　　表2波特率选择

　　拨码状态组合

　　序号波特率

　　K7K6

　　1001200bps

　　2112400bps

　　3004800bps

　　4119600bps

　　说明：拨码拨至“ON”位置时对应状态为“0”，反

　　之为“1”

　　跳线组JP400用于选择120Ω终端匹配电阻。当跳线连接于“1-2”位置时，即将电

　　阻接入RS-485总线两端。
