| 型号 |
CTB-3 |
结构型式 |
台式 |
| 加工定制 |
是 |
电源电压 |
AC220 |
| 环境温度 |
-50-85℃ |
|

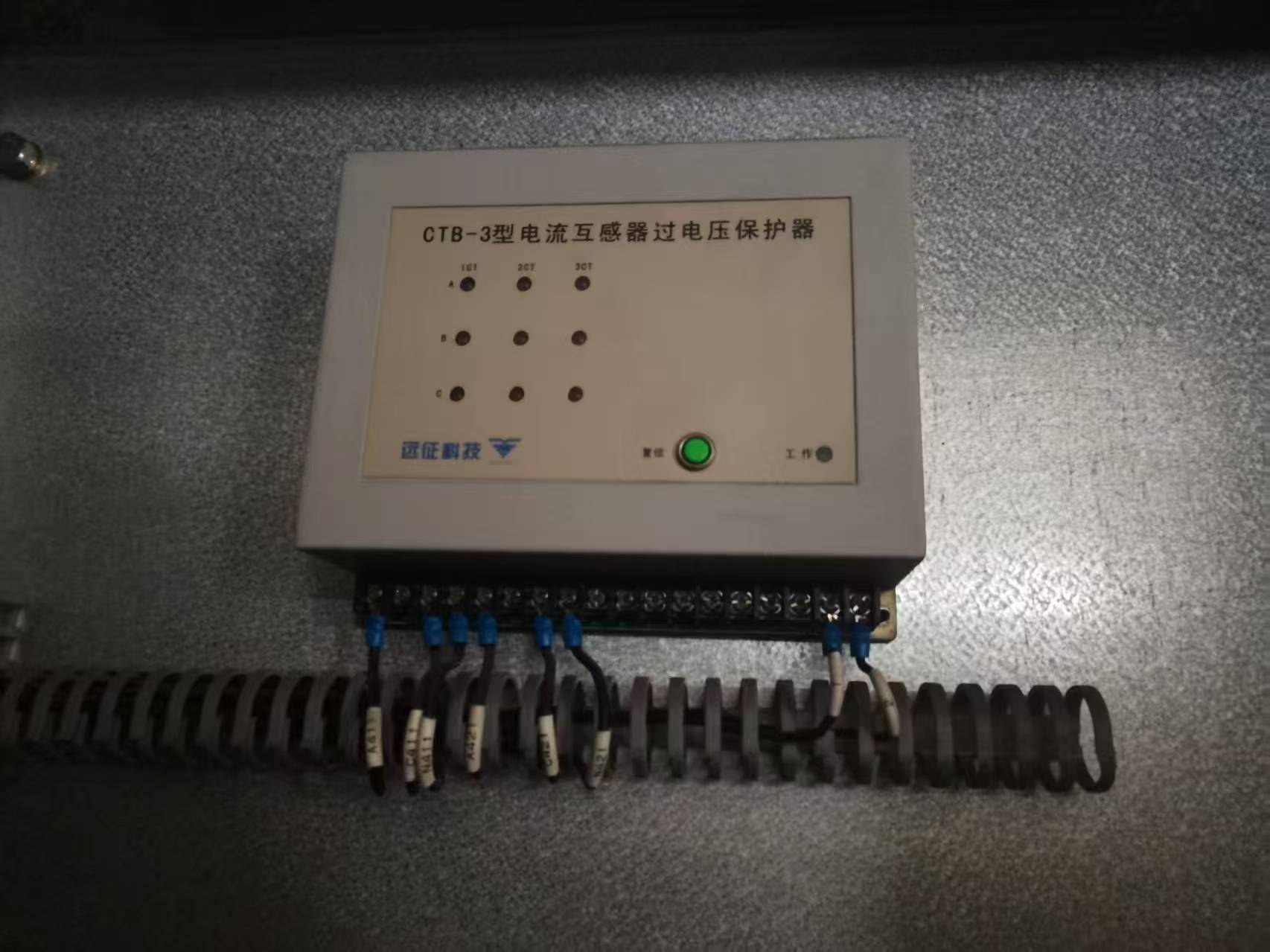

远征科技CTB-3型电流互感器过电压保护器
在电力系统中，电流互感器（CT）作为核心传感器，将大电流转换为安全小电流信号，为测量、保护、计量提供数据支撑。本文系统阐述其原理、应用、选型及运维要点。
一、电磁感应定律下的工作原理
基于法拉第电磁感应定律，一次绕组串联高压线路产生交变磁通，二次绕组感应缩小电流（典型变比500/5）。关键特征：
隔离特性：二次侧与高压电路完全电气隔离
短路工作模式：防止铁芯磁饱和
匝数比决定变比：I?/I?=N?/N?
注意事项：二次侧严禁开路，否则产生千伏高压引发事故
二、配电系统中的多元应用场景
1. 单互感器配置
单相电表量程扩展（100:1变比）、无功控制器信号取样、线路负荷监测
2. 双互感器组合
三相平衡系统推算第三相电流、双回路独立监控
3. 三互感器系统
三相四线制计量（N线禁止穿芯）、差动保护（0.1秒级切断）、负荷平衡分析
三、选型决策矩阵与关键技术参数
1. 精度等级
0.2S级（计量）、0.5级（测量）、5P20级（保护回路）
2. 额定电流
常规负载选70%额定值，谐波场景用宽频CT，长距离传输优选1A规格
3. 结构适配
母排窗口大20%导体面积，P1端朝向电源侧，户外型需IP54防护
四、运维全周期管理规范
1. 检测项目
绝缘电阻≥100MΩ、变比误差＜0.5%、极性校验
2. 故障预警
温差＞15℃、异响、油位下降1/3
3. 典型案例
谐波致铁芯饱和、直流误用交流CT、二次接头断裂引发跳闸
