远宁科技SRM96ET分体式多功能仪表

　　远宁科技SRM96ET分体式多功能仪表

　　SRM-ET 系列分体式电力仪表为配电而生，助力配电智能化，提供集成、简约、可

　　靠、强大的技术解决方案，为配电行业智能化提供省钱好用的新产品，满足全电量监测、电

　　能计量、电气安全预警、报警等要求。

　　1功能

　　? 电压、电流、功率、频率、需量、相位等全电量监测

　　? 双向有功、分相有功、四象限无功、复费率电能计量

　　? 谐波、序分量、不平衡度、波峰因子、K 系数等电量质量参数监测

　　? 开关量输入和继电器输出，支持联动、、报警输出

　　? 高亮分合闸信号指示（替代分合闸信号灯，内置电源）

　　? 96 条 SOE 事件记录功能，带时标，支持分闸、合闸、超温报警等

　　? 中文图形液晶显示，96 型和 72 型两种尺寸结构

　　2电能计量

　　装置支持的电能计量功能：

　　? 双向有功电能计量

　　? 四象限无功电能

　　? 分相有功电能

　　? 分时计费功能，支持 4 套 12 时段 4 费率

　　装置提供有一次、二次侧的电能值，显示的电能值均为一次侧值，一次侧值是二次侧值

　　乘以电压、电流互感器倍率以后的值，所有电能以二次侧值为基准。二次侧电能值的最小分

　　辨率是 1Wh 或 1varh。在有外部电压、电流互感器接入的情况下，一次侧电能值每次变化的

　　值为 1Wh(1varh)*电压倍率*电流倍率。

　　二次侧电能保存范围为 2147483647 Wh，一次侧电能显示范围为 999999999kWh

　　（9.999 亿度电），用户可以根据自己的需要来手动复位电能数据。

　　3开关量输入

　　装置可选 2 路开关量输入，可编程设置为分合闸信号灯联动。

　　开关量输入采用干接点输入方式，用于监测如故障报警节点、分合闸状态、手车位置等，

　　开关量输入状态信息可以就地显示或通过通信接口远传。

　　4. 继电器输出

　　装置可选 2 路继电器输出。

　　每路继电器可在设置菜单中设置工作模式和脉宽时间。模式支持：通信、报警联动、

　　强制闭合、强制断开。脉宽时间在“通信”模式下，用于设定脉冲时间，在“报警联动”模式

　　下，用于设定延时时间。

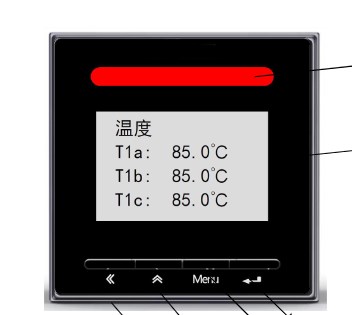

　　5 分合闸信号指示灯

　　装置集成高亮分合闸信号灯（光柱条信号灯），分闸时显示高亮翠绿色，合闸时显示高

　　亮红色，报警和异常时信号灯闪烁。合闸信号可编程设置为 DI 信号输入或电压测量信号输入

　　（电压测量信号取开关下端口），为确保信号指示灯分闸时正常工作，监控装置辅助工作电

　　源应取开关上端口供电。

　　6 SOE 事件记录功能

　　装置具备循环记录 96 条带时标的事件记录功能，支持超温、过压、欠压、缺相、过流、

　　过载、DI 变位、DO 变位、分合闸变位事件记录功能。
