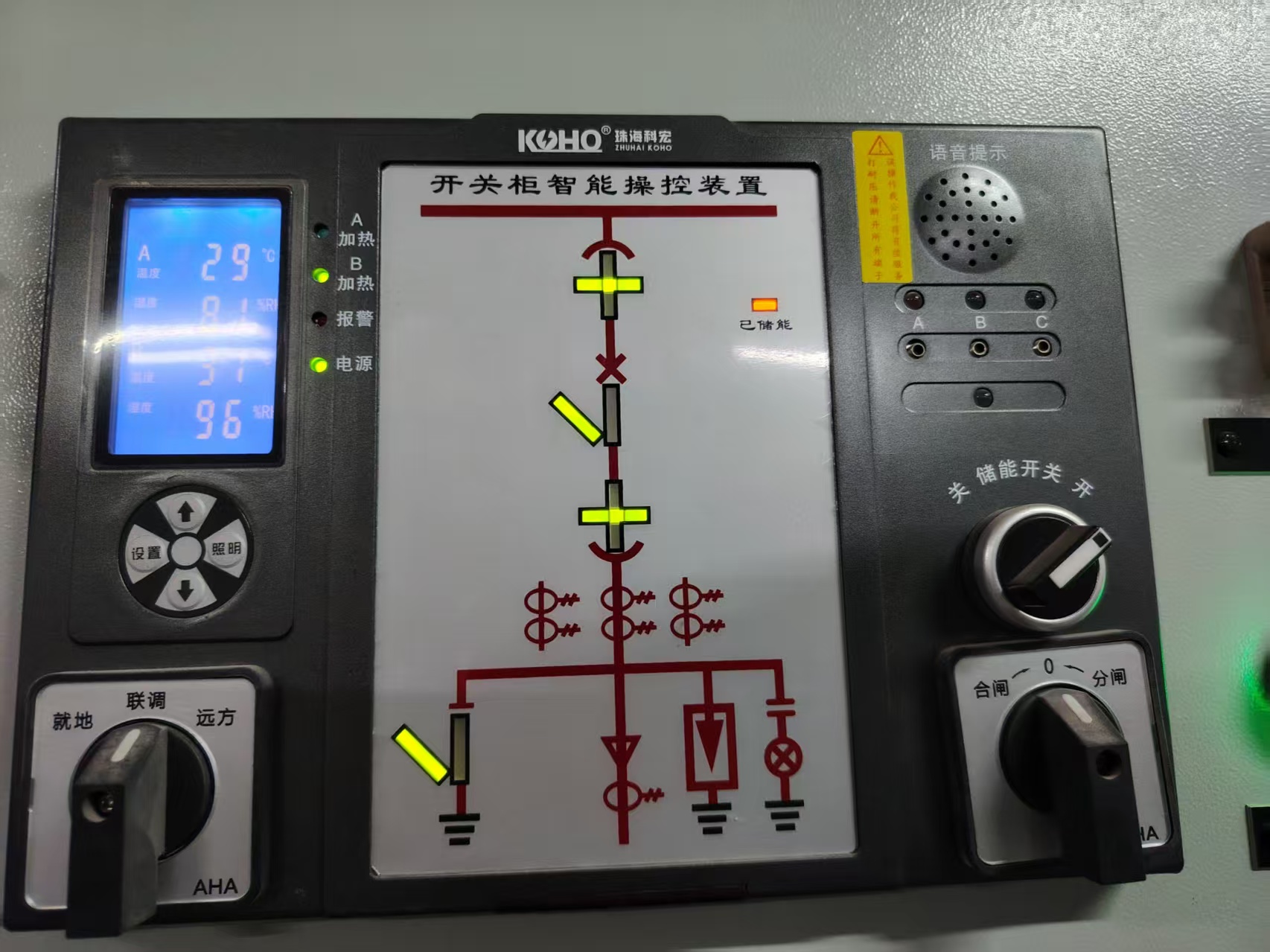

　　该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业

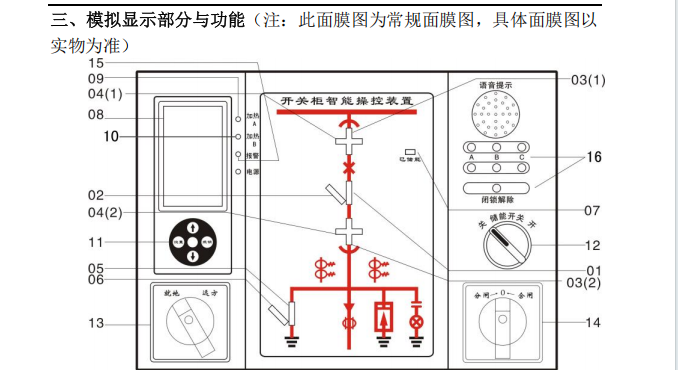

　　1开关柜状态模拟显示

　　⑴断路器分、合闸指示：

　　断路器合闸时，红色模拟条6发光

　　断路器分闸时，绿色模拟条7发光

　　⑵手车工作位置和试验位置：

　　手车位于工作位置时，红色模拟条11发光

　　手车位于实验位置时，绿色模拟条10发光

　　(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)

　　⑶接地刀指示：

　　当接地刀处于分闸状态时,绿色模拟条9发光

　　当接地刀处于合闸状态时,红色模拟条8发光

　　⑷储能：

　　当已储能时,储能指示灯19发光当未储能时,储能指示灯19不发光

　　2防误语音提示

　　⑴当接地刀处于分闸状态、断路器处于合闸状态，误将手车从试验位置推至

　　工作位置时防误语音提示“请分断路器”同时模拟条10、11、7、8、9闪

　　烁。

　　⑵当接地刀处于合闸状态、断路器处于分闸状态，误将手车从试验位置推至

　　工作位置时，防误语音提示＂请分接地刀＂，同时模拟条10、11、6、7、

　　9闪烁。

　　⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将

　　手车从试验位置推至工作位置时，防误语音提示“请分断路器，请分接地

　　刀”，同时模拟条10、11、7、9闪烁。

　　注：三条语音提示内容主要针对手车式断路器柜。

　　4.3分合闸操作功能

　　开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关，

　　也可根据客户实际需要改为相应的按钮，可实现以下操作：

　　1）分合闸操作；2）储能操作；3）远方/就地操作；4）照明操作；

　　4.4加热除湿及排风控制功能

　　4.4.1出厂默认:温度上限+15℃，下限+5℃；

　　湿度上限85%RH，下限75%RH；

　　排风上限+40℃，下限+30℃；

　　4.4.2加热启动:当传感器测得的环境温度低于设定的温度下限值，

　　或者测得的湿度值大于设定的湿度上限值时启动加热。

　　4.4.3加热停止:当传感器测得的环境温度高于设定的温度上限值或测

　　得

　　的湿度低于设定的湿度下限值时，停止加热；

　　4.4.4排风启动:当传感器测得的环境温度高于设定排风上限时，

　　启动排风，低于排风下限时，停止排风。
