　　一、产品概述

　　XZH-826电压互感器监控装置是许继电气专为电力系统设计的智能监测设备，用于实时监控电压互感器（PT）的运行状态，确保电压测量精度和设备安全。该装置集成保护、测量、控制及通讯功能，适用于变电站、配电网络等场景，支持多种电压等级和接线方式，显著提升系统供电可靠性。其模块化设计兼容工业及电力应用需求，有效减少因电压异常导致的设备故障风险?。

　　二、功能特点

　　?保护功能?

　　?PT断线监测?：检测电压互感器二次侧开路或短路故障，及时发出告警信号，防止测量误差扩大。

　　?过电压/欠电压保护?：设定阈值范围，自动响应电压波动，避免设备损坏或系统不稳定。

　　?接地故障检测?：通过零序电压分析，识别系统接地异常，确保操作安全?。

　　?测控功能?

　　?实时监测?：采集三相电压、频率、功率因数等参数，支持波形显示和趋势分析，便于故障诊断。

　　?事件记录?：存储故障动作信息及SOE事件，支持故障录波回溯，辅助运维决策。

　　?控制输出?：提供继电器触点，用于闭锁保护或联动其他设备，提升系统响应速度?。

　　?通讯与接口?

　　?通讯协议?：支持Modbus、IEC 61850等标准协议，兼容SCADA系统，实现远程数据交互。

　　?接口配置?：配备RS485和以太网端口，支持参数设置及数据上传，便于集成到自动化网络?。

　　三、技术参数

　　四、安装与接线

　　?外形尺寸?

　　嵌入式安装：宽×高×深=144mm×144mm×160mm，开孔尺寸138mm×138mm。

　　面板式安装：宽×高×深=144mm×144mm×80mm?。

　　?接线端子?

　　?电压输入?：支持三相四线制（3P4W）或三相三线制（3P3W）接入，需严格区分相序。

　　?控制回路?：连接分合闸信号、告警输出及通讯接口端子，确保接地可靠，避免短路风险?。

　　?安装步骤?

　　断电后固定装置，检查端子排紧固性，防止松动导致接触不良。

　　通电前校验电压极性，防止反接引发测量误差或设备损坏?。

　　五、操作指南

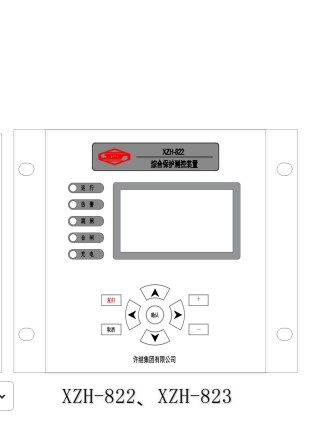

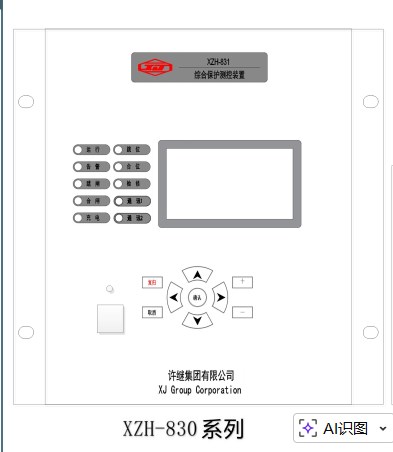

　　?面板操作?

　　?液晶显示屏?：显示实时电压值、故障代码及菜单选项（如“定值设置”“事件查询”），便于快速操作。

　　?按键功能?：

　　方向键：导航菜单。

　　确认键：执行操作或进入子菜单。

　　返回键：退出当前界面?。

　　?定值设置?

　　通过菜单进入“定值区”，修改保护阈值（如过电压动作值），输入密码（默认0000）后保存并重启生效?。

　　?故障处理?

　　?PT断线告警?：检查二次回路是否开路，恢复后复位装置。

　　?通讯异常?：校验RS485终端电阻（120Ω）及地址设置，确保信号传输稳定?。

　　六、维护与注意事项

　　?定期检查?

　　每月清洁通风孔，检查接线端子氧化情况，保持散热良好。

　　每年测试保护功能，模拟故障验证动作可靠性，确保设备长期稳定运行?。

　　?注意事项?

　　严禁带电操作端子排，避免触电或短路风险。

　　避免装置暴露于潮湿、强磁场环境，防止性能退化?。

　　七、常见问题解答

　　?Q：装置通电后无显示？?

　　A：检查电源电压及管状态，确保接线正确?。

　　?Q：测量数据与实际值偏差大？?

　　A：校验电压互感器变比及接线极性，排除外部干扰?
