远征科技YZ820开关柜智能操控装置

　　远征科技YZ820开关柜智能操控装置

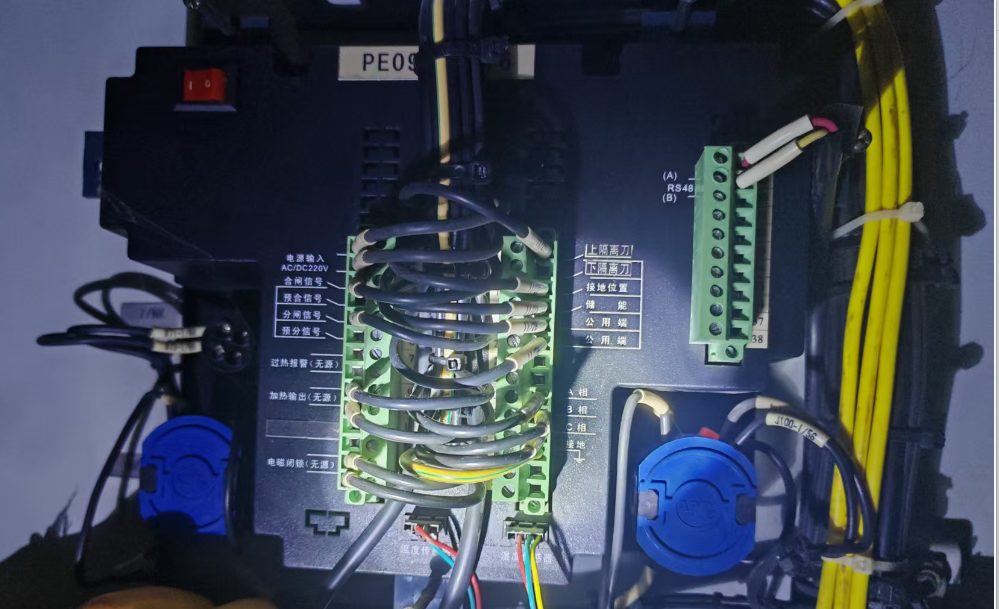

　　远征科技YZ820开关柜智能操控装置是一款适用于3-35kV户内开关柜的多功能智能设备，可替代传统模拟指示、带电显示等元件，具备断路器状态指示、温湿度控制、语音防误提示等功能。 ?

　　核心功能

　　动态模拟：根据用户一次接线方案设计面膜，实时显示断路器、手车位置、接地开关等状态。 ?

　　语音防误：在误操作时（如带电合闸）触发语音提示，防止误操作事故。

　　环境控制：集成温湿度传感器，支持加热/除湿自动调节。

　　技术参数

　　电源：AC/DC 85V-265V或DC 110V/220V。 ?

　　工作温度：-25℃至+55℃，湿度5%-95%RH。 ?

　　功耗：≤15W。 ?

　　适用场景

　　适用于中置柜、手车柜、固定柜、环网柜等多种开关柜类型

　　本公司同时代理系列、南京南瑞系列、长园深瑞系列、系列、许继电气WGB-871系列、珠海思创ST280G系列.西安远征YZ310、丹东华通PDM-810MRK、浙江南瑞NR-630等*保护装置，欢迎来电咨询。

　　 图片仅供参考，以标题型号为主

　　YZ310系列综合微机保护装置是集新的应用电子技术、计算机技术、电力自动化技术、通信技术为一体的新一代变电站自动化产品。它具有保护、测量、控制、告警、通信等多种功能。是构成10kV/6kV智能化开关柜的**保护监控元件。YZ310是专门针对10kV/6kV电压等级的线路和主设备开发的功能适用、性能稳定、使用维护简单、抗干扰能力强、具有高性价比的综合微机保护装置，由于它体积小，接线简单，特别适合于安装在开关柜上。YZ310系列装置具有以下特点：

　　●友好的人机界面，LCD全中文显示，可同时显示接线图、测量量、告警等信息。

　　●具有高**性。元件全都采用工业级芯片，在机箱设计、电源设计、电路设计上总体考虑了

　　 电磁兼容性，具有较强的抗干扰能力，在任何干扰情况下保护不会误动。

　　●强大的远方装置管理功能。通过上位机可实现、遥信、遥调、遥测等功能。

　　●具有事件记录功能。可同时保存 30条SOE记录，可记录事件的发生时间、类型及动作值。并具有 掉电不丢失功能。

　　●完善的自检体系，包括对 RAM、FLASH、定值、继电器、AD通道及测量通道系数的正常值的检 测。

　　●装置，体积小，特别适合于分散安装在开关柜和环网柜上。

　　装置功能

　　保护功能

　　YZ310可实现多种保护功能，如：三段式电流保护，反时限过流保护，零序过电流保护，负序过 流保护，低电压保护，过电压保护，过负荷保护，备自投，备自复，后加速，温度保护，瓦斯保护， 接地告警，控制回路断线告警，零序过压告警，PT 断线报警，三相一次重合闸，低频减载等。

　　控制功能

　　可以在本地或通过上位机操作各类可控开关设备，如断路器的分合闸操作等。

　　测量功能

　　全部电量的测量采用交流采样获得，采样元件采用精密电压电流传感器，体积小，重量轻，精度 高，可以测量回路的相电压（ Ua、 Ub、 Uc）或线电压（ Uab、 Ubc、 Uca），相电流（ Ia、 Ib、 I c），零序电压（ U0），零序电流（ I 0），有功功率（ P），无功功率（ Q），有功电度（积分电度 APh）、无功电度（积分电度AQh）。可以根据需要整定CT、PT变比，直接显示一次、二次实际值。

　　开入量检测功能

　　YZ310系列具有 12个开入量输入端，并将其状态量上传。除 IN1 固定设为断路器位置和某些单元 已定义开入量意义外，其余均可根据用户需要设定。各单元开入量定义详见各单元说明。

　　远方单元管理功能

　　YZ310采用RS485通信接口，各功能单元可与主控计算机（或通信管理机）进行通信，从而实现信 息的远方传送和交换。通过主控计算机（或通信管理机）还可实现对保护装置定值的远方查询、整定 功能以及对装置的远方控制功能。

　　事件追忆功能

　　YZ310具有 30个事件追忆功能，可自动记录事件的发生时间、类型及动作值。其时间记录的分辨 率小于2 毫秒，并且具有掉电不丢失功能。

　　保护事件记录功能

　　YZ310设置了保护事件记录功能，可显示保护的动作类型、动作值、动作时间，使用户一目了

　　然。
