　　一、产品概述

　　远征科技YZ420是一款专为6~20kV配电网络设计的智能过流保护装置，集成自供电技术、微机控制及通信功能，适用于工厂、智能开关柜等场景，可替代传统熔断器+负荷开关的保护模式^^1^^。其核心优势在于无外部电源依赖，通过铁芯式电流互感器取电实现全自主运行^^2^^。

　　二、技术参数

　　电压等级：6~20kV

　　保护特性：支持反时限/定时限过流保护，响应时间≤50ms

　　通信接口：S-485协议，支持Modbus RTU规约

　　环境适应性：工作温度-25℃~+70℃，湿度≤95%

　　机械寿命：继电器动作次数≥10^4次

　　三、功能特点

　　自供电系统

　　采用高灵敏度电流互感器，在5A以上电流即可稳定取电，无需额外电源^^3^^。

　　内置超级电容储能，支持故障后持续供电≥30s。

　　智能保护逻辑

　　三段式过流保护（速断、限时、反时限）

　　自动重合闸功能（可配置1~3次）

　　零序电流保护（选配）

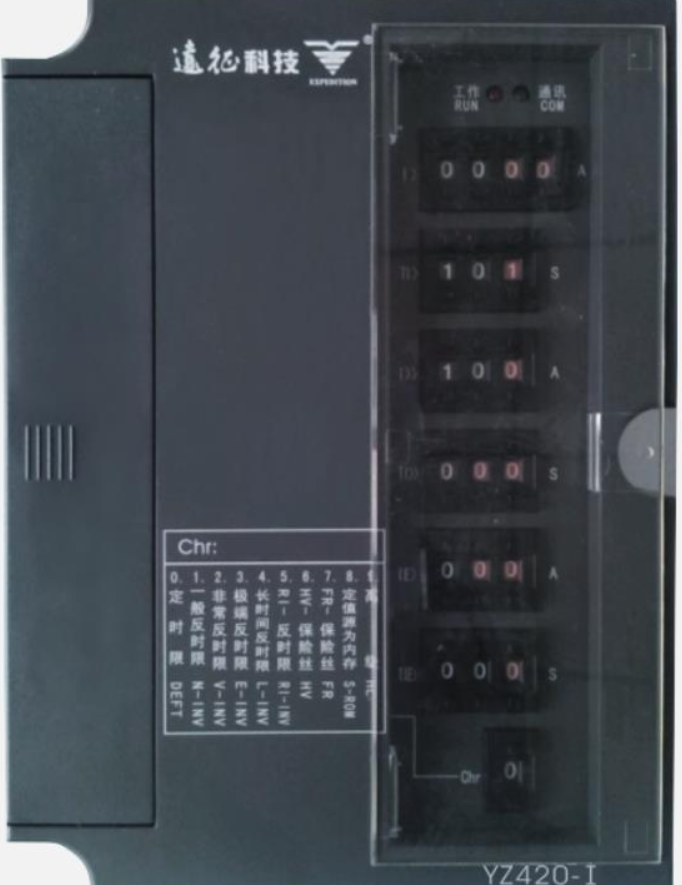

　　人机交互

　　128×64点阵LCD显示实时电流、电压、故障类型

　　5位拨盘开关设置定值，支持密码保护

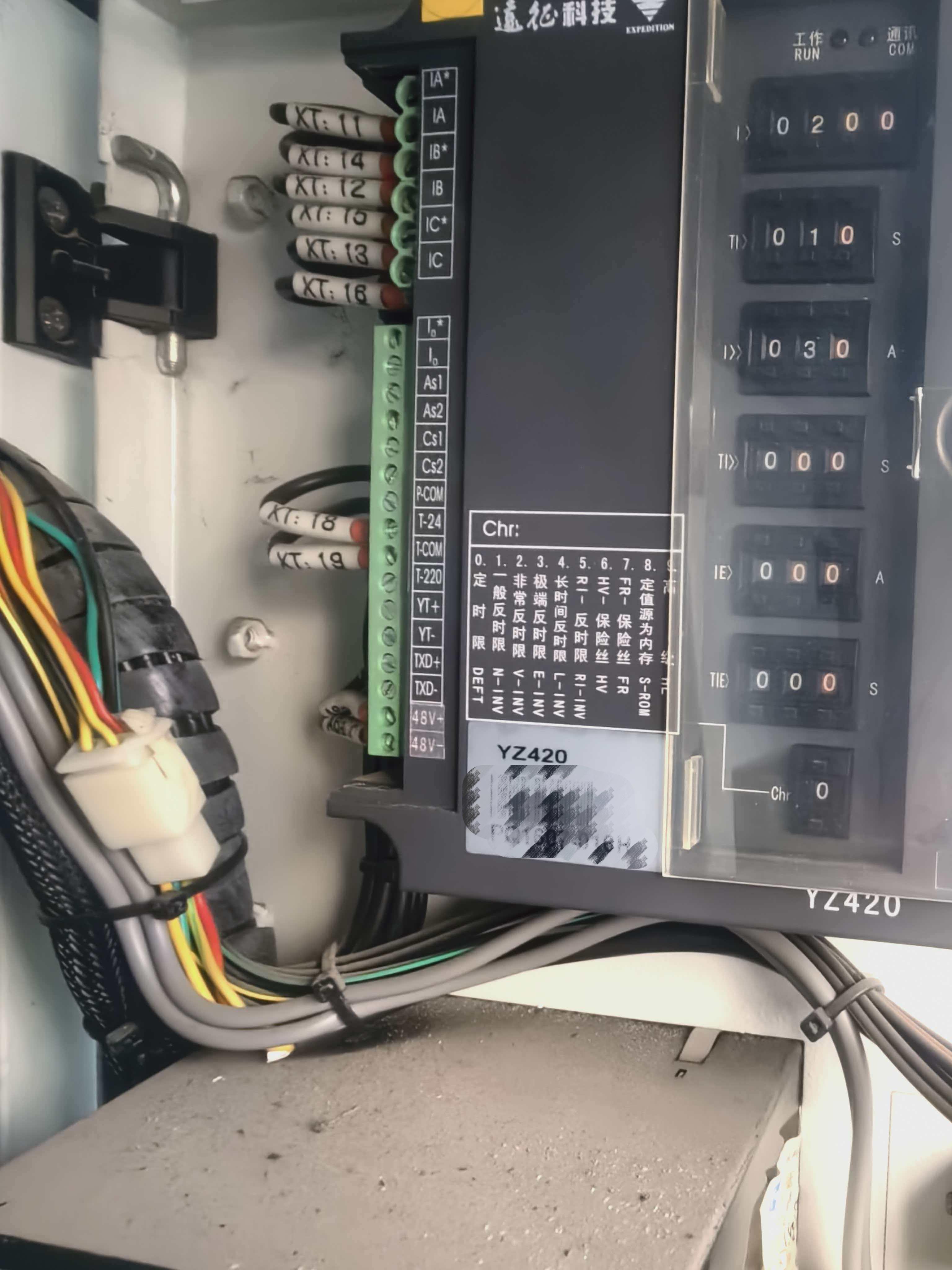

　　四、安装与接线

　　安装步骤

　　选择配电柜中CT二次侧附近位置，确保通风良好。

　　使用M4螺钉固定装置，避免与强电磁设备相邻。

　　连接CT二次回路（S1/S2端子）及跳闸线圈（T1/T2端子）。

　　接线图示例

　　text [CT]---(S1)---[YZ420]---(S2)---[CT]

　　[YZ420]---(T1)---[断路器线圈]---(T2)

　　[RS485+]---(A)---[上位机]

　　[RS485-]---(B)---[上位机]

　　五、操作指南

　　参数设置

　　拨动拨盘开关选择功能码（如F01为电流定值，F02为时间定值）。

　　通过“+”/“-”键调整数值，长按3秒保存。

　　故障诊断

　　LED指示灯：

　　绿色：运行正常

　　红色：故障跳闸

　　黄色：通信异常

　　LCD显示代码：

　　E01：CT断线

　　E02：电压异常

　　六、维护与注意事项

　　定期检查：每6个月清洁CT接线端子，检查超级电容状态。

　　故障处理：

　　若无法取电，检查CT极性及回路阻抗（应≤0.5Ω）。

　　通信异常时，验证终端电阻（120Ω）及波特率（默认9600bps）。

　　安全规范：

　　禁止在带电状态下插拔通信模块。

　　跳闸后需手动复位装置（长按复位键5秒）。

　　七、常见问题解答

　　Q：装置在轻载时频繁误动？

　　A：检查CT变比是否匹配，建议通过F03功能码设置最小动作电流阈值。

　　Q：通信无法连接？

　　A：确认上位机地址与装置一致（默认1），并检查线路屏蔽层接地
